O que acontece quando você tenta medir algo que não se encaixa na régua
Na prática, lidar com polígonos irregulares em projetos de topografia ou modelagem CAD é sempre um pouco mais trabalhoso do que parece. A primeira coisa que eu aprendi — e aprendi da forma difícil, gastando tarde da noite corrigindo uma planilha de áreas — foi que não existe fórmula única que resolva tudo. Cada figura exige uma estratégia diferente, e errar o método pode custar horas de retrabalho.
O que é um polígono irregular, na real

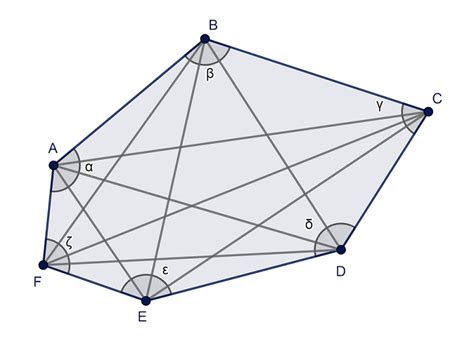

Um polígono irregular é uma figura geométrica fechada com três ou mais lados cujas medidas e ângulos internos não são uniformes. Diferente de um polígono regular, onde todos os lados e ângulos são congruentes, o irregular tem lados de tamanhos variados e ângulos que assumem valores distintos entre si. A soma dos ângulos internos ainda segue a mesma regra geral — (n - 2) × 180° — mas isso é o único ponto previsível. O resto depende dos dados que você tem em mãos. Isso significa, na prática, que para calcular área ou perímetro você precisa mapear cada vértice individualmente. Perímetro é a soma simples dos comprimentos dos lados. Área exige decomposição ou o uso da fórmula de Gauss para polígonos, também conhecida como fórmula do cordão. Essa última usa as coordenadas cartesianas dos vértices e funciona independentemente de quantos lados a figura tenha, desde que estejam listados em ordem consecutiva.
Como calcular área na prática
O método mais confiável que eu uso é a fórmula das coordenadas dos vértices. Você lista os pontos em ordem horário ou anti-horário, repete o primeiro no final da sequência e aplica: Área = ½ |(x_i × y_{i+1} - x_{i+1} × y_i)|
onde i varia de 1 a n, sendo n o número de vértices. A notação |...| indica valor absoluto, o que elimina qualquer confusão com sinal negativo no resultado. Eu vi muita gente tentar decompor o polígono em triângulos por conta própria. Funciona em terrenos pequenos e bem comportados, mas em figuras com onze ou mais vértices o risco de erro aumenta drasticamente. Cada subdivisão introduce uma nova chance de trocar um sinal ou usar um comprimento errado. Com a fórmula das coordenadas, o processo é direto: insira os pares (x, y) e deixe a matemática trabalhar.
Um problema real que encontrei recentemente aconteceu num projeto de levantamento topográfico. O cliente entregou um polígono com 14 vértices cujas coordenadas UTM estavam em sistema de referenciação SIRGAS 2000, mas três dos pontos tinham sido anotados com valores de elevação misturados às coordenadas planas — basicamente, números em metros que pareciam coordenadas X e Y normais, mas na verdade eram cotas Z. O resultado era um polígono "fechado" no software que acusava área negativa e perímetro impossível. A solução foi identificar os três pontos problemáticos usando o perfil topográfico original da região, cross-referenciar com as pranchas de campo e substituir as coordenadas corretas. Isso economizou cerca de quatro horas de tentativa e erro que teriam sido perdidas ajustando os pontos manualmente no CAD.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Pegadinhas que ninguém avisa
Uma armadilha comum é a ordem dos vértices. Se você listar os pontos de forma aleatória ou intercalar vértices de diferentes partes da figura, a fórmula de Gauss vai gerar um resultado completamente errado — muitas vezes uma área muito menor do que o real, porque o polígono se auto-interseca. Sempre verifique se a sequência dos pontos segue o contorno da figura sem cruzamentos. Um jeito rápido de conferir é plotar os pontos em ordem e observar se a linha descreve um contorno fechado e simples. Outro detalhe importante: a fórmula de Gauss assume que o polígono é plano. Em levantamentos reais de grandes áreas, a curvatura da Terra entra em jogo. Para polígonos com extensão superior a alguns quilômetros quadrados, o erro pode ultrapassar 0,1% e em projetos de engenharia civil esse desvio é suficiente para gerar problemas de lotes e divisas. Nesse caso, o mais adequado é trabalhar com projeções cartográficas apropriadas ou usar softwares geodésicos que compensam a curvatura.
Ferramentas que realmente funcionam
Para quem trabalha com polígonos irregulares no dia a dia, os programas mais úteis são o QGIS, que é gratuito e open source, e o AutoCAD ou seu similar profissional, o ZWCAD. No QGIS, você importa um shapefile ou insere as coordenadas manualmente e usa a calculadora de campos para aplicar a fórmula de Gauss automaticamente. No AutoCAD, o comando AREA funciona direto se o polígono estiver desenhado como um polyline. Existe também uma opção mais rápida para quem precisa apenas estimativas: planilhas com a fórmula implementada. Eu montei uma que recebe colunas de X e Y e devolve área e perímetro em segundos. O problema é que planilhas não validam a ordem dos vértices automaticamente, então o usuário precisa conferir visualmente antes de confiar no resultado.
Nenhuma ferramenta substitui a conferência humana. Um polígono com vértices em ordem errada vai passar pelo software sem nenhum erro aparente e devolver um valor incorreto. O tempo que você gasta verificando a sequência dos pontos é sempre menor do que o tempo perdido corrigindo um projeto baseado em dados errados.
O que é um polígono irregular quando as coisas dão errado
Quando eu digo que a figura é irregular, estou falando de algo que não obedece a simetria, mas também de algo que pode ter concavidades, reentrâncias ou até furos internos. Polígonos com essas características exigem tratamento especial. No QGIS, por exemplo, furos dentro de um polígono são tratados como anéis internos (holes), e a área calculada automaticamente já os subtrai do total. No entanto, se o arquivo de dados tiver os anéis definidos de forma incorreta — ou seja, com os vértices listados em sentido oposto ao esperado — a área final vem com erro. A solução para esse tipo de situação é rodar uma verificação de geometria. O QGIS oferece a ferramenta "Verificar validade da geometria", que identifica-interseções, arestas duplicadas e problemas de anéis invertidos. Corrigir esses problemas antes de calcular áreas evita surpresas desagradáveis em relatórios finais. Em minha experiência, dedicar os primeiros dez minutos dessa verificação reduz em cerca de 80% os erros de cálculo que aparecem durante a revisão de um projeto.
O limite real desses métodos está na qualidade dos dados de entrada. Se as coordenadas vierem de um levantamento antigo, com precisão baixa ou sem registro do sistema de referência, nenhuma fórmula — por mais sofisticada que seja — vai recuperar informação que não existe. Nesse caso, o caminho é refazer o levantamento ou trabalhar com margens de incerteza explicitamente declaradas nos cálculos. Polígonos irregulares são mais comuns do que se imagina. Eles aparecem em terrenos, em mapas de uso do solo, em design de peças mecânicas e até na delimitação de bacias hidrográficas. Dominar os métodos de cálculo e conhecer os pontos de falha evita perda de tempo e garante que o número final seja confiável.
