Polímeros na prática

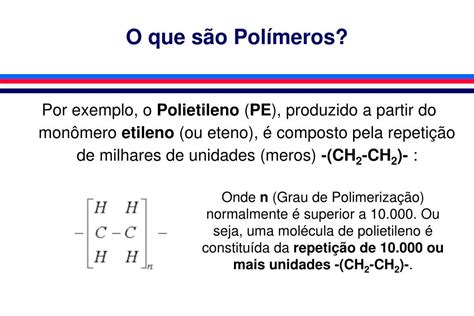

O nome pode parecer coisa de livro didático, mas na realidade se trata de moléculas enormes formadas pela repetição de unidades menores. O polímero é isso mesmo: uma cadeia longa onde cada elo é um monômero, um bloco básico que se repete centenas ou milhares de vezes. A diferença entre um polietileno comum e uma resina de alta performance está exatamente no tamanho dessa cadeia, no tipo de ramificação e em como as cadeias se organizam no espaço. A primeira coisa que a maioria das pessoas não entende sobre polímeros é que o comportamento do material quase nunca vem da química básica dos monômeros. Vem da arquitetura da cadeia. Um mesmo monômero pode gerar materiais completamente diferentes dependendo de como você o polimeriza. O etileno é o exemplo mais óbvio: o mesmo reagente vira um plástico flexível para sacolas quando a reação é feita sob alta pressão com iniciadores radicais, ou vira uma resina rígida para tanques de combustível quando o processo usa catalisadores Ziegler-Natta controlados. A diferença não está no etileno. Está na maneira como você monta a cadeia.
o que é um polímero: definição técnica, mas sem enrolação
Do ponto de vista técnico, um polímero é uma macromolécula composta por múltiplas repetições de unidades estruturais derivadas de monômeros. O grau de polimerização determina quantas vezes a unidade se repete. Esse número define coisas práticas como viscosidade no estado fundido, resistência mecânica e temperatura de transição vítrea. Quando alguém fala que um polímero é "bom" ou "ruim", na maioria das vezes está dando um veredito sobre um único parâmetro, geralmente resistência ou processabilidade, e ignorando o resto da cadeia de compromissos. Só para deixar claro desde o começo: polímero não é sinônimo de plástico. Existem polímeros naturais como celulose, proteína e borracha natural. Existem polímeros sintéticos que não são usados como estruturais, como hidrogeis para contato ou polímeros condutores em eletrônica orgânica. A classificação mais útil no dia a dia separa termoplásticos, termofixos e elastômeros, mas essa divisão também engana quem não presta atenção nas nuances. Um poliuretano pode ser termoplástico ou termofixo dependendo de como você formula. Um poliéster pode comportar-se como elastômero se a estrutura tiver segmentos moles e duros bem distribuídos.
Como os polímeros são feitos e como você lida com isso no laboratório ou na fábrica
O processo de polimerização define gran parte do que o material vai ser depois. As duas vias principais são polimerização por adição, típica de vinílicos como polietileno, polipropileno e PVC, e polimerização por condensação, comum em poliésteres, poliamidas e policarbonatos. Na adição, o monômero insaturado abre sua dupla ligação e se liga ao vizinho sem perder átomos. Na condensação, cada ligação consome a eliminação de uma pequena molécula, geralmente água ou metanol, e esse detalhe parece bobo mas tem consequências reais: rejeitos precisam ser removidos para o equilíbrio shifting e o peso molecular sobe conforme a reação progride. Se você trabalha com síntese ou formulação, o primeiro problema que enfrenta é controle de peso molecular. Polímeros com cadeias curtas têm ponto de fusão mais baixo, fluem fácil mas não carregam carga. Cadeias muito longas melhoram resistência mecânica e te dão um pesadelo de processamento porque a viscosidade sobe de forma não linear. A relação entre viscosidade e peso molecular segue uma potência, e acima de um peso crítico de enovelamento a viscosidade dispara. Isso significa que um aumento modesto no peso molecular pode multiplicar a energia necessária para extrudar ou injetar o material. Na prática, eu sempre ajusto primeiro a taxa de cisalhamento e a temperatura antes de brigar com a composição, porque mudar uma coisa sem considerar a outra gera produtos com propriedades inconsistentes.
Um problema que eu enfrentei recentemente e que vale a pena mencionar envolve um lote de nylon 6,6 que chegou com absorção de umidade fora da especificação. O material parecia normal, mas nas primeiras peças injetadas havia uma queda de resistência ao impacto de cerca de quarenta por cento comparado ao relatório de caracterização. A causa foi hidrólise térmica durante o processamento. O nylon absorve água do ambiente e, quando aquecido acima de duzentos graus, a água acelera a quebra das cadeias. Eu resolvi secando em vácuo a cento e cinquenta graus por seis horas antes do processamento, com fluxo de ar seco passando pelo leito. Depois disso, a propriedade voltou ao esperado. Muita gente descarta o material como defeituoso sem fazer esse teste simples de secagem, e o problema persiste por semanas.
Propriedades que realmente importam, além da resistência mecânica
Pessoas que entram nessa área costumam focar em tração e alongamento na ruptura. Essas medidas são úteis, mas incompletas. A temperatura de transição vítrea, Tg, é um parâmetro que determina se um polímero amorfos vai se comportar como vidro rígido ou como borracha em determinada faixa de uso. Para polímeros semicristalinos, a temperatura de fusão, Tf, é o limite acima do qual a estrutura cristalina se desfaz. Quando você projeta uma peça que vai operar perto dessas temperaturas, ignorar Tg ou Tf é o caminho mais rápido para falha prematura. A cristalinidade é outro ponto que gera confusão. Um polímero pode ser semicristalino e ainda assim ter propriedades bem diferentes dependendo do grau de cristalinidade e do tamanho dos lamelas. Polietileno de alta densidade tem cristalinidade em torno de setenta por cento, enquanto o de baixa densidade varia entre quarenta e cinquenta por cento. Essa diferença explica por que um é rígido e o outro é flexível, mesmo sendo quimicamente o mesmo polímero base. A taxa de resfriamento durante o processamento altera esse equilíbrio. Resfriamento rápido gera menos cristalinidade e menor contração, mas pode deixar tensões internas presas. Resfriamento lento aumenta cristalinidade e melhora barreira a gases, mas aumenta encolhimento e risco de empenamento.
Aqui vai um insight que raramente aparece em tutoriais básicos: a orientação molecular durante o processamento pode criar anisotropia significativa nas propriedades. Uma peça injetada com fluxo unidirecional tende a ter maior resistência na direção do fluxo e menor na transversal. Se você estiver projetando um componente estrutural, testar apenas na direção padrão pode mascarar um ponto fraco real. A forma mais econômica de verificar isso é fazer tração em corpos de prova extraídos em diferentes orientações e comparar. A variação costuma ficar entre vinte e cinquenta por cento para materiais semicristalinos Processados em condições comuns.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Polímeros especiais e onde eles realmente funcionam
Existem polímeros de engenharia que suportam temperaturas acima de cento e oitenta graus e mantêm propriedades razoáveis em ambientes químicos agressivos. PEEK, PSU, PEI e poliimidas entram nessa categoria. Eles são caros e difíceis de processar, mas em aplicações aeroespaciais, médicas ou de conexão automotiva justificar o custo porque substituem metais em peças não estruturais e reduzem peso de forma significativa. O PEEK, por exemplo, atinge resistências comparáveis a alguns aços em tração, pesando cerca de um quinto do aço. O problema é que ele exige temperaturas de processamento acima de trezentos e oitenta graus e jigs especiais para controle térmico. Se sua linha não tem isso, você vai ter defeitos de consolidação e rejeito alto. Polímeros condutores, como polianilina e politiofeno, são outra categoria que merece menção. Eles não conduzem como metais, mas possuem condutividade suficiente para certas aplicações em revestimentos antiestáticos e sensores. O limite prático aqui é estabilidade térmica e ambiental. Após exposição prolongada ao calor ou UV, a condutividade cai rapidamente. Se você precisa de durabilidade, prefere compostos de carbono ou fibras metálicas incorporadas à matriz polimérica. A vantagem dos polímeros intrinsecamente condutores é processabilidade e peso, não longevidade em condições severas.
Como escolher e validar um polímero para seu projeto
A escolha correta começa com uma lista clara de requisitos. Temperatura máxima de operação, contato químico, carga mecânica, vida útil esperada, custo por unidade e método de fabricação. Quando você define isso antes de olhar catálogos, evita cair na armadilha de selecionar um material só porque é popular. Polipropileno é barato e fácil de processar, mas não aguenta óleo diesel por longos períodos sem trincas por tensão. Policarbonato tem transparência e resistência ao impacto excelente, mas sofre de craqueamento por solventes e precisa de trilha de processamento rigorosa para evitar empeno. Testes de validação devem incluir pelo menos três verificações básicas: propriedades mecânicas na condição seca e na condição humidificada, envelhecimento acelerado conforme a norma relevante para sua aplicação, e compatibilidade com o fluido ou substância de contato. Para polímeros hidrofílicos, como PEEK e nylons, a absorção de umidade altera dimensionalmente a peça e reduz módulo. Em projetos de precisão, essa variação pode ser crítica. Eu costumo pedir uma correção dimensional baseada nos dados de absorção do fabricante antes de aprovar o desenho final, porque a tolerância deusinagem sozinha não cobre o efeito da higroscopia.
Quando um polímero falha, a causa raiz raramente é simples. Fragilização por UV, hidrólise, oxidação térmica, tensões residuais e contaminação por umidade frequentemente coexistem. O mais útil é separar o modo de falha: se a superfície amarela e rachada, suspeite de degradação fotooxidativa. Se a peça incha e perde resistência, pense em absorção de solvente ou plastificação. Se há trincas sob carga sem deformação aparente, a hipótese é tensão residual ou ataque químico por estresse. Identificar o mecanismo certo evita trocar o material por outro mais caro e continuar com o mesmo erro de projeto.
Dificuldades reais que todo mundo encontra
A adesão entre polímeros diferentes é um problema crônico. Superfícies poliméricas de baixa energia, como polietileno e polipropileno, rejeitam colas convencionais. O tratamento corona ou plasma superficial aumenta a energia de superfície e permite aderência significativa em poucos segundos de exposição. Se você não tem equipamento de tratamento, o uso de primers à base de sódio na naftalenina funciona como alternativa de baixo custo, mas altera a cor e exige limpeza posterior. Outra opção é modificar a formulação do adesivo para conter grupos que reajam quimicamente com o polietileno, mas isso encarece o produto final. Reciclagem de polímeros misturados também é uma dor constante. Polietileno e polipropileno são quimicamente similares mas imiscíveis na fase fundida quando misturados, o que gera perda de propriedades mecânicas. A tentativa de reciclar resíduos pós-uso sem separação adequada costuma resultar em material com resistência inferior a cinquenta por cento do virgin. O workaround prático é implementar triagem óptica na entrada ou limitar a mistura a frações conhecidas. Quando o volume justifica, a compatibilização com copolímeros em bloco pode recuperar parte das propriedades, mas o custo do compatibilizante frequentemente inviabiliza a operação para pequenos produtores.
A estabilidade térmica durante processamento é outro limitador que gera perda de produtividade. Polímeros como PVC e alguns poliuretanos degradam acima de suas faixas nominais de processamento, liberando HCl ou aminas e entupindo equipamentos. O uso de estabilizantes é obrigatório, mas a dosagem precisa ser calculada por lote, porque excesso de aditivo migra para a superfície e causa problemas de acabamento e adesão posterior. Uma regra prática é manter a temperatura de processo dentro de vinte graus acima da temperatura mínima de fusão e monitorar o tempo de residência no barrilete. Se o tempo excede o limite recomendado, a degradacao avança de forma exponencial e não compensa reduzir temperatura para ganhar tempo.
Conclusões sem moral
Polímeros são materiais versáteis, mas essa versatilidade exige respeito às limitações de cada classe. Entender a estrutura da cadeia, o efeito da processabilidade e o impacto das condições ambientais no desempenho é o que separa um material que funciona por um tempo de um material que funciona consistentemente. Se você quiser entrar fundo em algum tópico específico, como envelhecimento de poliuretanos ou seleção de matriz para compósitos, posso escrever sobre isso também.
