Entendendo elevação no terreno na prática
Elevação no terreno é simplesmente a diferença de altura entre dois pontos do solo, medida em relação a um nível de referência. A maioria das pessoas confunde isso com altitude, mas são coisas diferentes. Altitude é a distância de um ponto até o nível do mar. Elevação é a variação de altura entre dois pontos quaisquer no terreno. No dia a dia da engenharia e da topografia, é isso que importa mesmo. A gente começa com o básico antes de entrar nas armadilhas. Se você está num terreno que sobe 3 metros em 10 metros de comprimento horizontal, a elevação é de 3 metros. O talude formado tem uma inclinação de 30%. Simples assim. Mas quando você chega no campo, as coisas não ficam tão lineares.
O que é uma elevação no terreno e como medir
Existem vários métodos para obter elevações no terreno, cada um com custo e precisão diferentes. O mais tradicional é o nivelamento geométrico, feito com nível óptico ou eletrônico e réguas estadimétricas. Você estaca o equipamento, faz a visada na régua posicionada no ponto desejado, e calcula a diferença de cota. Esse método dá precisão da ordem de 1 a 2 milímetros por quilômetro quando bem executado. Funciona bem em terrenos planos ou com declividade moderada. Em encostas muito íngremes, a coisa muda de figura. Depois veio o GNSS diferencial, que usa receptors GPS com correção em tempo real via rede de estações de referência. A precisão vertical fica em torno de 2 a 5 centímetros com tratamento adequado dos dados. É rápido, mas sofre com obstrução do céu — árvores, morros, edificações geram multitrilho e os dados de elevação podem sair completamente errados sem você perceber na hora.

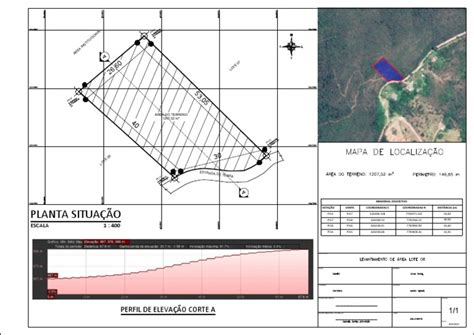

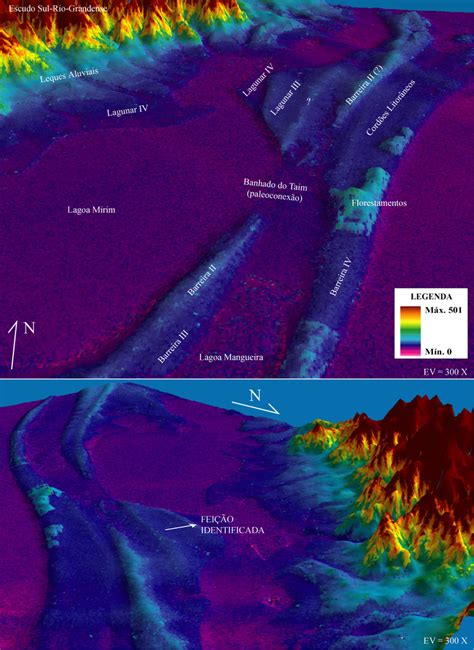

O método mais comum hoje em dia é a fotogrametria com drones, que gera nuvens de pontos e modelos digitais de elevação. Um voo com drone de entrada, como um DJI Phantom 4 RTK, cobre uns 20 hectares em cerca de 30 minutos. A precisão vertical depende muito dos pontos de controle em terra. Com 8 a 10 GCPs bem distribuídos medidos com GNSS RTK, você consegue acurácia vertical de 3 a 5 centímetros em terreno aberto. Sem GCPs, confia no GPS embarcado do drone e a precisão cai para algo na casa dos 15 a 30 centímetros. Isso parece muito, mas em muitos projetos de arquitetura paisagística ou estudo prévio de terraplenagem não faz diferença prática. O lidar aéreo é outra alternativa, mas é caro. Voos com sensores lidar em aeronave custam entre R$800 e R$2000 por hectare, dependendo da densidade de pontos exigida. Para projetos de pequeno e médio porte, não compensa. Só vale a pena quando a cobertura vegetal é densa e você precisa penetrar a copa das árvores para ver o terreno real.
O que muita gente não entende é que a elevação é um dado dinâmico. O terreno se move. Assentamentos, erosão, movimento de massa — tudo altera as cotas ao longo do tempo. Se você está trabalhando numa obra longa, numa encosta, fazer uma medição apenas no início do projeto é arriscado. Eu recomendo refazer a medição a cada três a quatro meses se houver movimentação de terra constante no local. Tenho um caso específico que ilustra bem. Estava fazendo um levantamento topográfico para um projeto de urbanização numa área de morro no sul de Minas Gerais. O drone entregou um MDE com resolução espacial de 5 centímetros por pixel. Parecia excelente. Mas quando fiz a comparação com as estações total instaladas nos pontos de controle, percebi que as curvas de nível na zona de corte do morro estavam deslocadas verticalmente em média 12 centímetros para cima em relação à realidade. A causa foi a reflectância do solo: a área tinha sido recentemente desmatada, com solo exposto e úmido, que.Reflete a luz de forma diferente do que o modelo de classificação da nuvem de pontos esperava. O software confundiu partes da vegetação residual com o terreno. A solução foi refazer o voo em horário diferente do dia, com o sol mais alto, e adicionar mais GCPs nas áreas de transição entre vegetação e solo nu. O erro caiu para menos de 3 centímetros. Se você não leva isso em conta, pode projetar um sistema de drenagem completamente equivocado ou calcular volumes de corte e aterro com margem de erro superior a 20%.
Aplicações reais e onde o conceito aparece
A elevação no terreno é usada em praticamente todo projeto que envolve o solo. No caso de terraplenagem, você calcula volumes de corte eaterro com base nas diferenças de elevação entre o terreno original e o projeto. A diferença entre as superfícies gera um volume em metros cúbicos. Um erro de 10 centímetros na elevação pode significar dezenas de metros cúbicos errados num projeto de média escala. Isso impacta diretamente no orçamento de máquinas e transporte de terra. Em projetos de drenagem urbana, a elevação define o sentido do fluxo da água. Um erro de apenas 5 centímetros numa pista ou calçada pode fazer a água escorrer para o lugar errado, causar alagamento localizado ou corroer o piso com o tempo. Já vi engenheiros que confundiram a cota do projeto com a elevação real do terreno e projetaram bueiros em cotas inexistentes. A obra ficou parada por semanas até corrigir.
Na agricultura de precisão, a elevação é usada para mapear zonas de acúmulo de água e definir linhas de plantio. Terrenos com variações de elevação suaves permitem o uso de tratores autônomos que seguem o perfil do terreno. A diferença de altura entre as rodas do trator é compensada pelo sistema de suspensão ativa, mas isso só funciona se o MDE tiver precisão suficiente. Ruído no dado de elevação gera trajetórias erradas e perda de produtividade. Para quem quer fazer uma medição simples por conta própria, existe o app Ubertooth (antigo Ubertooth One), que transforma o smartphone num altímetro barométrico. A precisão é da ordem de 1 metro vertical, mais ou menos. Não serve para obra, mas funciona para uma avaliação rápida de declividade ou para estimar a elevação relativa entre dois pontos num passeio. Se você precisa de algo mais sério, considere alugar um nível digitaleuma estação total. O custo de locação diária varia de R$150 a R$400, dependendo do equipamento, e resolve o problema sem precisar investir em compra.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Erros comuns que quebram o projeto
O erro mais frequente é usar dados de elevação de fontes públicas sem verificar a precisão. Mapas topográficos do IBGE têm escala 1:50.000 ou 1:250.000, com intervalo de curvas de nível de 20 ou 50 metros. Para qualquer projeto de engenharia ou arquitetura, isso é inútil. Você precisa de dados com intervalo de curvas de pelo menos 0,5 metro, preferencialmente 0,2 metro. Outro erro grave é ignorar a datum vertical. O Brasil usa o Sistema Geodésico Brasileiro de 2015 (SBG2015) com o datum vertical SIBAC, mas muitos arquivos que circulam na internet ainda usam o datum antigo, NNBSS, que tinha referência diferente. A diferença pode ser de dezenas de centímetros. Sempre verifique qual datum está sendo usado antes de importar qualquer modelo de elevação para o seu projeto.
A precisão vertical dos métodos fotogramétricos é sistematicamente menor que a precisão horizontal. Isso acontece porque a triangulação fotogramétrica é mais sensível a erros de orientação vertical do que horizontal. Em termos práticos, se o drone entrega uma acurácia horizontal de 2 centímetros, a vertical pode ser de 5 a 10 centímetros. Não invierta essa relação nas suas contas. Se o seu projeto envolve cortes e aterros significativos, o ideal é combinar pelo menos dois métodos. Use fotogrametria para a cobertura geral e estação total para os pontos críticos: fundações, eixos de drenagem, bordas de corte. Assim você tem a velocidade do drone com a precisão da estação nos pontos que realmente importam. O tempo gasto nessa dupla abordagem costuma ser semelhante ao uso isolado de um dos métodos, mas a confiança nos dados aumenta bastante.
Ferramentas para processar dados de elevação
Para quem já tem a nuvem de pontos ou o MDE, as opções de software vão do gratuito ao profissional. O QGIS é gratuito e open source. Com ele você carrega o MDE em formato GeoTIFF, gera curvas de nível, calcula perfis longitudinais e faz análises de visibilidade. O tempo de processamento de um MDE de 20 hectares com 5 centímetros de resolução gira em torno de 10 a 15 minutos num computador médio. O CloudCompare também é gratuito e excelente para comparar nuvens de pontos de diferentes campanhas temporais. Você pode sobrepor dois modelos gerados em meses diferentes e visualizar as diferenças de elevação com uma mapa de cores. Útil para monitorar assentamento de terreno ou evolução de obras de terraplenagem.
No mercado profissional, o TopoDOT e o AutoCAD Civil 3D são os mais usados. O TopoDOT processa nuvens de pontos de lidar e fotogrametria de forma rápida, com ferramentas específicas para extração de curvas de nível e cálculo de volumes. O Civil 3D integra o modelo de elevação directamente ao projeto de engenharia, permitindo que cortes, aterros, sarjetas e guias sejam desenhados sobre a superfície real do terreno. O custo de licença anual do Civil 3D é elevado, mas o investimento se paga rapidamente em projetos de médio e grande porte. Se o seu trabalho envolve apenas medições simples de elevação relativa, considere o GPS View, disponível para Android e iOS. Ele usa o GNSS do celular com correção SBAS (WAAS/EGNOS) e entrega precisão vertical de cerca de 3 a 5 metros. Não é para obra, mas funciona para estimativas rápidas em campo.
Quando a elevação não resolve o problema
Existem cenários em que a elevação sozinha não basta. Terrenos com solo inconsolidado, como aterros recentes ou áreas alagadiças, podem ter a superfície estável mas o subsolo em movimentação. A elevação medida hoje pode ser completamente diferente daqui a seis meses. Nesses casos, além do levantamento topográfico, é necessário fazer sondagens e instrumentação geotécnica para monitorar o comportamento do terreno. Outro cenário limitado é em áreas urbanas densas, onde a sombra dos prédios e a falta de visada GNSS comprometem tanto a fotogrametria com drone quanto o GNSS diferencial. A solução nesse caso é o levantamento com estação total ou lidar terrestre, que funciona sob cobertura de árvores e entre edificações, desde que haja linhas de visada entre as estações de medição.
Se o terreno tem variação de elevação extrema, como em encostas com desníveis superiores a 100 metros em pouca distância horizontal, o drone pode não conseguir cobrir toda a área num único voo com a qualidade necessária. O ideal é dividir o projeto em setores e fazer voos separados para cada setor, com sobreposição suficiente para o empilhamento das fotos. A precisão em cada setor fica boa, mas o processo de junção dos modelos exige cuidado adicional. A elevação no terreno é um dado fundamental em qualquer projeto que envolva o solo. Entender como ela é medida, quais são as limitações de cada método e onde os erros costumam aparecer é o que separa um projeto que funciona de um que gera retrabalho e desperdício. Comece pela fonte dos dados, verifique a datum, use múltiplos métodos quando a precisão for crítica, e nunca confie cegamente em um único conjunto de informações.
