Guia prático para entender e usar ondas de micro ondas

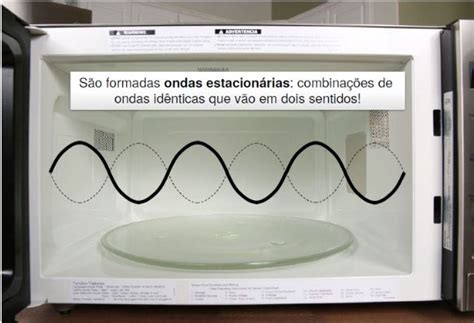

As ondas de micro ondas operam na faixa de 300 MHz a 300 GHz do espectro eletromagnético. A aplicação mais conhecida é a comunicação sem fio, mas o uso vai muito além disso. Roteadores domésticos, enlaces ponto a ponto, satélites e até fornos de micro ondas todos utilizam essa faixa. Se você está montando um sistema de transmissão, precisa entender como essas ondas se comportam antes de comprar qualquer equipamento. O comprimento de onda em metros é dado por lambda igual a c dividido por f, onde c é a velocidade da luz e f é a frequência. Isso significa que uma onda de 2,4 GHz tem aproximadamente 12,5 centímetros de comprimento. Frequências mais altas significam comprimentos menores e maior atenuação pelo ar e por obstáculos. Isso não é teoria abstrata, é algo que impacta diretamente a quantidade de repetidores que você vai precisar instalar.
Problemas reais com ondas de micro ondas
Montei um enlace de 8 km em 5,8 GHz entre dois prédios e perdi cerca de 6 dB de sinal por chuva forte. A especificação do fabricante garantia estabilidade, mas aAtenuação por precipitação em frequências acima de 5 GHz é real e constante durante tempestades. O workaround foi simples: configurei o sistema com margem de link de 20 dB e habilitei a modulação adaptativa. Em dias normais roda com 64-QAM, que entrega bom throughput. Quando começa a chover, o sistema cai automaticamente para 16-QAM ou QPSK, mantendo a conexão intacta com velocidade reduzida. Sem essa configuração, o link caía completamente em 15 minutos de chuva moderada. Outro problema que vejo frequentemente é a escolha errada do antena. O ganho de uma antena direcional compensa parte da perda no percurso, mas aumenta o requisito de alinhamento preciso. Uma diferença de meio grau na mira pode significar perda de 3 dB em 24 GHz. Usei uma bússola digital e um medidor de campo integrado no rádio para fazer o alinhamento fino. Sem isso, gastei duas horas tentando conectar dois pontos que estavam tecnicamente em linha de visada, mas fora do feixe principal da antena.
Instalação e configuração passo a passo
O primeiro passo é sempre o cálculo de Fresnel. A zona de Fresnel precisa estar majoritariamente livre de obstáculos. Não basta ter linha de visada ótica, porque a primeira zona de Fresnel ocupa espaço ao redor da trajetória direta entre as antenas. Para um enlace de 5 km a 5,8 GHz, o raio da primeira zona de Fresnel no ponto médio é de aproximadamente 0,68 metro. Você precisa de pelo menos 60 por cento dessa zona livre, o que significa manter uma folga mínima de 0,41 metro acima de qualquer obstáculo no ponto médio do enlace. Após calcular a zona de Fresnel, meça o nível de ruído de fundo no espectro. Um analisador de espectro portátil resolve isso. Em áreas urbanas, 2,4 GHz costuma estar saturado com redes Wi-Fi, bletooth e microondas domésticos. A frequência de 5 GHz tem mais espaço, e 24 GHz oferece largura de banda considerável com pouca interferência externa. O custo sobe significativamente com equipamentos de 24 GHz, então pense se vale a pena antes de comprar.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Configure os rádios em modo pontual com protocolo apropriado. Para enlaces fixos, o modo PTMP ou PTP depende da topologia. Se você tem um ponto central e vários destinos, use o modo master com estações remotas. Para um único enlace point to point, ambos os rádios precisam estar no mesmo modo. A sincronização de canal é essencial, senão um rádio transmite e o outro não escuta a frequência correta. A potência de transmissão deve ser ajustada para atender à margem de link desejada sem causar interferência desnecessária. Rádios de micro ondas permitem controle de potência em dBm, geralmente entre 10 e 30 dBm. Comece com potência média e ajuste conforme a necessidade. Potência máxima consome mais energia e gera mais calor, o que reduz a vida útil dos componentes de RF.
Vantagens e limitações práticas
Enlaces de micro ondas são rápidos para implementar quando há infraestrutura adequada. A instalação leva de algumas horas a um dia, dependendo da complexidade. A latência é baixa, tipicamente abaixo de 10 ms para enlaces terrestres de até 50 km. Isso torna a tecnologia útil para backhaul de torres de telecomunicações e conexões entre data centers. No entanto, existem limitações sérias. A disponibilidade do espectro regulamentado varia por país e exige autorização da Anatel no Brasil para operação em certas faixas. A licença é necessária para frequências acima de 10 GHz na maioria dos casos. Sem autorização, a multa pode chegar a centenas de milhares de reais. Verifique a regulamentação local antes de investir em equipamentos.
A atenuação atmosférica em 60 GHz é extremamente alta devido à ressonância do oxigênio. Isso limita o alcance prático a poucos quilômetros nessa frequência, apesar da disponibilidade de espectro livre. Para distâncias maiores que 3 km, evite 60 GHz a menos que seu cenário seja específico. Frequências entre 10 e 30 GHz oferecem melhor equilíbrio entre capacidade e alcance na maioria das situações. O outro problema é a sensibilidade a condições climáticas. Chuva, neve e névoa densa atenuam sinais de micro ondas proporcionalmente à frequência. A atenuação por chuva em 15 GHz é cerca de 0,02 dB por quilômetro em chuva forte, enquanto em 30 GHz salta para aproximadamente 0,15 dB por quilômetro nas mesmas condições. Para enlaces longos, isso pode significar a diferença entre uma conexão estável e uma queda frequente durante o verão.
Como alternativa para cenários com restrições de espectro ou necessidade de cobertura ampla, o rádio definidos por software operando em bandas ISM pode ser suficiente para aplicações de curta distância. Para backhaul de alta capacidade, fibras ópticas continuam sendo a solução mais confiável quando viável economicamente. Ondas de micro ondas preenchem um nicho importante entre fibra e satélite, mas não substituem nenhuma delas em seus domínios ideais.
