O que realmente acontece quando a luz encontra um obstáculo
A maioria dos cursos introdutórios de física trata a óptica geométrica como se fosse a verdade absoluta, e depois presentationa a óptica ondulatória como um capítulo à parte, cheio de contas chatas. Na prática, você raramente usa uma coisa sem a outra. O problema é que a aproximação geométrica quebra de formas bem específicas que nem sempre são óbvias quando se está aprendendo. Eu comecei a mexer com simulação ótica há alguns anos, trabalhando com difração em fendas estreitas e arranjos de rede. O que percebi rápido foi que a gente supera muito a ideia de que fórmulas bonitas resolvem tudo. A realidade experimental é mais bagunçada.

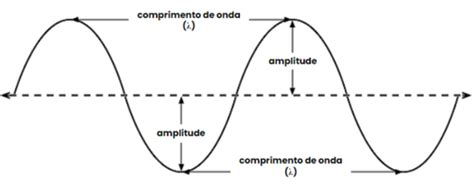

Aplicando óptica ondulatória em simulações reais
O caminho mais direto para trabalhar com isso hoje em dia é usar software de elements finitos ou diferenças finitas no tempo. O meu setup padrão envolve o MEEP, que é gratuito e open source, disponível em meep.mit.edu. Você define geometria, materiais, fontes e monitora os campos resultantes. O processo básico funciona assim: você modela a geometria, escolhe o material com índice de refração correto, posiciona a fonte e espera a simulação rodar. Para uma simulação 2D simples de difração por uma fenda, leva cerca de 10 a 20 minutos num laptop razoável. Estruturas 3D mais complexas podem levar horas ou dias.
O problema é que muita gente começa com geometrias muito mais complicadas do que precisa. Eu já vi gente rodando simulações 3D inteiras pra entender um fenômeno que era perfeitamente tratável em 2D. O tempo de simulação cresce exponencialmente com a dimensionalidade. Sempre comece pelo modelo mais simples que capture o fenômeno.
Difração, interferência e o que ninguém conta
A fórmula de difração de Fraunhofer aparece em todo livro, mas o que as pessoas não entendem direito é que ela só vale quando a distância até o schermo é muito maior que o tamanho da fenda dividido pelo comprimento de onda. Na prática, isso significa que muitas situações que parecem do campo distante na teoria estão no campo próximo quando você monta o experimento. Uma coisa que eu aprendi na marra: a aproximação de Fresnel, que é o campo próximo, é tão fácil de calcular quanto a de Fraunhofer se você usar transformada de Fourier. O MEEP faz isso nativamente com os funções de near-to-far-field transformation. Você coloca as superfícies de monitoramento perto da estrutura e o software calcula o padrão de difração em qualquer distância automaticamente. Isso economiza um bocado de trabalho.
Outro ponto que não é óbvio: a polarização importa mais do que a maioria pensa. Em estruturas com assimetria, como fendas retangulares ou grades periódicas, a resposta para luz polarizada horizontalmente pode ser completamente diferente da resposta para polarização vertical. Se você está simulando e os resultados não batem com a teoria, o primeiro lugar pra verificar é se a polarização da fonte está correta.
Um problema real que eu enfrentei
Eu estava simulando a difração de uma rede de difração com período de 600 nanômetros para comprimento de onda de 532 nanômetros. Os resultados mostravam ordens de difração que a teoria predizia para uma rede ideal, mas com intensidades bem diferentes. Fiquei dois dias testando malabarismos: refinando a grade da malha, aumentando a resolução, mudando o tipo de fonte. O problema era algo banal: eu tinha definido o substrato como sílica fundida com índice 1,46, mas na simulação a camada de substrate era muito fina. Quando a luz transmitida refletia na interface inferior e voltava para interagir com a estrutura, isso criava interferência construtiva e destrutiva que alterava as intensidades das ordens difratadas. O fix foi simplesmente aumentar a espessura do substrato na simulação para algo acima de 5 micrômetros, o suficiente para que os modos propagantes se amortecessem antes de voltar.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Isso é um exemplo de algo que livros não ensinam: bordas abruptas de materiais na simulação criam reflexões espúrias que contaminam o resultado. Use conditions de contorno absorventes (PML) em todas as bordas e certifique-se de que há material suficiente entre a estrutura e o PML para que os campos evanescentes decaiam.
Pegadinhas avançadas
Aqui vai algo que poucos mencionam: a conservação de energia em simulações de óptica ondulatória. Quando você mede as potências refletidas e transmitidas, a soma deveria ser igual à potência incidente. Se não for, ou a malha está grossa demais, ou os PMLs não estão bem configurados, ou há perda numérica significante. Uma diferença de mais de 1% entre incidente e refletido+transmitido é sinal de que algo está errado na configuração. Outro ponto: a condição de convergência da malha. Não adianta refinar a malha infinitamente. Existe um ponto em que refinar mais não muda o resultado numericamente, mas só aumenta o tempo de simulação. O procedimento correto é fazer um estudo de convergência: rodar com três níveis de resolução diferentes (digamos, passo de malha de 10nm, 5nm e 2.5nm) e verificar quando os resultados param de mudar significativamente. Na prática, isso geralmente corta o tempo de simulação pela metade sem perda relevante de precisão.
A limitação mais séria da óptica ondulatória computacional é que estruturas com muitas escalas de comprimento diferentes são computationalmente caras. Se você tem uma estrutura com detalhes de 10nm operando em 500nm, o ratio de escalas é de 50 pra 1, e a malha precisa resolver o menor detalhe em toda a região de simulação. Isso exige memória e tempo consideráveis. Para esses casos, métodos semi-analíticos como RCWA (Rigorous Coupled-Wave Analysis) podem ser mais eficientes, embora sejam menos flexíveis geometricamente.
Quando a óptica ondulatória simplesmente não resolve
Não adianta tentar simular efeitos quânticos com óptica ondulatória clássica. Efeito fotoelétrico, emissão espontânea, emaranhamento — isso não entra nas equações de Maxwell. Se o seu problema envolve interação fóton-a-fóton ou estados não-clássicos da luz, você precisa de óptica quântica, não de simulação de campos clássicos. Digo isso porque já vi gente tentar justapor os dois frameworks e ficar confuso com os resultados. Também não funciona bem para meios com ganho ativo sem cuidado. Simular um laser com óptica ondulatória pura requer acoplar as equações de Maxwell com as equações de taxa dos níveis de energia. Sem esse acoplamento, você só resolve a propagação linear. Se o seu interesse é em dispositivos ativos, considere ferramentas especializadas como o Lumerical INTERCONNECT acoplado ao FDTD, que lida com esse acoplamento de forma mais prática.
A parte mais chata que ninguém avisa: a pré-processamento de geometria. Modelar estruturas reais em software numérico exige converter desenhos técnicos em geometria computacional. Arquivos CAD trazem curvas NURBS, arestas imperfeitas e tolerâncias que o solver não entende. O tempo gasto limpando e convertendo geometria costuma ser maior do que o tempo de simulação em si. Ferramentas como Gmsh ajudam bastante nesse processo, e aprender a usá-la pode economizar horas de frustração.
O que considerar antes de começar
Antes de mergulhar em qualquer simulação de óptica ondulatória, tenha clareza sobre três coisas: qual fenômeno você quer capturar, qual a escala de comprimento relevante e qual precisão você precisa. Se você quer apenas saber o padrão de difração de uma fenda simples, uma calculadora online baseada na função seno integral é suficiente. Se precisa de dispersão em metamateriais, aí sim parte para o MEEP ou similar. O custo de tempo varia bastante. Simulações 2D de estruturas periódicas costumam levar de 5 a 30 minutos. Simulações 3D de nanofotônica podem levar de 2 a 48 horas dependendo da complexidade. Planeje seus jobs com base nisso e não subestime o tempo de pós-processamento dos dados, que também consome uma fatia significativa do trabalho total.
