Manilha de esgoto: o que é e quando realmente precisa

Manilha, no vocabulário da construção civil brasileira, é a câmara de inspeção enterrada que permite o acesso à rede de esgoto para limpezas, inspeções e manutenções. O termo vem do francês manille e é basicamente um tubo de concreto pré-moldado com tampa, usado como ponto de visita na tubulação. Todo engenheiro ou pedreiro que já trabalhou com rede predial ou predial conhece, mas há um abismo entre saber o nome e montar algo que não vaza depois de dois anos no solo. A norma que rege isso no Brasil é a ABNT NBR 9648, que trata de caixas de inspeção para redes prediais de esgoto sanitário. Ela define dimensões, materiais, posições e a frequência de instalação. O problema é que muita gente lê só a tabela e esquece os detalhes que aparecem no canteiro de obra.

Como eu faço para construir uma manilha de esgoto

Depois de anos atolado em obra, meu processo começou sempre pelo traçado da rede. Antes de cavar qualquer coisa, eu monto no papel (ou no software de hidráulica) onde vão ficar as curvas, os desníveis e os pontos de inspeção. A manilha não é um acessório que você coloca por colocar. Cada uma tem uma função específica: ser acesso, fazer mudança de direção ou funcionar como caixa de transição de cotas. O primeiro passo prático é a escavação. A vala precisa ter largura suficiente para você trabalhar dentro dela, normalmente no mínimo 60 cm acima da linha central do tubo. A profundidade depende do diâmetro da tubulação e da declividade exigida. Eu costumo deixar uma margem de 10 a 15 cm abaixo do fundo do tubo para a cama de areia, que deve ser compactada em camadas de 5 cm até atingir o nível correto.

Na cama de areia, o material deve ser areia média ou fina, livre de pedras e matéria orgânica. Se você usar entulho ou terra solta, o tubo vai assentar de forma irregular e com o tempo criar pontas de apoio que trincam a parede do concreto. Isso é mais comum do que se imagina, especialmente em terrenos com rejeito de escavação mal separado. Depois da cama pronta, posiciono o tubo. Nas junções, o anel de vedação de borracha (joint toroidal) é o que garante que a infiltração não aconteça. Eu verifico sempre o ângulo de inserção: o tubo deve entrar reto, sem força lateral, até o fundo do rebite do joint. Se precisar de ajuda, uso um lubrificante à base de água, nunca óleo ou graxa, porque isso degrada a borracha com o tempo.

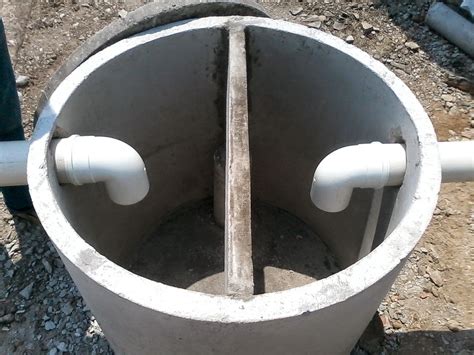

A manilha em si é montada sobre o tubo ou integrada a ele, dependendo do modelo. As de concreto pré-moldado têm anéis que se sobrepõem e recebem vedação em borracha ou argamassa, conforme o projeto. A tampa deve ficar no nível do terreno acabadoo ou levemente abaixo, sempre com selagem perimetral para evitar entrada de água de chuva e intrusão de raízes. Um detalhe que pouca gente leva a sério é a controrização. Antes de fechar a vala, eu passo um nível a laser e verifico a declividade de cada trecho. Se a manilha ficar com o ingresso e o egresso em cotas iguais numa curva, o esgoto vai depositar sólidos ali e entupir em semanas. Eu já vi obra inteira parada por causa de uma manilha mal cotada que eu não revisei antes do backfill.

O preenchimento ao redor do tubo e da estrutura segue a mesma lógica da cama: areia selecionada, colocada em camadas e compactada com soquete manual ou placa vibratória de baixa potência. Nunca use brita ou terra grossa diretamente against a parede do tubo, a menos que o projeto especifique. A pressão lateral desigual é uma das causas mais frequentes de trincas em manilhas de concreto após o primeiro ciclo de chuva. Por fim, a tampa. Eu sempre verifico se ela assenta firmemente e se o selo perimetral está contínuo. Tampa frouxa é sinônimo de entrada de insetos, odores e, em casos piores, invasão de animais ou crianças. Existem tampas de ferro fundido, polímero e concreto. Para áreas de trânsito de veículos, a de ferro fundido com classificação mínima FG é o padrão. Em jardins ou calçadas, a de polímero já resolve e custa cerca de 40% menos.

Erros que eu vejo todo dia em obra

O erro número um é a falta de caixa de gordura antes da primeira manilha de inspeção. Se a rede recebe efluente bruto sem tratamento prévio, os sólidos sedimentam e as raízes das plantas nearby penetram nas juntas. Eu recomendo pelo menos uma caixa de gordura de 100 litros para cada cinco pontos de descarga direta, e inspeção a cada 100 metros de tubulação reta. O segundo erro crônico é a escolha do diâmetro. Manilhas menores que DN 200 dificultam a passagem de equipamentos de limpeza e inspectores. Para redes coletoras prediais, DN 200 é o mínimo que eu aceite. Para ramais prediais de cozinha e banheiro, DN 150 funciona, mas só se a distância até a próxima inspeção for menor que 15 metros.

Também vejo muita gente usando manilhas de concreto simples em solos argilosos com alto teor de umidade sem Isolação. A argila expande e contrai com as estações, e o movimento diferencia pode deslocar a estrutura centímetros, abrindo as juntas. Em solos agressivos, a solução é usar tubulação de PVC classe DR 35 com juntas elásticas, ou revestir os anéis de concreto com argamassa polimérica flexível. Outro problema frequente é a não consideração da linha d'água subterrânea. Se a manilha fica abaixo do lençol freático e não há drenagem adequada ao redor, a água subterrânea entra pela junta e carrega o material de fundação. Isso cria bolsas vazias sob a tampa que podem causar afundamento repentino. Em regiões com lençol alto, eu prefiro tubulações em PVC com juntas seladas e cama de areia drenante envolta em geotêxtil, que filtra o solo mas permite o fluxo de água.

Materiais e fornecedores

Manilhas de concreto pré-moldado são produzidas por usinas regionais. No Rio de Janeiro, por exemplo, a concreteira CCR e a Brasilit têm linhas completas. Em São Paulo, a Ecotub e a Viavento são opções comuns. O importante é solicitar o laudo de resistência à carga e a ficha técnica do joint de vedação. Um anel de borracha EPDM de boa qualidade dura 20 anos ou mais; um de borracha reciclada mal formulada pode falhar em três. Para quem prefere modularidade e rapidez de instalação, as manilhas de polímero (PP ou PEAD) ganharam espaço nos últimos anos. Elas pesam um décimo do peso do concreto, são instaladas com conexão selada e não correm risco de fissuração por assentamento diferencial. O custo inicial é maior, mas o tempo de instalação cai de horas para minutos, o que compensa em obras com mão de obra cara ou prazos apertados.

Custos aproximados

Em 2024, uma manilha de concreto DN 200 com tampa de ferro fundido FG saía por volta de R$ 350 a R$ 600, dependendo da região. A mão de obra para escavação, assentamento e fechamento varia de R$ 150 a R$ 400 por unidade, se o solo for comum. Solos rochosos ou com presença de água elevam esse valor drasticamente, porque exigem bombeamento e escoramento adicional. Manilhas de polímero equivalentes custam entre R$ 800 e R$ 1.500, mas a instalação economiza cerca de 70% do tempo. Em projetos onde o tempo de obra tem custo financeiro direto, como reformas em estabelecimentos comerciais, o polímero quase sempre sai mais barato no global.

Quando NÃO usar manilha

Se a rede for pequena, com menos de 30 metros lineares e apenas dois pontos de descarga, uma caixa de inspeção simples de polietileno pode substituir a manilha de concreto. São mais baratas, mais leves e fáceis de reposicionar. Eu uso essa alternativa em condomínios pequenos e casas unifamiliares onde o orçamento não comporta a logística de um caminhão betoneira para entregar anéis de concreto. Em situações de recalque elevado do terreno, como em aterros recentes ou áreas de mineração, a manilha de concreto tende a sofrer danos estruturais precoces. Nesses casos, tubulações flexíveis de PVC com juntas elásticas e câmaras de inspeção em polímero reforçado com malha de fibra de vidro são mais tolerantes a movimentos diferenciais.

Manutenção pós-instalação

Após o fechamento da vala e o tráfego normal por cima, o ideal é a primeira inspeção visual aos 90 dias. Verifique se a tampa está firme, se não há infiltração de água pelo selo perimetral e se o fluxo está livre. Anualmente, faça a limpeza preventiva com hidrojateamento, mesmo que não haja entupimento aparente. Sólidos acumulados nas curves são invisíveis de fora e só se revelam quando o fluxo já está comprometido. Documente todas as inspeções com data, coordenadas aproximadas e fotos. Isso cria um histórico útil para futuros intervenientes na rede. Uma manilha bem mantida dura décadas; uma ignorada começa a vazar em dois anos.
