O que realmente acontece quando você conecta um fio terra

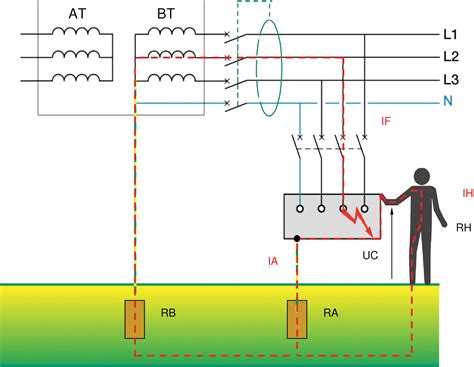

A ligação terra é um condutor que parte do quadro de distribuição até uma haste cravada no solo, com a função única de oferecer um caminho de menor impedância para correntes de fuga ou de falta ao redor. Quando há isolamento defeituoso na carcaça de um equipamento, essa corrente segue pelo terra e não pelo corpo do operador. O disjuntor diferencial residual, ou DDR, detecta o desequilíbrio entre fase e neutro e corta o circuito em poucos milissegundos. Sem o terra, o DDR muitas vezes não triplica porque não há diferença de corrente para perceber.
para que serve a ligação terra nas instalações elétricas
No campo, a gente costuma ver instalação feita na velocidade do orçamento. Um eletricista instala o DDR de 30 mA, esquece o terra nos circuitos de tomada e vai embora. A residência funciona, aparenta estar segura, mas quando alguém encosta num computador com carcaça metálica e uma folha de papel alumínio molhada no chão, já era. O choque não mata se o caminho for rápido, mas deixa estilhaços nervosos e queimadura de contato. O terra existe exatamente para transformar esse cenário em uma abertura de disco antes que a corrente passe pelo ser humano. Um detalhe que muitos ignoram é que a função do terra não é proteger contra raios diretos. Esse é um mito perene. O terra de segurança de instalações prediais tem resistência alvo entre 5 e 10 ohms, enquanto descarga atmosférica exige sistemas separados, com condutores grossos e descargadores específicos. Misturar os dois em instalações residenciais cria um caminho indesejado para correntes transientes entrarem na eletrônica da casa. Eu já vi um quadro de comando industrial derreter porque o terra de proteção estava em paralelo com o terra de raio de um prédio vizinho. Separe os sistemas. Use malha própria para cada finalidade.
Outra coisa que o pessoal esquece é a diferença entre terra funcional e terra de proteção. O terra funcional estabiliza referência de tensão para equipamentos sensíveis, como instrumentação laboratorial ou servidores com NEUTRO-TERRA separado em quadros de distribuição. O terra de proteção é exclusivamente para segurança contra contatos indiretos. Colocar os dois juntos sem critério gera ruído e, em casos piores, faz o DDR disparar sem falta real, só por oscilação de potencial de terra. A solução prática é dividir nos quadros com barramentos distintos e interligá-los num único ponto, conforme a NBR 5410 prevê para instalações de maior complexidade. Existe um caso concreto que aprendi na marra. Instalei terra numa obra comercial com haste de cobre de 1,5 metro cravada em terreno argiloso seco. A medição deu 45 ohms. O fiscal aprovou por achar que o DDR resolveria, mas eu sabia que em falta seca de isolamento a corrente seria insuficiente para disparar o diferencial. Coloquei dois litros de água com sal grosso ao redor da haste, medi de novo e caí para 18 ohms. Depois passei bentonita para reter umidade e a resistência estabilizou em torno de 7 ohms. Não é um método elegante, mas funciona quando o solo é realmente hostil. O melhor caminho seria uma malha de aterramento perimetral, mas o custo e a escavação normalmente travam o orçamento da obra.
👉 Clique no botão abaixo para saber mais sobre o assunto!
A resistência do terra varia com a estação. No Nordeste brasileiro, no período seco, vejo valores que duplicam ou triplicam facilmente. Se o projeto foi dimensionado com medição na época chuvosa, a garantia de segurança desaparece seis meses depois. Faça medição no pior cenário possível, no final do seca, e dimensione a partir daí. Um termmômetro de solo e um medidor de resistividade tipo Cl ampère valem mais do que qualquer promessa de fabricante de haste. Um erro frequente é conectar o neutro ao terra em todos os quadros. Isso só deve ocorrer no quadro de entrada, onde o neutro e o terra se encontram pela primeira vez. Se você repetir esse ponto em quadros de distribuição ou terminais, corrente de retorno pelo neutro vai circular pelo condutor de terra, gerando diferença de potencial entre chassis e causando disparos aleatórios do DDR. Já fiz diagnóstico de problema intermitente em um supermercado durante três dias. O culpado era um condutor de terra alimentando um quadro secundário que tinha neutro e terra aterrados separadamente, criando um parasita. Quando abri o elo neutro-terra naquele quadro, o problema sumiu.
Outra nuance importante é que DDR não substitui terra. Muitos acham que instalar um DDR de 30 mA basta e dispensam o fio terra nas tomadas. Funciona como proteção final, sim, mas depende de corrente de fuga suficiente para desarmar o diferencial. Em equipamentos com filtro EMI, a corrente de modo comum pode circular pelo terra e pelo neutro de forma equilibrada, sem gerar desequilíbrio mensurável. O DDR não dispara, o equipamento continua com carcaça energizada e o risco persiste. O terra complementa o DDR, não o substitui. Para quem precisa fazer a instalação, o procedimento padrão é cravar a haste de cobre isolada ou revestida, verificar a resistência com equipamento adequado, levar o condutor de terra ao quadro com bitola mínima conforme Tabela 41 da NBR 5410, conectar na barra de terra e testar continuidade entre a barra e cada ponto de tomada. Se a resistência ficar acima de 10 ohms, amplie a malha ou use aditivos condutivos. Não adianta ter DDR se o terra não consegue conduzir a corrente de falta com impedância baixa.
O limite prático é que o terra é eficaz contra contatos indiretos em falhas de isolamento fase-corpo. Ele não protege contra choques por contato direto com fase, nem contra surtos de tensão transientese, nem garante funcionamento perfeito de equipamentos sensíveis se o potencial de terra variar muito em relação ao neutro na rede. Nessas situações, o correto é usar filtros, nobreaks com isolamento galvânico e, se o projeto exigir, um terra eletrônico com equalização de potenciais controlada.
