O que realmente acontece quando a proteção contra raios atua

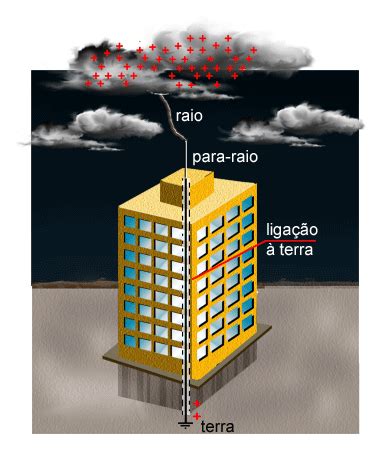

A instalação de um sistema de proteção contra descargas atmosféricas exige compreensão dos caminhos que a corrente elétrica segue até o solo. Não se trata apenas de encaixar pontas metálicas em telhados. O princípio físico é simples, mas a execução prática envolve variáveis que muitos instaladores negligenciam. Para raio como funciona é baseado no estabelecimento de um caminho preferencial de menor impedância entre a nuvem carregada e o solo. O captador, geralmente uma haste condutora posicionada no ponto mais alto da estrutura, ioniza o ar ao seu redor quando o campo elétrico atinge certo limiar. Essa ionização cria um canal que recebe a descarga de forma mais previsível do que se o raio escolhesse qualquer ponto aleatório da edificação.
Condução e aterramento: a parte que ninguém conta
A corrente do raio pode variar de 10 mil a 200 mil ampères, com tempos de subida na casa dos microssegundos. Esse pico gera forças eletrodinâmicas intensas e efeito Joule imediato nos condutores. Se a bitola do cabo de descida for subdimensionada, o aquecimento pode fundir o metal ou vaporizar a umidade presente no concreto adjacentes, causando_explosões_localizadas. Em um projeto que realizei há alguns anos, a especificação usava cabo de cobre fosforoso de 50mm² para descidas de um galpão industrial. O laudo técnico estava dentro da norma, mas na prática a impedância do caminho de terra era alta demais devido à resistividade do solo arenoso. O resultado foi que, durante uma tempestade com descargas frequentes, a diferença de potencial entre as descidas gerou arcos entre os pontos de conexão e a estrutura metálica próxima. A solução foi instalar eletrodos verticais de cobre aço, ligando todas as descidas a um anel de aterramento perimetral com haste de zinco espelhado e composto Bentonita para reduzir a resistividade.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Proteção por gaiola e blindagem
Edifícios altos modernos frequentemente utilizam a malha de aço estrutural já existente como parte do sistema. Isso é conhecido como SPDA por eletrodos naturais. A norma exige que cada pilar de concreto armado seja conectado eletricamente entre si e aterrado, criando efetivamente uma gaiola de Faraday irregular. O detalhe crítico é a ponteamento entre as armaduras com grampos de cobre ou fita soldada, pois a fixação mecânica sozinha não garante continuidade elétrica após décadas de expansão térmica. Um erro comum é considerar que qualquer estrutura metálica no telhado funciona como captador sem verificar a altura relativa em relação aos pontos mais altos. O método da esfera rolante define a zona de proteção calculando o raio de curvatura que o raio poderia seguir para atingir o objeto. Para classificação III, usa-se raio de 45 metros. Se você medir mal, terá áreas desprotegidas que parecem protegidas visualmente mas matematicamente não são.
Limitações reais do sistema
SPDA convencional não evita a incidência do raio, apenas direciona sua energia. Raios de alta altitude ou descargas laterais podem contornar a proteção. Estruturas com materiais compósitos ou isolamento elétrico também apresentam risco de flashover, onde a corrente salta do captador para componentes próximos não aterrados. Nesse caso, a solução envolve equipotencialidade obrigatória de todas as massas metálicas expostas, incluindo encanamentos, portas de aço e blindagens de cabos de comunicação. O sistema também é ineficaz contra surtos que penetram por linhas elétricas ou de dados. Um protetor contra surtos (DPS) deve ser instalado no quadro de distribuição principal, com especificação classe I, para desviar a energia remanescente antes que atinja os equipamentos sensíveis. Sem essa etapa, a proteção externa do raio se torna irrelevante para eletrônicos e sistemas de automação.
Instalações em regiões com solo rochoso frequentemente demandam tratamento químico ou eletrodos tubulares perfurados, o que eleva significativamente o custo. Antes de orçar um projeto, um teste de resistividade com o método de Wenner é indispensável para dimensionar corretamente a malha de aterramento.
