Planificação De Uma Pirâmide

Desdobramento de pirâmides no papel

A planificação de uma pirâmide nada mais é do que o desenvolvimento das suas faces laterais e da base sobre um plano bidimensional. Parece simples até você tentar fazer à mão com uma pirâmide de base pentagonal e bases oblíquas, onde cada aresta lateral tem um comprimento diferente. Aí é que o assunto fica sério.

O que é a planificação de uma pirâmide

É a representação plana de todas as superfícies que compõem a pirâmide, dispostas de forma que possam ser recortadas e dobradas para formar o sólido tridimensional. O conceito aplica-se tanto a pirâmides regulares — onde todas as faces laterais são triângulos isósceles congruentes — quanto a pirâmides irregulares, onde cada face lateral pode ter dimensões distintas. Na prática industrial e no desenho técnico, a diferença entre esses dois casos muda completamente o tempo e a complexidade do processo. Um detalhe que muita gente deixa passar: a planificação de uma pirâmide depende exclusivamente de conhecer o comprimento real de cada aresta lateral e as medidas da base. Se você tem as projeções em ortogonal, o próximo passo é encontrar os comprimentos verdadeiros através dos métodos de mudança de plano ou de rotação.

Como fazer passo a passo

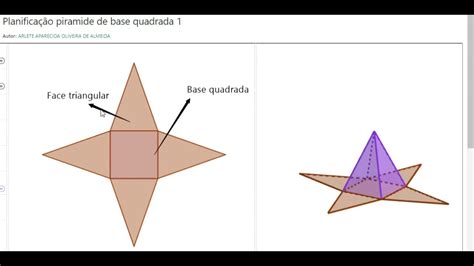

Comece traçando a base no plano horizontal nas projeções de Monge. Depois, determine o comprimento verdadeiro de cada geratriz — isso é o que separa quem sabe fazer o desenho de quem só copia exemplos prontos. Use o método do triângulo retângulo: projete verticalmente o vértice da pirâmide até o plano da base, meça a distância horizontal do pé da altura até um vértice da base, e combine com a altura real da pirâmide para obter a hipotenusa, que é o comprimento verdadeiro da aresta lateral. Uma vez com os comprimentos verdadeiros, transfira-os para o plano de desenvolvimento. A base se desenha primeiro, na sua verdadeira grandeza, pois ela nunca sofre distorção. A partir de cada lado da base, abre-se o triângulo lateral correspondente usando o comprimento verdadeiro da aresta como raio de compasso. Em pirâmides regulares, isso é rápido — repetem-se os mesmos arcos sucessivamente. Em pirâmides irregulares, cada face exige medição individual, e é onde os erros se acumulam.

Eu já perdi duas horas refazendo uma planificação de pirâmide quadrangular oblíqua porque havia confundido o comprimento verdadeiro de uma aresta com a sua projeção cotada. O sólido resultante simplesmente não fechava. A correção foi aplicar o método de rotação diretamente no desenho, girando a reta que contém a aresta até ficarem paralela ao plano de projeção horizontal, o que me deu a verdadeira grandeza sem precisar de cálculos adicionais. Isso economiza tempo e reduz erros de interpretação quando se trabalha com pirâmides cujo eixo não é perpendicular à base.

Detalhes que fazem diferença

A ordem em que se dispõem as faces laterais importa menos do que a precisão com que se marcam os pontos de união. Cada vértice lateral compartilhado por duas faces consecutivas deve cair exatamente no mesmo lugar na planificação. Se houver discrepância, o problema geralmente está no comprimento verdadeiro de uma das arestas. Verifique sempre antes de prosseguir. Outro ponto negligenciado: as linhas de dobra. Em pirâmides regulares, as arestas laterais são linhas de dobra evidentes. Nas bases irregulares, entretanto, a própria planificação pode exigir abas de colagem fora das arestas principais. Planeje essas abas com largura suficiente — cerca de 10 a 15 milímetros — para garantir fixação sem distorção das faces adjacentes.

Limitações e alternativas

O método manual funciona bem para pirâmides com até cinco lados e bases conhecidas com precisão. Acima disso, o acúmulo de erros gráficos torna o resultado confiável apenas como referência aproximada. Para geometrias mais complexas, especialmente quando a pirâmide faz parte de um conjunto de chapas metálicas ou painéis de revestimento, o ideal é recorrer a softwares de modelagem paramétrica como FreeCAD ou Blender com o addon, que calculam automaticamente os desenvolvimentos com tolerância inferior a 0,1 milímetro. Se o objetivo é fabricação industrial, considere também a técnica de planificação por triangulação direta, onde se constrói a malha triangular do revestimento lateral sem depender do comprimento verdadeiro prévio, usando interseções sucessivas de arcos. É mais trabalhoso inicialmente, mas evita o erro mais comum: assumir que uma aresta projetada é seu comprimento real.

Planificação de uma pirâmide: Resumo prático

Desenhe a base em verdadeira grandeza. Encontre os comprimentos verdadeiros de cada aresta lateral por rotação ou mudança de plano. Construa os triângulos laterais consecutivamente a partir dos lados da base, usando compasso para marcar cada vértice. Verifique se os vértices coincidentes se encontram no mesmo ponto. Adicione abas de colagem quando necessário. Teste o ajuste dobrando ao longo das arestas antes defixar permanentemente. O tempo médio para uma pirâmide regular de base triangular com método manual é de cerca de 20 a 30 minutos, dependendo da precisão exigida. Para bases pentagonais irregulares, contem entre 45 minutos e uma hora. Com ferramentas digitais, o mesmo trabalho cai para menos de 5 minutos, mas a compreensão do processo manual permanece essencial para validar os resultados gerados pelo software.
