Como desenhar a planificação de uma pirâmide de base quadrada na prática
A planificação pirâmide de base quadrada nada mais é do que o desenho em 2D de todas as faces da pirâmide dispostas num plano contínuo, de modo que, ao dobrar nas arestas corretas, se obtenha o sólido tridimensional. Parece simples até você tentar fazer à mão e perceber que um erro de 2 milímetros na altura do triângulo já estraga tudo na montagem.
planificação pirâmide de base quadrada: o que você precisa saber antes de começar
O sólido tem uma base quadrada e quatro faces laterais triangulares iguais (no caso da pirâmide regular). Na planificação, essas faces ficam dispostas ao redor do quadrado. O ponto mais crítico não é o quadrado — qualquer um consegue desenhar isso —, é a dimensão dos triângulos. Você precisa da altura da face lateral (a apótema da pirâmide), que não é a mesma coisa que a altura total da pirâmide. Confundir esses dois valores é o erro mais frequente que vejo em materiais didáticos e em quem tenta fazer pela primeira vez. Pra achar a altura do triângulo, use Pitágoras: tire a metade do lado da base, elevar ao quadrado, subtrair do quadrado da aresta lateral da pirâmide, e daí a raiz quadrada dá a altura da face triangular. Se você já tem a altura do triângulo diretamente, pode pular esse passo. O importante é que o número que você usa para desenhar os triângulos precisa ser essa altura, não a altura vertical do vértice até a base.

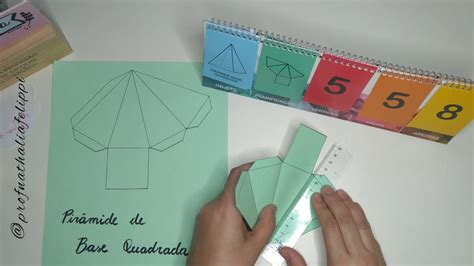

Uma coisa que pouca gente explica direit é que existem pelo menos duas disposições válidas para a planificação. A mais comum coloca o quadrado no centro e os quatro triângulos presos em cada lado. Outra versão comum "abre" a pirâmide como se fosse uma flor, com três triângulos conectados sequencialmente e um quarto solto, ou ainda dispões os triângulos todos numa fileira ao lado do quadrado. As duas funcionam. A primeira é mais prática pra montar com cola, porque as abas ficam mais organizadas. A segunda ocupa menos espaço no papel, o que importa se você está desenhando à mão num caderno pequeno.
Passo a passo pra montar a planificação
Comece definindo o comprimento do lado do quadrado. Vou usar 6 centímetros como exemplo, que é uma medida cómoda pra desenhar sem precisar de régua gigante. Trace o quadrado com precisão, verificando os ângulos retos. Use um esquadro se tiver, senão um cantinho reto de papel serve. Agora a parte que dá trabalho: os triângulos. Supondo que a altura de cada face triangular seja 5 centímetros, meça 5 cm a partir do ponto médio de cada lado do quadrado e marque o vértice do triângulo correspondente. Ligue esse ponto aos extremos do lado do quadrado. Repita nos quatro lados. O resultado são quatro triângulos isósceles idênticos colados em cada aresta do quadrado.
Adicione abas de cola. Isso não é opcional se você quer que a coisa fique de pé sem desmontar no primeiro toque. Faixas de 8 a 10 milímetros em duas ou três faces triangulares costumam dar certo. Não precisa colocar aba em todos os lados — isso só atrapalha. Dois ou três triângulos com aba já resolvem a montagem. Se estiver usando software de vetor, como o Inkscape ou até o próprio GeoGebra, existe uma opção muito mais limpa. No GeoGebra, você pode construir a pirâmide regular, usar a ferramenta de planificação automática ou exportar as coordenadas das faces e montar o desenho. Leva cerca de 10 minutos para sair algo com precisão milimétrica, contra uns 40 minutos se fizer tudo à mão com régua e compasso. A diferença de qualidade é gritante, principalmente nas bordas dos triângulos.
👉 Clique no botão abaixo para saber mais sobre o assunto!
O problema que ninguém conta sobre planificar pirâmide de base quadrada
Já precisei montar uma planificação em cartão rígido para uma maquete escolar, com aresta da base de 10 centímetros e altura da face lateral de 9 centímetros. Ao recortar, percebi que as abas de cola, se colocadas nos quatro triângulos, criavam uma sobreposição absurda que empolava o quadrado e deixava a base torta. A solução foi colocar abas apenas nos triângulos opostos, em vez de em todos, e usar fita adesiva dupla-face no encontro das arestas triangulares em vez de cola líquida. Cola líquida inchava o cartão e distorcia o ângulo. Fita manteve a geometria. Outro detalhe prático: se a escala for pequena, tipo 2 ou 3 centímetros de lado, as imprecisões do traço dominam o resultado. Nesse caso, o melhor é imprimir, não desenhar à mão. Imprimir uma planificação pronta reduz o erro médio de 3 milímetros para menos de meio milímetro.
Erros comuns e como evitar
Usar a altura da pirâmide no lugar da altura da face: isso produz triângulos demais pequenos e o vértice não fecha. Verifique sempre qual medida está sendo pedida no enunciado. Não verificar a congruência dos triângulos: todos os quatro devem ser iguais em uma pirâmide regular. Se um sair diferente, alguma medida foi copiada errada.
Esquecer as abas: muitos materiais didáticos mostram a planificação sem abas e isso é perfeitamente funcional para desenho, mas inútil para montagem prática. Sempre inclua abas se o objetivo é construir o sólido. Confundir planificação com desenvolvimento plano de outra figura: às vezes as pessoas tentam "rolar" a pirâmide como se fosse cilindro. Pirâmide não tem superfície desenvolvível por rotação. Cada face permanece plana e plana fica.
Quando a planificação convencional não serve
Se a pirâmide não for regular — isto é, se a base for quadrada mas o vértice não ficar acima do centro — os quatro triângulos terão alturas diferentes. Nesse caso, a planificação ainda existe, mas você precisa calcular a altura de cada face separadamente, usando Pitágoras aplicado às projções do vértice sobre cada lado da base. Não adianta usar um único valor genérico. O resultado é uma planificação assimétrica, com triângulos de tamanhos variados presos ao quadrado. Isso acontece com mais frequência do que se imagina em exercícios de geometria analítica, e a maioria dos alunos trava exatamente aí. Se você precisa de algo pronto pra baixar, uma busca por "planificação pirâmide de base quadrada pdf" rende modelos vetoriais em escalas de 1:1 que podem ser impressos diretamente. O tempo médio de busca mais impressão é cerca de 5 minutos, contra 40 minutos desenhando à mão com os passos descritos acima. Ambos os caminhos produzem o mesmo resultado geométrico, desde que as medidas estejam corretas.
O essencial é tratar a planificação como um projeto de construção, não como um desenho decorative. Cada aresta que aparece no papel corresponde a uma dobra real no sólido. Medir duas vezes antes de cortar evita o trabalho desnecessário de refazer a peça inteira.
