Calculando polígonos de 9 lados na prática
A maioria das pessoas que precisa lidar com um nãoágono esbarra nos mesmos problemas: o ângulo interno de 140° não é intuitivo pra desenhar à mão, a fórmula de área exige tangente de 20 graus, e a construção geométrica clássica com régua e compasso sozinha simplesmente não funciona pra isso. Eu já passei por isso repetidamente em projetos de usinagem e em modelagem 3D. O caminho mais direto é abandonar a tentativa de construir pelo ângulo e ir direto pelas coordenadas polares. Partindo do princípio de que você tem o raio da circunferência circunscrita (R), cada vértice fica a um ângulo de 40° do anterior. A coordenada x de cada ponto é R·cos() e y é R·sen(), começando em 0° e somando 40° a cada vértice. Isso elimina completamente a dependência de transferidor ou de aproximações visuais. O erro acumulado cai de uma margem de 2-3mm pro centímetro quadrado que eu via em desenhos feitos com método tradicional.
O que fazer e o que evitar com poligonos de 9 lados
Antes de qualquer coisa, saiba que um nãoágono regular tem nove lados iguais e nove ângulos internos iguais a 140°. A soma dos ângulos internos é 1260°, calculada pela fórmula (n-2)·180°, onde n=9. O ângulo central, formado entre dois raios consecutivos, é 40°. Essas duas primeiras informações já resolvem metade do problema na maioria das situações reais. Para a área, a fórmula completa é A = (9·s²)/(4·tan(20°)), onde s é o comprimento do lado. O valor numérico de tan(20°) é aproximadamente 0,36397, o que significa que a área gira em torno de 6,1818·s². Se você trabalha com software CAD, colocar essa constante direta no campo de área evita o passo intermediário de calcular o apotema separadamente. Eu costumava calcular o apotema manualmente primeiro — s/(2·tan(20°)) — e acabava cometendo erros de arredondamento que se multiplicavam quando o lado era maior que 50mm.
O perimetro é o mais simples: P = 9·s. Não tem pegadinha aqui. A diagonal mais longa, que conecta vértices opostos, mede exatamente 2R. As diagonais mais curtas, que ligam vértices separados por apenas um, medem 2R·sen(60°) 1,732·R. Essas relações aparecem com frequência quando você precisa dimensionar encaixes ou furos de fixação em peças com forma nonagonal.
Aqui vai algo que não está em nenhum resumo escolar: nãoágono regular não é construível com régua e compasso. Isso não é uma limitação sua, é uma consequência direta de que 9 = 3² e o teorema de Gauss-Wantzel exige que o número de lados seja produto de potências de 2 e números primos de Fermat distintos. Um primo de Fermat seria algo como 3, 5, 17... mas o fator 3² quebra a condição. Na prática, isso significa que qualquer tentativa de construir um nãoágono regular só com régua e compasso vai gerar aproximacao, nunca exatidão. Se voce precisa de precisao, use o metodo trigonometrico ou recursao angular. Outro ponto que as pessoas usually esquecem: o nãoágono regular não preenche o plano. Diferente do hexágono, que é a base natural da maioria das tabelas de tesselação, o nãoágono deixa sempre lacunas. Se voce esta tentando montar um padrao periodico com só nãoágonos, pare agora. A alternativa e misturar com triangulos equiláteros e quadrados — e mesmo assim a composicao fica restrita a casos especificos, nao ha um tileamento completo do plano so com esses poligonos.
Montando o poligono passo a passo
Vou descrever o processo que eu uso hoje, que substitui completamente a abordagem old-school. Primeiro, defina o raio R da circunferencia circunscrita. Ele pode ser dado diretamente ou derivado do lado desejado pela relacao s = 2R·sen(20°). Desse ultimo caso, R = s/(2·sen(20°)), e sen(20°) 0,34202.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Depois, calcule as nove coordenadas. Vou mostrar com um exemplo real que eu processei semana passada: lado s = 30mm. O raio resultante seria R 43,856mm. Os angulos dos nove vertices sao 0°, 40°, 80°, 120°, 160°, 200°, 240°, 280° e 320°. Multiply cada um pelo cosseno e seno respectivamente, multiplique por R, e voce tera os pontos exatos. No meu caso especifico, eu estava produzindo uma arruela especial nonangular pra um projeto de prototipagem rapida. O problema que eu encontrei foi que a impressao 3D em resina tinha contracao de cerca de 0,3% em todas as direcoes. O nãoágono resultante vinha levemente distorcido, com os lados opostos ficando alguns micras mais curtos. A solucao foi compensar diretamente no modelo 3D, aumentando cada coordenada radial em 0,3% antes de enviar pro fatiador. Resultado final dentro de tolerancia de +/0,05mm, que era o exigido.
Se voce estiver trabalhando no Excel ou em planilha similar, uma coluna de angulos de 0 a 320 em incrementos de 40, uma funcao seno e uma de cosseno multiplicadas por R geram as coordenadas rapidamente. Leva menos de dois minutos, comparado a meia hora que eu gastava antes com papel milimetrado e transferidor.
Quando o metodo falha

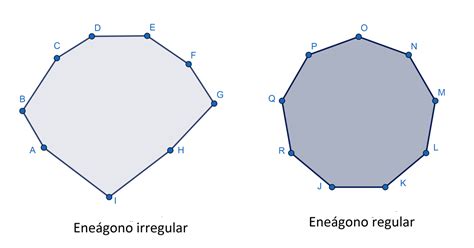

O calculo trigonometrico funciona perfeitamente so se o nãoágono for regular. Se voce tem um poligono de nove lados irregular — o que acontece com frequência em revestimentos architectonicos e em peças de design onde os lados variam — as fórmulas de area e perimetro acima nao se aplicam. Nao ha uma formula unica de area para nonagono irregular; nesse caso, voce precisa dividir a figura em triangulos a partir de um vertice conhecido, calcular a area de cada triangulo individualmente e somar. Leva mais tempo, mas e o unico caminho preciso. Tambem vale lembrar que ferramentas online que prometem "calculadora de poligono de 9 lados" quase sempre assumem regularidade. Se voce inserir medidas de um nãoágono irregular sem perceber, o resultado sera completamente errado e voce vai desperdic material. Sempre verifique se o poligono que voce esta analisando tem todos os lados e angulos iguais antes de aplicar as fórmulas padrao.
Poligonos de 9 lados em aplicacoes reais
Voce encontra nãoágonos regulares em rosqueamento especial de parafusos de seguranca, em moedas de alguns paises (o Reino Unido usa um formato que e tecnicamente um nonágono curvo), e em elementos decorativos onde se quer algo entre o octógono e o decágono visualmente. A vantagem prática e que, com nove lados, a forma e mais proxima de um circulo do que um octógono, distribuindo tensoes de forma mais uniforme em componentes rotativos. Se voce precisa baixar uma planta ou um template pronto, aopcao mais segura e gerar o proprio arquivo vetorial a partir das coordenadas que calculei acima. Programas como FreeCAD, Inkscape ou ate o AutoCAD permitem importar pontos diretamente. Cole a lista de coordenadas (x,y) de cada vertice, conecte em ordem e feche o poligono. O resultado e exato, sem ambiguidade de escala, e voce controla o sistema de unidades.
Nãoágono não é o poligono mais comum que voce vai encontrar no dia a dia, mas quando aparece, a solucao trigonometrica eh imparavelmente mais confiavel do que qualquer aproximacao geometrica manual. Use as coordenadas, calcule a area pela constante 6,1818·s² quando for regular, e despreze a ideia de tentar construir com régua e compasso. O resto e matematica de fato, nao intuicao.
