Polígonos Inscritos Numa Circunferência

Construir polígonos inscritos manualmente é mais chato do que difícil, mas dá erro fácil se você não olhar os detalhes.

Vou falar de polígonos inscritos numa circunferência porque é um daqueles tópicos que todo mundo explica de forma superficial e depois ninguém consegue aplicar quando precisa. A construção básica é simples: você tem uma circunferência e quer inserir um polígono cujos vértices fiquem exatamente sobre ela. O problema real começa quando você precisa fazer isso com precisão ou repetir o processo várias vezes.

A geometria por trás dos polígonos inscritos numa circunferência

Quando um polígono está inscrito numa circunferência, todos os seus vértices pertencem à mesma curva. Isso significa uma coisa prática: existe um único circuncentro equidistante de todos os vértices. Para um triângulo qualquer, esse ponto é a interseção das mediatrizes. Para um polígono regular de n lados, basta dividir 360 graus por n e marcar os ângulos a partir de um ponto inicial no círculo. Ora, a maioria dos manuais para de dizer aí. Na prática, o primeiro erro que eu vejo gente cometer é confundir polígono inscrito com polígono circunscrito. No inscrito, os vértices tocam a circunferência. No circunscrito, são os lados que tocam. Se você inverte isso num projeto de engenharia ou num trabalho técnico, o resultado fica completamente errado e às vezes você só percebe meses depois quando vai conferirla medição.

Como construir um polígono regular inscrito passo a passo

Vou usar o exemplo de um hexágono porque é o mais direto e ilustra bem o método que funciona para qualquer polígono regular. Pegue seu compasso. Abra com a mesma medida do raio da circunferência. Marque um ponto qualquer na circunferência e use essa abertura para intersectar o círculo. Repita o procedimento a partir de cada novo ponto de interseção até completar seis vértices. Conecte-os em sequência. O hexágono está inscrito.

Isso funciona porque o lado do hexágono regular inscrito é exatamente igual ao raio. Para outros polígonos, o raciocínio é o mesmo, só que você precisa calcular o ângulo central correspondente. Triângulo equilátero: 120 graus. Quadrado: 90 graus. Pentágono: 72 graus. Heptágono: aproximadamente 51,43 graus. Aí entra o primeiro problema real. Não existe construção com régua e compasso para todos os polígonos regulares. O heptágono, por exemplo, não é construtível exatamente. Você vai precisar de aproximações numéricas ou de software se quiser precisão. Isso é algo que poucos cursos básicos mencionam e que causa dor de cabeça na vida real.

O problema que eu encontrei na prática

Num projeto de detalhamento de estrutura metálica, precisei gerar os pontos de fixação de chapas que seguiam um padrão hexagonal inscrito num círculo de 2,4 metros de diâmetro. O desenho estava em CAD e eu precisava coordenar os pontos com a equipe de usinagem. O problema foi que o software gerou os vértices com base no centro geométrico, mas a peça real tinha uma deformação de laminação de cerca de 0,8 milímetros. Os pontos teóricos não casavam com a realidade. A solução que funcionou foi simplesmente medir os três diâmetros principais da peça com um paquímetro de bancada, calcular a média para achar o centro efetivo e reajustar todos os pontos relativos a esse novo centro. Levei uns 20 minutos. Se eu tivesse insistido com o centro teórico do desenho, as chapas teriam furos desalinhados e teríamos que refazer tudo.

Propriedades que realmente importam

Além do óbvio, existem relações geométricas que podem economizar tempo se você souber usá-las. O teorema do ângulo inscrito, por exemplo, diz que um ângulo formado por dois lados de um polígono inscrito que se encontram num vértice mede metade do arco oposto. Isso é útil quando você precisa verificar se um polígono realmente está inscrito corretamente sem depender de medições diretas. Outra propriedade que pouca gente usa é a relação entre o raio da circunferência e o lado do polígono. Para um polígono regular de n lados, o lado mede R vezes 2 vezes sen(pi/n), onde R é o raio. Eu uso essa fórmula direto numa planilha quando preciso gerar coordenadas rapidamente. Fica muito mais rápido do que construir passo a passo no papel, especialmente para n maior que 12.

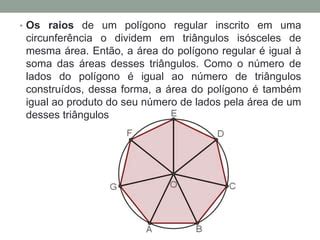

O circunraio também se relaciona diretamente com a área. A área de um polígono regular inscrito é n vezes R² vezes sen(2pi/n) dividido por 2. Parece coisa de livro didático, mas num projeto de arquitetura onde você precisa estimar materiais de cobertura poligonal, essa conta economiza pelo menos meia hora de revisão com o dimensionador.

Dígono vs polígono irregular

Polígonos irregulares também podem ser inscritos numa circunferência desde que todos os vértices pertençam a ela. A diferença é que não há simetria de rotação e você não pode usar divisão angular uniforme. O jeito é determinar a circunferência única que passa por três vértices quaisquer (isso sempre é possível para três pontos não colineares) e verificar se os demais vértices caem sobre ela. Na prática, se você está trabalhando com dados reais de campo, raramente todos os pontos vão cair exatamente na mesma circunferência. Sempre tem uma pequena dispersão. Quando isso acontece, a abordagem comum é ajustar por mínimos quadrados para encontrar a melhor circunferência de ajuste e depois projetar os pontos nela. Eu uso um algoritmo simples de ajuste que roda em menos de um segundo numa planilha com VBA. O erro quadrático médio costuma ficar na casa dos décimos de milímetro para peças bem fabricadas.

Ferramentas que valem a pena

Para construções didáticas, o GeoGebra resolve rápido e ainda mostra o rastro geométrico. Para trabalho técnico, eu recomendo usar o CAD com blocos paramétricos. Você define o raio, o número de lados, e o polígono se atualiza sozinho. Isso evita o erro clássico de copiar e colar coordenadas manualmente, que é onde a maioria das pessoas erra em projetos maiores. Se você precisa apenas das coordenadas num arquivo para importar noutra ferramenta, um script Python com a biblioteca math gera os pontos em segundos. Três linhas de código e você tem uma lista de pares (x,y) prontos para uso.

Polígonos inscritos numa circunferência na prática de projeto

O que eu posso garantir é que dominar essa construção básica resolve boa parte dos problemas de posicionamento geométrico em projetos de detalhamento. O segredo não é saber fazer o hexágono com compasso, é saber quando a construção geométrica ideal falha e como contornar isso com ajuste numérico ou medição de campo. Se o seu polígono tem muitos lados, a diferença entre o polígono inscrito e a própria circunferência diventa desprezível, mas ainda assim o cálculo dos vértices exatos é necessário quando a tolerância do projeto é apertada. Eu já vi gente usar aproximação linear entre pontos consecutivos e levar rejeição de peça por isso. O custo de fazer a conta certa de primeira é muito menor do que o custo de refazer depois.
