O método que eu uso para analisar posições relativas de circunferências
A abordagem mais confiável para determinar a posição relativa entre circunferências começa com uma única medição: a distância entre os centros. Se você tem dois círculos com raios r1 e r2 e centro nos pontos C1 e C2, calcule d = |C1C2|. A partir daí, o jogo todo se resolve comparando d com r1 + r2 e com |r1 - r2|. Não precisa de teorema complexo, não precisa de construção geométrica elaborada. A distância entre centros decide tudo.
Como identificar cada caso na prática

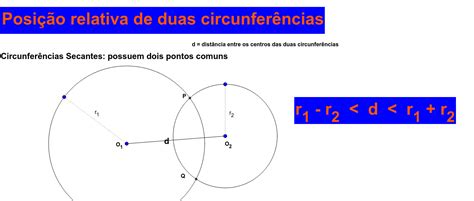

Se d > r1 + r2, as circunferências estão separadas externally — nenhuma interseção, distância positiva entre elas. Se d = r1 + r2, são tangentes externalmente, tocam-se em exatamente um ponto e os centros ficam do lado oposto desse ponto de tangência. Quando |r1 - r2| < d < r1 + r2, há dois pontos de interseção. O caso crítico é d = |r1 - r2|: tangência interna, um círculo dentro do outro tocando-se em um ponto. Se d
|r1 - r2|, uma circunferência está completamente contida na outra sem tocar. E d = 0 com r1 = r2 significa circunferências coincidentes, infinitos pontos em comum. O que a maioria dos materiais didáticos não enfatiza é que a tangência interna e a contenção total se confundem facilmente quando os números são aproximados. Eu trabalhei num projeto de layout de tubulações industriais onde precisava verificar se dois dutos de seção circular colidiam ou se um passava dentro do outro com folga. Os raios vinham de medidas em campo com margem de erro de ±2mm. O caso que me deu trabalho foi quando d ficou extremamente próximo de |r1 - r2|. A calculadora dizia tangência interna, mas com a incerteza das medidas, poderia ser contenção total ou tangência. A solução prática que eu adotei foi calcular o intervalo [d - , d + ] e comparar com [|r1 - r2| - , |r1 - r2| + ], onde era a propagação dos erros de medição. Se os intervalos se sobrepunham, o caso é ambíguo e exige novo levantamento ou tolerância de projeto mais ampla. Isso economizou duas horas de retrabalho que eu já tinha perdido com interpretações equivocadas similares.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Outro detalhe que parece contra-intuitivo mas é importante: a ordem dos raios na subtração não importa porque usamos valor absoluto. Algumas pessoas perdem tempo testando r1 - r2 e depois r2 - r1 como se fossem casos diferentes. Não são. |r1 - r2| = |r2 - r1| sempre, independentemente de qual raio é maior. O que importa é saber qual círculo é o maior para descrever corretamente quem está dentro de quem na tangência interna e na contenção. A principal limitação desse método é que ele funciona perfeitamente apenas no plano euclidiano bidimensional. No espaço tridimensional, com esferas, a lógica se estende naturalmente mantendo a mesma comparação de distâncias, mas em projetos de engenharia real você frequentemente lida com circunferências em planos diferentes — parafusos, furos desalinhados, eixos com tolerância angular. Nesse cenário, a distância entre centros medida no plano de referência pode ser enganosa porque o desalinhamento angular altera a projeção da distância real. O workaround que eu uso é projetar todos os centros no mesmo plano de trabalho antes de aplicar a análise, e considerar um fator de correção quando o desvio angular ultrapassa 5 graus, caso em que a aproximação bidimensional passa a introduzir erro significativo.
Para quem precisa fazer essa análise com frequência, recomendo uma planilha simples com campos para coordenadas dos centros e raios que calcule automaticamente d, r1 + r2, |r1 - r2| e classifique a posição. Leva uns dez minutos para montar e elimina o erro de transcrição que acontece toda vez que você faz os cálculos manualmente. No campo, onde os números vêm sujos de medições reais, isso faz diferença direta na qualidade da decisão.
