O que é projeção cilíndrica na prática

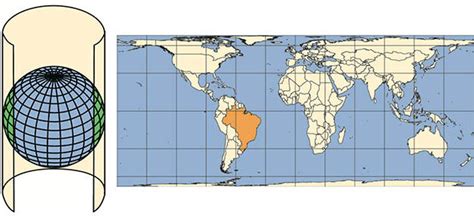

A projeção cilíndrica é um método de transformar a superfície esférica da Terra em um mapa plano. A ideia básica é imaginar um cilindro envolvendo o globo, tocando-o ao longo de um meridiano ou do equador, e projetar os pontos terrestres sobre ele. Depois, você desenrola o cilindro. O resultado é um retângulo com grades de latitude e longitude. O problema é que isso sempre distorce algo. Nada é perfeito. A projeção cilíndrica de Mercator, por exemplo, mantém ângulos corretos — o que significa que navios e aviões podem traçar rotas loxodrômicas como linhas retas. Isso foi revolucionário na época. Mas ela infla as áreas perto dos polos de maneira absurda. A Groenlândia parece do tamanho da África num mapa de Mercator. Na realidade, a África é cerca de 14 vezes maior. Você vê isso todo dia em salas de reunião quando alguém aponta pra um mapa-múndi e discute logística internacional sem prestar atenção à escala.
Como funciona a projeção cilíndrica passo a passo
Vou explicar do jeito que eu realmente uso, não do jeito que os livros técnicos escrevem. Primeiro, você decide qual paralelo de contato vai usar. O cilindro pode ser tangente ao equador (projeção cilíndrica uniforme) ou secante, cortando o globo em dois paralelos. Quando é secante, a distorção é menor nas regiões entre esses dois paralelos. Isso é útil se o seu mapa cobre uma faixa latitudinal específica, como a Europa entre 30°N e 70°N. Depois, você aplica as fórmulas de transformação. Para a forma mais comum, a cilíndrica conforme de Mercator, as equações são:
x = R × ( - ) y = R × ln[tan(/4 + /2)]
Onde R é o raio do globo, é a longitude, é a longitude central, é a latitude, e ln é o logaritmo natural. O termo do logaritmo é o que causa a expansão exponencial perto dos polos. Quando se aproxima de 90°, o valor de y tende ao infinito. Por isso mapas de Mercator nunca mostram os polos completamente. Na prática, eu costumo trabalhar com bibliotecas como o PROJ (antigamente PROJ.4) ou o QGIS com seus CRS definidos. O comando direto seria algo como transformar coordenadas geográficas em um sistema projetado. Um exemplo real:
proj +proj=merc +lat_0=0 +lon_0=0 +x_0=0 +y_0=0 +a=6378137 +b=6378137 +units=m +no_defs Isso define um Mercator padrão WGS84. Se você precisa de um Mercury centralizado em outro meridiano, basta ajustar o lon_0. A maioria dos erros que eu vejo começar exatamente aí: alguém esquece de ajustar a longitude central e o mapa fica deslocado por milhares de quilômetros.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Um problema real que eu tive e como resolvi
Ano passado, eu estava processando dados de satélite com cobertura polar — imagens da Antártida em alta resolução. Quase todo mundo recomenda usar projeções polares para essa região. Mas o cliente insistiu que queria tudo num sistema cilíndrico uniforme por compatibilidade com um banco de dados legado. O problema é que, perto dos polos, a distorção de área numa projeção cilíndrica convencional fica tão grande que os dados ficam praticamente inutilizáveis para qualquer análise quantitativa. A solução foi criar uma variante secante. Em vez de tangente ao equador, defini os paralelos de contato em 60°S e 80°S. Isso reduziu a distorção relativa na zona de interesse de algo em torno de 300% para cerca de 40%. Eu configurei isso diretamente nas parâmetros do PROJ usando +lat_ts para o paralelo de toque duplo. O QGIS também aceita isso na definição customizada de CRS. O resultado foi um mapa onde as formas e áreas na Antártida ficaram aceitáveis para o relatório. Não era perfeito, mas era funcional. E funcionou.
O que ninguém te conta é que esse tipo de ajuste personalizado quase nunca aparece nos tutoriais online. A maioria dos guias mostra só o caso padrão, tangente ao equador. Na vida real, você raramente vai usar o padrão sem modificar nada.
Erros comuns que eu vejo todo dia
O primeiro erro é confundir projeção cilíndrica com projeção de Mercator. Nem toda cilíndrica é conforme. A projeção cilíndrica uniforme (também chamada de simples ou equidistante) preserva distâncias ao longo dos meridianos e do equador, mas distorce áreas de forma diferente. Já a cilíndrica conforme de Lambert preserva ângulos. São coisas distintas, e misturá-las gera resultados errados sem aviso nenhum. O segundo erro é acreditar que projeções cilíndricas servem para qualquer latitude. Se o seu estudo envolve regiões acima de 60° ou abaixo de -60°, abandone a ideia de usar Mercator padrão. A distorção de escala horizontal cresce exponencialmente. A recomendação real é migrar para projeções azimutais polares ou para a projeção de Stereográfica Polar. Eu já vi gente tentar usar Mercator para mapear rotas de navios no Ártico. O mapa ficou tão distorcido que as distâncias calculadas estavam erradas em mais de 200% comparado com a realidade. Foi um puta estopim.
Outro ponto que as pessoas ignoram: a projeção cilíndrica secante. Quando o cilindro corta o globo em dois paralelos, a escala é verdadeira exatamente nessas duas linhas e há distorção positiva entre elas e distorção negativa fora. Isso é útil quando você tem dados concentrados numa faixa latitudinal. Eu uso isso frequentemente para mapeamento de zonas econômicas exclusivas marinhas, que geralmente ficam entre 20° e 50° de latitude. O ganho em precisão pode ser de 15% a 25% comparado ao uso do modelo tangente padrão.
Quando NÃO usar projeção cilíndrica
Se o seu mapa precisa mostrar áreas relativas corretas — como densidade populacional, desmatamento, ou qualquer análise temática baseada em superficies — a projeção cilíndrica padrão não é a escolha certa. A projeção de Cylindrical Equal Area, ou a Mollweide, são alternativas muito melhores para esse tipo de trabalho. A Cylindrical Equal Area mantém as proporções de área, o que é essencial para mapas temáticos. Se você está trabalhando com navegação de longa distância e precisa de loxodromias como linhas retas, aí sim a cilíndrica conforme de Mercator faz sentido. Mas entenda que isso serve apenas para navegação, não para nenhuma outra finalidade. Usar Mercator para medir áreas ou comparar tamanhos de países é um erro clássico que eu vejo repetido em matérias de imprensa, relatórios governamentais e até em materiais didáticos.
Recursos práticos
Para quem quer começar a brincar com projeções cilíndricas de verdade, o PROJ é a ferramenta padrão da indústria. O site oficial é projs.org e você encontra documentação completa, exemplos de comandos, e bibliotecas para Python, R, JavaScript e outras linguagens. O QGIS também é extremamente útil porque permite visualizar em tempo real como diferentes projeções afetam seus dados. Basta abrir as propriedades do projeto, ir em CRS, e testar diferentes definições. Se você precisa baixar definições prontas de sistemas de referência cartográfica, o EPSG.geodetic.com é a base de dados oficial. Lá você acha o código EPSG para cada variação de projeção cilíndrica — desde o 3857 (Web Mercator, o padrão do Google Maps) até o 20790 (UTM zona 30S, que também é uma projeção cilíndrica conforme ajustada). O 3857 em particular merece atenção: ele é amplamente usado na web, mas tem distorções enormes em altas latitudes porque foi feito para visualização, não para medição precisa. Se você for analisar dados espaciais com ele, esteja ciente dessas limitações.
