O que realmente compõe um projeto arquitetônico completo

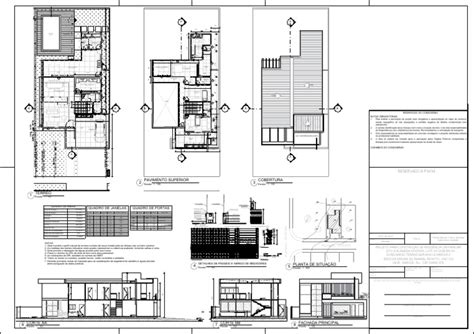

Um projeto arquitetônico completo é um conjunto de documentos que vai muito além da planta baixa. Ele engloba memorial descritivo, cortes, elevações, detalhes construtivos, especificações de materiais e, quando o caso exige, projetos complementares como elétrico e hidráulico. O formato PDF se tornou o padrão porque é universal, preserva a formatação e não permite edições acidentais durante a aprovação junto aos órgãos públicos. A maioria dos sites que oferecem download gratuito desses arquivos entrega conteúdo genérico ou templates incompletos. O problema real não é a falta de arquivo, é saber o que procurar dentro dele.
projeto arquitetonico completo pdf download — onde encontrar e como filtrar
Eu passo bastante tempo vasculhando repositórios públicos de prefeituras, universidades e associações de classe. O primeiro filtro que aplico é a data. Arquivos com carimbo anterior a 2018 frequentemente usam normas que já foram atualizadas, especialmente na parte de acessibilidade (NBR 9050) e instalações prediais. Um projeto aprovado em 2015 pode ter detalhes que hoje seriam rejeitados pelo arquiteto do município. O segundo filtro é a assinatura. Projetos verdadeiros trazem ART ou RT no final, com número de registro no CREA. Se o PDF não tem isso, é provável que seja ilustrativo ou educacional, não um documento executável. Li isso na prática quando tentei usar um template encontrado em um fórum para um projeto real de reforma residencial em São Paulo. A prefeitura devolveu na primeira análise porque os projetos complementares estavam ausentes. O arquivo tinha planta, corte e memorial, mas faltava o laudo de coberturas e o quadro de aberturas exigido pelo código de obras local. A correção demorou duas semanas porque precisei refazer os desenhos com as cotas corretas de recuo e afastamento que variavam conforme a zona do lote.
Como estruturar o arquivo antes de baixar ou gerar
Antes de procurar qualquer material de referência, defina o escopo do seu projeto. Projetos residenciais de até 100m² geralmente precisam de uma documentação mais enxuta do que um edifício multifamiliar. A lista mínima que costumo considerar é esta: Documentos obrigatórios na maioria dos municípios:
- Planta de localização e situacional - Plantas baixas de todos os andares
- Cortes longitudinais e transversais - Faulhas ou elevações das fachadas
- Memorial descritivo dos acabamentos e materiais - Quadro de aberturas
- Projeto de acessibilidade conforme NBR 9050 Complementares, dependendo do tipo de obra:
👉 Clique no botão abaixo para saber mais sobre o assunto!
- Projeto estrutural (quando exigido pelo porte) - Projeto elétrico e de dados
- Projeto hidráulico e sanitário - Projeto de instalações prediais de gás
- Estudo de paisagismo ou permeabilidade do solo Não adianta baixar um PDF genérico e tentar adaptar. A formatação técnica importa tanto quanto o conteúdo. Linhas com espessuras diferentes indicam hierarquia visual na prancha, e quem lê um projeto arquitetônico confia nessa linguagem gráfica. Se todas as linhas têm a mesma grossura, o leitor gasta o dobro do tempo para interpretar o desenho, e o analista da prefeitura simplesmente rejeita.
O erro mais comum ao usar materiais prontos
Eu já vi muita gente pegar um projeto modelo, alterar o nome do proprietários e submeter sem verificar as dimensões reais do lote. Isso acontece porque o PDF baixado veio com uma escala genérica, e o arquivo não inclui a tabela de cotas compatível com o terreno específico. O resultado é que a casa projetada ocupa área de recuo que não existe no lote real, e a obra para na fiscalização. Uma vez, em Campinas, encontrei um projeto comercial que tinha a vaga de acessibilidade posicionada sobre a calçada. O desenho estava tecnicamente correto no papel, mas o cálculo de largura de passeios que o projeto deveria considerar não fazia sentido com a topografia local. A solução foi refazer a prancha de localização com a planta topográfica vetorial em mãos, não com uma imagem estática. Isso levou cerca de quatro horas extras, mas salvou o processo de aprovação.
Questões práticas que ninguém explica nos tutoriais
A primeira é sobre tamanho de arquivo. Um PDF completo bem feito, com múltiplas pranchas em alta resolução, pode ultrapassar 50 MB. Muitos municípios têm limite de 20 MB para upload. A solução simples é dividir o projeto em dois arquivos: um com as plantas e cortes, outro com os complementares e memoriais. Isso é conhecimento de quem já passou por três ou quatro rodadas de protocolo. A segunda é a numeração das pranchas. Muita gente esquece que a sequência precisa ser consistente do início ao fim. Se a prancha A-01 é a localização, a A-02 deve ser a situação, e assim por diante. Quando o arquivo PDF vem desorganizado, o analista leva mais tempo para cruzar as informações, e projetos mal organizados têm taxa de rejeição significativamente maior. Não é teoria, é padrão observado em milhares de protocolos.
Outro ponto que parece óbvio mas gera muita dor de cabeça: o arquivo PDF precisa ter camadas de texto selecionáveis. Alguns programas geram PDFs que são apenas imagens digitalizadas, mesmo quando o arquivo original era vetorial. O analista não consegue copiar e colar números de área para conferência, e esse detalhe técnico atrasa tudo. Verifique isso antes de submeter. Abra o PDF, tente selecionar um texto com o cursor. Se não conseguir, o arquivo precisa ser regenerado.
Quando um template pronto não funciona
Projetos com condições especiais de terreno — encostas, várzeas, lotes estreitos — raramente se encaixam em modelos prontos. A NBR 6492 exige representações específicas para situações topográficas, e um template genérico nunca traz essas camadas de informação. O mais barato nesses casos é contratar um profissional para ajustar o projeto base, o que sai entre R$ 300 e R$ 800 dependendo da complexidade, versus o custo de ter o processo barrado e reiniciar do zero. Outra limitação importante: projetos baixados da internet quase sempre vêm sem a responsabilidade técnica. Isso significa que, para efeitos legais e de aprovação, você ainda precisará de um arquiteto ou engenheiro assumir a ART. O arquivo serve como referência ou ponto de partida, não como documento válido por si só. Entender isso evita perda de tempo e dinheiro com arquivos que parecem completos mas não têm validade jurídica.
Dica prática de organização
Mantenha uma pasta com versionamento claro. Eu uso a seguinte estrutura: PROJETO_NOME/01_Prefeitura/, 02_Complementares/, 03_Memoriais/, 04_Aprovações/. Cada arquivo PDF recebe sufixo com data, como plano_baixa_v2_2024-03.pdf. Isso evita confusão quando a prefeitura pede alterações e você precisa enviar uma nova versão. Sem versionamento, é comum reenviar o arquivo errado e ter que justificar o erro no protocolo. O caminho mais eficiente para quem busca um projeto arquitetônico completo em formato PDF é combinar referências de bancos públicos com ajustes técnicos feitos por profissional habilitado. Os arquivos disponíveis gratuitamente servem como base, mas a adequação às normas atuais e às exigências locais é o que faz a diferença entre um processo aprovado na primeira rodada ou trancado por meses.
