O que você precisa saber sobre projeto arquitetônico em PDF

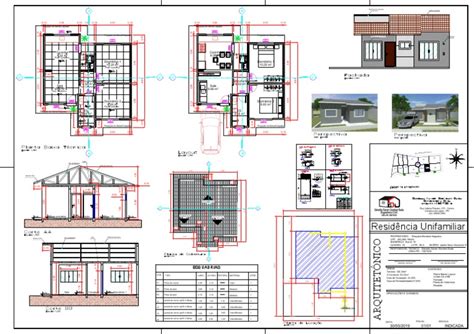

A maioria dos escritórios de arquitetura no Brasil e em Portugal entrega os projetos em PDF porque é o formato mais estável para visualização e impressão. Você envia o arquivo, o cliente ou a prefeitura abre e vê exatamente o que você criou, sem depender do software original que foi usado para gerar a prancha. Isso elimina aquele problema clássico de "meu AutoCAD tá desatualizado e não consigo abrir o arquivo do arquiteto". Um projeto arquitetônico completo em PDF normalmente inclui plantas baixas, cortes, elevações, detalhes construtivos, memorial descritivo e, às vezes, tabelas de acabamentos. O arquivo pode variar de 10 MB a 500 MB dependendo da quantidade de pranchas e da resolução das imagens. Para uma obra residencial simples de um pavimento, o PDF final costuma ficar entre 20 e 50 MB. Já para um prédio comercial, você pode facilmente passar de 300 MB.
projeto arquitetonico pdf - configuração prática de exportação
Quando você vai exportar seu projeto arquitetônico para PDF, o segredo está nas configurações. A maioria dos softwares permite ajustar compressão, resolução e embedagem de fontes. Eu recomendo configurar a exportação com resolução de no mínimo 150 DPI para visualização em tela, mas 300 DPI se houver chance de alguém imprimir as pranchas em formato A3 ou menor. Para documentos que vão para prefeitura, 200 DPI costuma ser o padrão aceitável na maioria das cidades brasileiras. O problema mais comum que eu encontro na prática é o PDF que abre perfeito no seu computador e fica ilegível no do cliente. Isso acontece porque as fontes não foram totalmente embutidas. Na minha experiência, o ArchiCAD 27 e o Revit 2024 têm comportamentos diferentes na hora de embutir fontes. No ArchiCAD, você precisa ir em Arquivo > Exportar > PDF > Configurações e marcar a opção "Emburrar todas as fontes". No Revit, o processo é mais transparente, mas às vezes o driver de plotagem do Windows interfere. Já me aconteceu de um PDF sair com caracteres substituídos por quadrados vazios porque o cliente não tinha a fonte instalada e o arquivo original não tinha as fontes embutidas corretamente.
Outra coisa importante é a separação das camadas. Alguns arquitetos preferem entregar um único PDF com todas as pranchas em sequência. Outros prefiram um arquivo por prancha. Não há regra absoluta. O que funciona na prática é perguntar ao cliente ou à secretaria que vai receber o documento qual formato ele prefere. Em São Paulo, por exemplo, a maioria das prefeituras exige um único arquivo PDF com todas as pranchas numeradas. Em Lisboa, é mais comum receberem arquivos separados por especialidade.
Problemas técnicos e soluções que funcionam
Você vai encontrar problemas. O mais frequente é o PDF que demora mais de 2 minutos para abrir em um computador comum. Isso geralmente acontece porque há imagens de alta resolução embutidas em algumas pranchas e o visualizador não consegue processar tudo de uma vez. Minha solução prática é separar o projeto em dois arquivos: um PDF leve para consulta rápida (com imagens em 150 DPI) e um PDF completo para impressão (com imagens em 300 DPI). A separação leva cerca de 10 minutos a mais no final do trabalho, mas economiza muito tempo de suporte técnico quando o cliente reclama que o arquivo não abre. Um problema menos óbvio é a diferença de escala entre as pranchas. Quando você importa elementos de outros arquivos DWG ou DGN para dentro do seu PDF, a escala pode mudar se as unidades não estiverem configuradas corretamente. Eu sempre verifico a escala de uma prancha imprimindo uma linha de 1 metro em papel A4 e medindo com régua física antes de enviar o arquivo. Isso leva 5 minutos e evita que um cliente reclame meses depois que a cozinha ficou com as medidas erradas no papel.
O formato PDF também tem limitações quando se trata de informações tridimensionais. Um projeto arquitetônico em PDF é plano por definição. Se você precisa mostrar volumes, fachadas ou relações espaciais complexas, o PDF não é o formato ideal. Nesses casos, eu costumo complementar com um vídeo walkthrough ou com um arquivo PDF interativo que contém links para modelos 3D. O custo adicional é baixo, mas o benefício na comunicação com o cliente é alto.
Dicas técnicas que poucos arquitetos consideram
A maioria dos arquitetos foca apenas no conteúdo das pranchas e esquece da organização dos arquivos. Quando você entrega um projeto em PDF, o nome do arquivo deve conter informações claras: identificação do projeto, data e versão. Um arquivo chamado "projeto_final_v3.pdf" é um convite para confusão. O ideal é algo como "Residencial_Silva_Planta_Baixa_2024_01.pdf". Isso parece bobo, mas resolve metade dos problemas de versões duplicadas que eu vejo no dia a dia dos escritórios. Outro ponto negligenciado é a compressão de arquivos grandes. Um PDF de 400 MB pode parecer seguro, mas na prática é difícil de compartilhar por WhatsApp ou e-mail. Ferramentas como o Adobe Acrobat Pro permitem recomprimir o PDF mantendo a qualidade visual sem perder informação técnica significativa. Eu recomendo testar a recompressão em uma prancha de teste antes de aplicar no arquivo inteiro. O resultado geralmente é um arquivo entre 80 e 120 MB, que ainda mantém legibilidade em qualquer dispositivo.
Existe também o problema da assinatura digital. Se o projeto precisa ser assinado eletronicamente, o PDF deve estar configurado para receber essa assinatura sem alterar o conteúdo visual. Algumas assinaturas digitais aplicam carimbos que cobrem parte do desenho técnico. Minha solução é usar assinaturas com carimbo posicionado em área branca da prancha, preferencialmente no canto inferior direito, onde normalmente ficam os quadros de assinatura. Isso preserva a integridade do projeto e cumpre os requisitos legais.
Alternativas ao PDF quando ele não funciona
Nem sempre o PDF é a melhor escolha. Se o projeto vai passar por revisões frequentes ou se precisa ser editado por múltiplas partes, um formato aberto como DWG ou IFC pode ser mais adequado. O PDF é excelente para disseminação final, mas péssimo para trabalho colaborativo em andamento. Eu vejo muitos escritórios entregarem PDFs para clientes que depois precisam solicitar alterações, e o resultado é uma bola de neve de ajustes que começam a ser feitos em cópias desatualizadas. Para projetos que exigem integração com outras disciplinas, como estrutura e instalações, o formato IFC (Industry Foundation Classes) tem se mostrado uma alternativa viável. Ele preserva informações geométricas e não geométricas de forma mais rica que o PDF. O problema é que a adoção ainda é incipiente no Brasil, e muitos escritórios de engenharia e construtoras não têm ferramentas compatíveis. Até que o mercado amadureça nesse aspecto, o PDF permanece como o padrão factual para entrega de projetos arquitetônicos.
Um caso específico em que o PDF falha completamente é quando o projeto contém animações ou simulações de iluminação natural. Aqui, o formato ideal seria um arquivo de vídeo ou uma apresentação interativa. Eu já perdi a conta de quantas vezes vi clientes receberem PDFs estáticos de projetos que haviam sido discutidos com base em animações de simulação energética. O resultado é uma gap enorme entre o que foi apresentado no início do projeto e o que está no documento final em PDF.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Processo prático de criação e revisão
O processo de criar um projeto arquitetônico em PDF começa muito antes da exportação final. A qualidade do PDF depende da qualidade dos arquivos-fonte. Se as pranchas foram montadas com camadas mal organizadas, cotas sobrepostas ou legendas inconsistentes, nenhum processo de exportação vai resolver esses problemas. Eu passo cerca de 20% do tempo total do projeto na organização das pranchas e dos arquivos. O resto fica com a revisão técnica e a exportação. Uma verificação importante antes de exportar é a consistência de escalas entre todas as pranchas. Muitas vezes, copiar e colar elementos de uma prancha para outra faz com que a escala seja mantida, mas o contexto muda. Um detalhe que está em escala 1:20 em uma prancha pode aparecer como 1:50 em outra se o espaço de desenho tiver sido ajustado. Eu recomendo verificar pelo menos três pranchas aleatórias do projeto usando a ferramenta de medida do visualizador de PDF. Se uma dessas medições estiver errada, todo o projeto está comprometido.
A etapa final de revisão do PDF deve incluir uma verificação de legibilidade em diferentes dispositivos. Eu costumo abrir o arquivo no computador, no tablet e no celular antes de enviar para o cliente. Problemas de legibilidade em telas pequenas são frequentes, especialmente quando se trata de detalhes construtivos em escalas pequenas. Um detalhe de ligação entre laje e parede que aparece perfeitamente em A3 pode ser ilegível em uma tela de celular de 6 polegadas. Nesses casos, a solução é criar um zoom ou uma prancha separada com o detalhe ampliado.
Configurações específicas por software
Cada software de desenho técnico tem suas particularidades na hora de exportar PDF. No AutoCAD, a configuração de plotagem via driver "DWG to PDF.pc3" oferece um equilíbrio bom entre qualidade e tamanho de arquivo. Você pode ajustar a resolução e a compressão diretamente nas propriedades do plotter. No ArchiCAD, o processo é mais integrado ao modelo BIM, e a qualidade do PDF tende a ser superior porque o software já otimiza automaticamente a geometria para o formato de saída. A desvantagem é que o ArchiCAD tende a gerar arquivos maiores que o AutoCAD para o mesmo conteúdo. No Revit, a exportação para PDF passa pelo sistema de plotagem do Windows, o que pode ser um problema se o driver não estiver configurado corretamente. Eu recomendo instalar o driver Adobe PDF ou o Microsoft Print to PDF e usar esses drivers como base para a configuração de plotagem. Isso evita muitos dos problemas de fontes e escalas que surgem com drivers genéricos. O tempo de configuração inicial é de cerca de 15 minutos, mas economiza horas de retrabalho depois.
Softwares mais novos como o SketchUp têm recursos de exportação para PDF bastante básicos. Se você está usando o SketchUp para visualizar o projeto, não conte com a exportação de PDF para entrega final. O resultado raramente atende aos padrões técnicos exigidos em projetos arquitetônicos profissionais. O SketchUp é útil para apresentações visuais, mas para o projeto técnico em si, você precisa de ferramentas mais robustas.
O que considerar ao receber um PDF de projeto
Se você está recebendo um projeto arquitetônico em PDF como cliente ou como profissional de outra área, existem algumas verificações importantes a fazer. Primeiro, confirme se todas as pranchas estão presentes e numeradas corretamente. Um projeto que falta uma prancha pode ter informações construtivas essenciais omitidas. Segundo, verifique se as escalas estão corretas usando uma régua física em uma impressão de teste. Terceiro, confira se o memorial descritivo está completo e coerente com as pranchas. É comum encontrar PDFs de projetos que parecem completos à primeira vista, mas que têm inconsistências entre as pranchas e o memorial descritivo. Uma parede que aparece como alvenaria estrutural na planta pode estar descrita como vedação no memorial. Essas discrepâncias geram problemas sérios na execução da obra. Por isso, recomendo sempre cruzar as informações entre as diferentes partes do projeto antes de iniciar qualquer trabalho baseado nelas.
Outro ponto importante é a versão do arquivo. Se você recebeu um PDF que está marcado como "preliminar" ou "em revisão", verifique se essa marcação corresponde à versão que realmente foi entregue. Há casos de projetos que circulam entre múltiplas versões e o cliente acaba trabalhando com uma versão desatualizada. O ideal é sempre solicitar uma cópia do arquivo com data de geração e número de versão claramente indicados.
Armazenamento e distribuição de arquivos
Uma vez que o projeto está em PDF, a forma como você armazena e distribui esse arquivo tem implicações práticas importantes. O arquivo deve ser salvo em um local acessível tanto para você quanto para o cliente, com backup em nuvem. Eu recomendo o uso de serviços como Google Drive ou Dropbox para armazenamento compartilhado, pois eles permitem controle de versão e histórico de alterações. Isso evita a situação em que você perde a versão final do projeto porque trabalhou em uma cópia local desatualizada. Para distribuição, evite enviar arquivos superiores a 50 MB por e-mail. A maioria dos servidores de e-mail corporativos e institucionais rejeita attachments muito grandes, o que pode atrasar a entrega do projeto. Nesse caso, o ideal é usar um link de download temporário ou um serviço de compartilhamento de arquivos como WeTransfer. O importante é garantir que o arquivo chegue ao destino sem corromper.
A conservação do PDF a longo prazo também merece atenção. Arquivos PDF bem configurados podem durar décadas sem perda de qualidade, mas arquivos mal gerados podem corromper com o tempo. Eu recomenda fazer uma cópia de segurança em formato paperless a cada 6 meses, atualizando os arquivos para as versões mais recentes dos padrões PDF. Isso garante que, no futuro, você ainda consiga abrir e visualizar os projetos sem problemas.
Resumo técnico sem rodeios
O projeto arquitetônico em PDF é, na prática, a forma mais confiável de entregar documentação técnica. Ele elimina dependências de software específico, mantém a integridade visual das pranchas e permite impressão de qualidade. Mas exige atenção nas configurações de exportação, na organização dos arquivos e na verificação final de todas as pranchas antes do envio. Investir 30 minutos nessas verificações evita semanas de correções e retrabalho posterior. Os problemas mais frequentes estão relacionados a fontes não embutidas, escalas inconsistentes e arquivos excessivamente grandes. Cada um desses problemas tem uma solução técnica específica, mas todas exigem que você entenda o processo de exportação do software que está utilizando. Não basta clicar em "salvar como PDF" e esperar que tudo funcione. A qualidade do PDF depende diretamente da qualidade das configurações e da organização dos arquivos-fonte.
