Propriedade que permite a deformação dos materiais: o que realmente acontece quando você aplica carga
O que é a propriedade que permite a deformação dos materiais

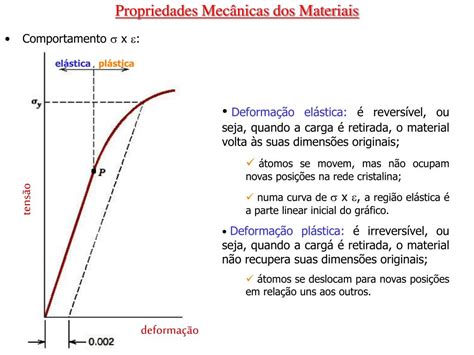

A propriedade que permite a deformação dos materiais se chama plasticidade. Quando você aplica uma força suficiente para ultrapassar o limite elástico de um material, ele passa a se deformar de forma permanente. A carga sai e o material não volta ao formato original. Isso é plástico. Antes disso, existe o regime elástico, onde a deformação é reversível e descrita pela lei de Hooke. O limite de escoamento é o ponto exato onde essa transição acontece. A partir dele, o material começa a fluir. Diferentes ligas metálicas têm comportamentos distintos nesse campo. O aço doce mostra um patamar de escoamento bem definido. O alumínio não mostra esse patamar claro, então se usa o método da tensão offset a 0,2% para determinar o limite convencional de escoamento. É uma diferença prática importante, porque errar na identificação do regime leva a projetos que falham prematuramente.
Ductilidade e maleabilidade são variações específicas da plasticidade. Ductilidade é a capacidade de deformar sob tração sem romper, medida pela alongamento percentual ou redução de área no ensaio de tensão. Maleabilidade é a capacidade de deformar sob compressão, como na laminação ou forjamento. Ambos dependem da microestrutura, da temperatura e da taxa de deformação aplicada.
Como verificar a plasticidade na prática
O ensaio de tração uniaxial é o método padrão. Você prepara um corpo de prova normalizado, mede as dimensões iniciais com paquímetro de precisão e micrômetro, coloca na máquina universal e inicia a carga controlada por deslocamento. O equipamento registra força e alongamento em tempo real. Com esses dados, você constrói a curva tensão-deformação. O módulo de Young aparece na região elástica linear. O limite de escoamento marca o fim do comportamento reversível. A resistência à tração é o pico da curva. O ponto de ruptura vem depois. A área sob a curva até a ruptura representa a tenacidade do material, ou seja, a energia que ele consegue absorver antes de fraturar.
Para metais não ferrosos sem patamar de escoamento claro, como o alumínio 6061, você traça uma linha paralela à região elástica partindo de 0,2% de deformação. O ponto de interseção com a curva é o limite convencional. Esse detalhe parece pequeno, mas quem faz cálculo estrutural sem levar isso em conta projeta componentes que cedem sob carga operacional normal. Já vi peça de suporte em alumínio escorregar porque o engenheiro usou o limite elástico teórico em vez do convencional.
Fatores que alteram a deformação plástica
A temperatura é o fator mais direto. Metais ganham plasticidade com o calor. O aço em temperatura ambiente tem ductilidade moderada. Quando aquecido acima de 600°C, o mesmo aço se comporta quase como uma massa maleável, permitindo forjamento pesado sem trincas. Revertidamente, abaixo de 0°C muitos aços perdem ductilidade e ficam propensos a fratura frágil. O ensaio de tenacidade ao impacto Charpy foi desenvolvido justamente para quantificar essa transição dúctil-frágil. A taxa de deformação também importa. Carregamento rápido, como um impacto, não dá tempo para os mecanismos de deslizamento de discordâncias se propagarem. O material responde com maior resistência aparente, mas menor deformação antes da ruptura. Em ensaios de tração convencionais a 1mm/min, os valores de alongamento são bem diferentes dos obtidos em testes de alta velocidade.
O encruamento é outro fenômeno essencial. Cada vez que você deforma plasticamente um metal, ele fica mais resistente e menos dúctil. As discordâncias se acumulam, a densidade de defeitos cresce, e o limite de escoamento sobe. Esse é o princípio por trás do forjamento a frio e do arame recozido. Mas o encruamento também é um problema quando você precisa fazer múltiplas operações de conformação. Sem recozimento intermediário, o material trinca.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Problema real que encontrei e como resolvi
Trabalhando com ligas de titânio grau 5 para peças aeroespaciais, precisei determinar o comportamento plástico sob simulação de processos de usinagem. O material mostrava encruamento acentuado e sensibilidade térmica elevada. As curvas de tensão-deformação obtidas em laboratório a temperatura ambiente não representavam as condições reais de corte, onde a zona de deformação atinge 800°C ou mais. O modelo numérico que estávamos usando previa defeitos superficiais que não apareciam na prática, e na realidade as peças trincavam de formas diferentes das simuladas. A solução foi refazer os ensaios de tração com controle de temperatura acoplado ao sistema de aquisição de dados, usando células de carga calibradas para altas temperaturas e extensômetros de alta temperatura com fibra de quartzo. Os dados corrigidos ajustaram o modelo constitutivo e eliminamos o gap entre simulação e produto real. Gastei cerca de três semanas só na preparação dos ensaios térmicos, mas o custo de refazer lotes de peças defeituosas era muito maior.
Pequenos equívocos que atrapalham quem está começando
Muitos confundem plasticidade com elasticidade. Um elástico de borracha se deforma muito e volta. Isso é elasticidade, não plasticidade. A deformação é reversível. O aço que você curva até ficar dobrado e permanece dobrado é plasticidade. A distinção é simples, mas aparece com frequência em projetos mal fundamentados. Outro erro comum é tratar a plasticidade como propriedade fixa. Ela varia com a direção de laminação, com o tratamento térmico prévio, com a história de deformação. Uma chapa de aço pode ter ductilidade diferente na direção longitudinal em relação à transversal. Se você não considerar a anisotropia, uma peça estampada pode rachar na direcao errada durante a produção.
Também é errado assumir que todos os materiais têm comportamento plástico. Cerâmicas estruturais, vidro e algumas ligas intermetálicas se comportam de maneira essencialmente frágil. Eles carregam até a ruptura sem deformação plástica perceptível. Nesses casos, o parâmetro relevante muda para tenacidade à fratura e não para alongamento ou redução de área.
Limitações da caracterização por ensaio de tração
O ensaio uniaxial é útil, mas não conta a história completa. A plastificação em serviços reais raramente ocorre sob carregamento uniaxial puro. Estados multiaxiais de tensão alteram significativamente a condição de escoamento. O critério de von Mises é uma aproximação razoável para metais, mas ele ignora efeitos hidrostáticos que podem ser relevantes em certos materiais porosos ou em condições de triaxialidade elevada. Além disso, o ensaio de tração padrão não captura efeitos de taxa de deformação a menos que você use equipamento de alta velocidade. Se a aplicação envolve impacto ou colisão, os dados do ensaio lento podem subestimar a resistência e superestimar a ductilidade. O modelo constitutivo derivado desses dados dará resultados enganosos em simulações dinâmicas.
Para casos onde o ensaio de tração é insuficiente, o ensaio de compressão uniaxial complementa a análise, especialmente para processos de forjamento. O ensaio de torção fornece dados sobre comportamento plástico sob cisalhamento puro. Em situações avançadas, a combinação de múltiplos ensaios com ajuste de modelos constitutivos, como o modelo de Johnson-Cook para taxas elevadas e temperaturas variadas, entrega resultados mais confiáveis.
Referências rápidas para consulta
Os padrões ASTM E8/E8M cobrem o procedimento completo de ensaio de tração para metais. O ISO 6892-1 traz a versão internacional equivalente. Para dados de propriedades mecânicas, o ASM Handbook, Volume 1 - Properties and Selection: Metals, Handbooks é a referência mais completa disponível. O Callister, Materials Science and Engineering oferece uma base teórica sólida para entender os mecanismos microscópicos por trás da plasticidade. Se você trabalha com simulação numérica, livros sobre modelagem constitutiva de materiais, como os que tratam de plasticidade com encruamento isotrópico e cinemático, ajudam a traduzir dados experimentais em parâmetros utilizáveis em softwares do tipo Abaqus ou Ansys. A conversão direta entre dados da máquina e parâmetros do modelo exige cuidado com a engenharia de true stress e true strain, algo que muitos materiais introdutórios não detalham com profundidade suficiente.
