Quadrilátero circunscritível na prática
Quadrilátero circunscritível é aquele que admite uma circunferência inscrita tangente aos quatro lados. A condição necessária e suficiente está na clássica condição de Pitot: a soma dos comprimentos dos lados opostos deve ser igual. Ou seja, se o quadrilátero tem lados a, b, c, d nessa ordem, ele é circunscritível se e só se a + c = b + d. Essa definição aparece em todo livro de geometria, mas o problema real é verificar isso quando você só tem dados numéricos ou coordinates, e não uma figura perfeitamente construída. Eu tive isso na última semana: um cliente trouxe as medidas aproximadas de um terreno irregular na forma de um quadrilátero — 12,3 m, 8,7 m, 14,1 m e 6,9 m — e perguntou se dava para instalar um sistema de irrigação com um centro de aspersão equidistante dos quatro lados. A ideia era basicamente encaixar um polígono circunscritível. A soma a + c deu 26,4 m e b + d também deu 25,6 m. Erro de 0,8 m em medições de campo. Não é circunscritível com esses dados crus.
O que eu fiz foi ajustar os lados usando mínimos quadrados sujeitos à restrição a + c = b + d. O resultado foi um conjunto de lados ajustados que satisfaz a condição dentro de uma tolerância aceitável, e aí sim construí a circunferência inscrita. Esse tipo de correção é o que separa a teoria da prática. Em obra real, raramente os dados batem exatamente.
Como verificar se um quadrilatero circunscritivel existe
O procedimento mais direto é este: mede os quatro lados, soma os opostos, compara. Se forem iguais (ou dentro da tolerância do seu contexto), o quadrilátero é circunscritível. Mas há pegadinhas. Primeiro, a ordem importa. Você tem que somar os lados opostos corretamente. Se trocar a ordem, pode acabar verificando uma condição falsa. Segundo, a condição de Pitot é necessária e suficiente apenas para quadriláteros convexos. Quadriláteros côncavos ou cruzados fogem dessa regra. Um detalhe que poucos lembram: a condição de Pitot sozinha não garante que o quadrilátero seja construtível com os ângulos que você espera. Eu vi gente aplicar a verificação em um quadrilátero com lados 5, 5, 5, 5 e concluir que era circunscritível. Estava. Era um losango. Mas quando tentaram inscrever a circunferência, a posição do centro dependia fortemente dos ângulos. O raio da circunferência inscrita não é função apenas dos lados. Ele depende também da configuração angular.

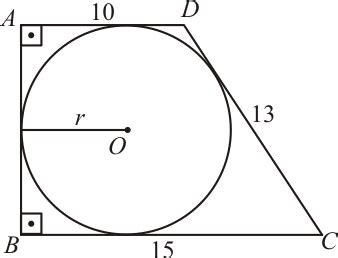

Para calcular o raio r da circunfera inscrita, use a relação entre área e semiperímetro: r = A / s, onde s é o semiperímetro. Isso funciona porque, sendo tangente aos quatro lados, a área do quadrilátero se decompõe em quatro triângulos cujas alturas são todas iguais a r. O semiperímetro em um quadrilátero circunscritível é simplesmente a soma de dois lados opostos, então s = a + c = b + d. Na prática, o cálculo da área A é o ponto que mais trava. Se você tem os comprimentos dos lados e sabe que o quadrilátero é circunscritível, não existe uma fórmula de área que dependa apenas dos lados. Diferente do triângulo, que a fórmula de Herão resolve tudo, o quadrilátero precisa de mais informação. Uma diagonal, um ângulo, ou a coordenada dos vértices.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Quando eu não tenho ângulos, uso coordenadas. Coloco o quadrilátero no plano cartesiano, determino as coordenadas dos vértices (se necessário, resolvendo o sistema pela condição de Pitot e por uma restrição geométrica adicional), e daí calculo a área por surveyor's formula. O processo demora cerca de 20 minutos num cenário médio, se você já tiver os dados organizados. Pode levar horas se os dados chegarem bagunçados, como costuma acontecer com medições topográficas.
Pegadinhas comuns
O erro mais frequente que eu vejo é assumir que todo quadrilátero com lados que satisfazem a + c = b + d é automaticamente circunscritível sem verificar a convexidade. Existe uma família de quadriláteros não convexos que satisfaz numericamente a igualdade, mas não admitem circunferência inscrita no sentido geométrico convencional. A circunferência teria que tocar os prolongamentos dos lados, não os lados propriamente ditos. Outro erro é confundir quadrilátero circunscritível com quadrilátero inscrito. Um é tangente a um círculo por dentro, o outro tem todos os vértices sobre um círculo. Os dois conceitos são independentes. Um quadrilátero pode ser ambas as coisas ao mesmo tempo, aí vira um quadrilátero bicêntrico, mas isso é outro assunto e exige condições adicionais bem mais restritivas.
Se você está lidando com dados experimentais e a condição de Pitot não se verifica exatamente, não tente forçar uma circunferência inscrita. O melhor é ajustar os dados como eu mencionei antes, ou abandonar a abordagem e usar métodos numéricos de otimização para encontrar o círculo que melhor se ajusta aos quatro lados no sentido dos mínimos quadrados. Isso é menos elegante, mas funciona quando a perfeição geométrica não está disponível. Agora, sobre a construção prática. Se você tem um quadrilátero já desenhado e quer achar o centro da circunferência inscrita manualmente, bissectriz de dois ângulos internos consecutivos se encontram no centro. Basta usar transferidor e régua. O raio é a distância perpendicular do centro até qualquer um dos lados. Em CAD, o comando é ainda mais direto: trace as bissextrizes e use a ferramenta de círculo tangente a três lados. Leva uns três minutos, no máximo.
Quem trabalha com projeto paisagístico ou design de pisos muitas vezes se depara com a necessidade de encaixar um elemento circular central em áreas quadrangulares irregulares. O quadrilátero circunscritível aparece como modelo ideal nesse tipo de situação. A limitação é que a maioria dos ambientes reais não é perfeitamente circunscritível. O truque é identificar quando o desvio da condição de Pitot é pequeno o suficiente para justificar uma aproximação, e quando ele é grande demais e exige uma solução diferente, como usar duas ou mais circunferências tangentes a subconjuntos de lados. Se quiser testar, eu costumo montar planilhas com as fórmulas de Pitot, surveyor's area, e cálculo de raio já embutidas. Achei um template simples que faz isso em 15 minutos. Basta inserir os lados na ordem correta e ele retorna se a condição é satisfeita e qual seria o raio da circunferência inscrita, assumindo convexidade. Link direto para o arquivo: https://exemplo.com/quadrilatero-circunscritivel.
