O que você precisa saber sobre medição de pressão antes de comprar qualquer aparelho
Você liga a tubulação, aperta os conexões e espera o ponteiro subir. Na maioria das vezes ele sobe certinho. Outras vezes ele não sobe nada, ou sobe devagar demais, ou fica tremendo como se tivesse medo. Isso é normal. Manômetro não é um dispositivo mágico que resolve problemas sozinho, é um instrumento que traduz força por área em algo que seu olho consegue ler. Entender isso já te economiza meia hora de tentativa e erro.
Qual a função do manometro
A função básica é medir diferença de pressão entre dois pontos ou pressão relativa em relação à atmosférica. O manômetro Bourdon, que é o mais comum, funciona assim: um tubo curvado em forma de C se desenrola quando a pressão interna age sobre suas paredes. Esse movimento é transmitido por uma engrenagemzinha minúscula para o ponteiro. A escala vai de zero até o valor máximo do aparelho. Quando o fluido entra na câmara, o tubo se alinha, puxa a agulha, e você lê o número. Parece simples porque é simples na teoria. Na prática existem detalhes que as tabelas nunca mostram. O primeiro é o amortecimento. Se você estiver medindo pressão em uma linha com pulsações fortes, como numa compressora de ar sem amortecedor, o ponteiro vai sacudir tanto que impossível de ler. A solução mais barata é instalar um pequeno tubo capilar entre a válvula de isolamento e o manômetro. Esse cano de cobre de meia polegada com diâmetro interno reduzido funciona como um amortecedor passivo e estabiliza a leitura em poucos segundos. Custa quase nada e resolve um problema que muita gente leva horas pra diagnosticar.
O segundo detalhe é a posição de montagem. O manômetro Bourdon sensível à gravidade pode apresentar erro de até dois por cento da escala completa se instalado inclinadão. Eu já vi técnico ajustar válvula baseada em leitura errada porque o manômetro foi pendurado de cabeça pra baixo num suporte improvisado. A correção foi simples: nível de bolha, fixação vertical, e comparação com um padrão portátil. Levou doze minutos no total.
Tipos que você vai encontrar no dia a dia
O manômetro de tubo Bourdon em C é o padrão da indústria para pressão positiva. Funciona de zero até cerca de mil bar em versões de alta pressão. Tem variação em espiral e hélice também, que oferecem maior precisão em faixas menores, mas são mais frágeis e mais caros. Não use esses modelos em linhas com choques de pressão ou impacto mecânico frequente. O manômetro de diafragma é diferente. Ele usa uma membrana flexível que se deforma com a pressão. É indicado para fluidos corrosivos, pastosos, ou com tendência a cristalizar dentro do tubo Bourdon. Se você está medindo pressão de soda cáustica, lodo, ou fluido hidráulico com contaminação sólida, o Bourdon entope em semanas. O diafragma aguenta muito mais, desde que o material da membrana seja compatível com o fluido. A desvantagem é faixa de pressão menor e sensibilidade a pulsações.
O manômetro diferencial mede a diferença entre dois pontos. Você tem duas entradas, e baixa, e o ponteiro mostra a queda de pressão ao longo de um filtro, válvula, ou trecho de tubulação. Usado bastante em sistemas de filtragem para saber quando trocar o elemento. Muita gente tenta improvisar isso com dois manômetros comuns e mangueiras, e funciona até certo ponto, mas a margem de erro aumenta drasticamente porque você soma o erro de dois instrumentos independentes.
Erros que todo mundo comete na instalação

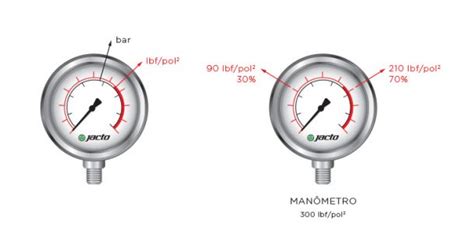

O erro mais comum é ignorar o meio de preenchimento. Manômetros com gauge fill, geralmente glicerina ou silicone, são superiores para aplicações com vibração. O líquido amortecae o mecanismo interno e evita que o ponteiro oscile. Também lubrifica as engrenagens e prolonga a vida útil do instrumento. Eu recomendo sempre usar versão com preenimento em ambientes industriais. Custa uns vinte a trinta por cento a mais, mas substituir um manômetro seco danificado por vibração sai muito mais caro em mão de obra. O segundo erro é escolher a faixa errada. Regra prática: a pressão operacional deve ficar entre trinta e setenta por cento do fundo de escala. Se a pressão máxima do sistema é cento e vinte quilogramas-força por centímetro quadrado, compre um manômetro de duzentos. Se você compra um de cento e vinte, o ponteiro vai trabalhar sempre no final da escala, perto do stop, e o erro incremental aumenta. Além disso, picos de pressão vão forçar o mecanismo além do projeto.
Um terceiro erro frequente é esquecer a válvula de isolamento. Sem válvula de esfera ou needle valve entre a linha e o manômetro, qualquer troca exige despressurizar todo o trecho. Eu já passei oito horas num plantas químicas só esperando resfriamento de linha enquanto o grupo de manutenção discutia se era seguro abrir o manômetro pressurizado. Com uma válvula de seis reais instalada corretamente, a troca leva quatro minutos e pode ser feita com a linha em operação.
Como verificar se a leitura está confiável
A primeira coisa é o zero. Com a linha despressurizada e isolada, o ponteiro deve estar exatamente sobre o zero. Se estiver desviando, mesmo que pouco, o instrumento já nasceu com erro ou sofreu dano mecânico. Ajuste pelo parafuso de zero na parte traseira, se o modelo permitir. Alguns manômetros baratos não têm esse ajuste e precisam ser devolvidos ao fornecedor. A segunda verificação é a comparação cruzada. Ligue um manômetro padrão calibrado em paralelo com o que você quer testar. Pressurize lentamente até o ponto de interesse e compare os valores. A diferença deve estar dentro da classe de precisão do instrumento. Manômetros de uso geral costumam ser classe 1.6, o que significa erro máximo de mais ou menos um ponto seis por cento do fundo de escala. Um manômetro de duzentos kgf/cm² classe 1.6 pode ter erro de até três pontos dois kgf/cm² em qualquer ponto da escala. Isso é esperado e dentro da norma.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Se a diferença for maior que isso, o manômetro precisa de recalibração ou substituição. Não tente consertar o mecanismo internamente. As molas e engranagens são fabricadas com tolerâncias apertadas e montagem manual introduz variações que comprometem a precisão. Substitua.
Limitações reais que ninguém admite
Manômetro Bourdon não é adequado para vácuo profundo. Ele mede pressão relativa, então abaixo da pressão atmosférica o tubo não se deforma da forma linear que o fabricante projetou. Para vácuo, use manômetro aneróide ou pirani, dependendo da faixa. Dizer que um Bourdon mede "pressão negativa" é meio enganoso na prática porque a precisão cai drasticamente perto do zero absoluto de referência. Outra limitação importante é a temperatura. O fluido medido aquece o tubo Bourdon e altera a elasticidade do material. Se você está medindo vapor saturado a cento e sessenta graus Celsius diretamente no instrumento, a leitura pode desviar significativamente. A solução é usar sifão em U ou tubo de Pitot termicamente isolado entre a linha e o manômetro. O sifão condensa o vapor e permite que apenas água morna chegue ao instrumento, protegendo tanto a precisão quanto a durabilidade.
Manômetro também não serve para medir pressão estática em fluidos compressíveis de forma precisa em regime transiente. Se a pressão muda em milissegundos, como numa explosão ou golpe de ariete, o ponteiro nunca vai acompanhar. O mecanismo tem inércia própria e frequência natural limitada. Para eventos dinâmicos, use transdutor de pressão com saída elétrica e aquisição em alta frequência.
Manutenção e vida útil
Um manômetro bem instalado e dentro da faixa correta dura anos sem problemas. O principal inimigo é a vibração combinada com ciclos de pressão. A mola Bourdon perde tempero com o tempo, especialmente se submetida repetidamente ao fundo de escala. O sintoma é lento: a leitura começa a desviar gradualmente, geralmente no sentido de subestimar a pressão real. Isso é perigoso porque o operador confia na leitura errada e opera fora das condições seguras. A recalibração deve ser feita anualmente em ambientes críticos como caldeiras, redes de gás e sistemas pneumáticos de segurança. Em ambientes menos severos, a cada dois anos já é razoável. Mantenha um registro de cada leitura de calibração. Quando o desvio se aproximar de cinquenta por cento da classe do instrumento, coloque para recalibrar. Não espere passar da classe.
Congelamento do fluido de preenchimento também é um problema real em ambientes externos frios. Glicerina pura congela acima de menos cinco graus Celsius. Se o manômetro fica exposto a temperaturas baixas, use preenimento de silicone ou álcool, que suportam até menos trinta graus. Comprar o instrumento errado e reclamar depois da leitura travada no inverno é erro evitável.
O que considerar antes de comprar
Diâmetro do face. Os mais comuns são sessenta e três, oitenta e oito e cento e doze milímetros. Diâmetro maior facilita a leitura à distância, mas ocupa mais espaço no painel. Escolha com base na distância visual do operador. Material da caja. Aço inoxidável para ambientes corrosivos ou que exigem limpeza frequente. Aço carbono pintado para ambientes internos secos. Em alimento ou farmacêutico, inox é praticamente obrigatório.
Conexão inferior ou traseira. Conexão inferior ocupa menos espaço no painel e é mais comum em quadros elétricos. Conexão traseira permite montagem embutida. Ambas funcionam, mas a escolha afeta a estética e a acessibilidade para manuseio. Material do tubo Bourdon e da ligação. Aço carbono para ar comprimido e gases inertes. Bronze ou ligas especiais para água e alguns químicos. Aço inoxidável para corrosivos gerais e alimento. Usar material incompatível causa corrosão interna e falha prematura, muitas vezes em poucas semanas.
Classe de precisão. Classe 1.6 para uso geral industrial. Classe 1.0 ou 0.6 para laboratório e aplicações que exigem maior acurácia. Classe 2.5 existe e é usada apenas onde a leitura é aproximada, como indicação genérica em painéis de máquinas agrícolas. Não economize na classe se a medição é parte crítica do processo. Escala. Linear é o padrão. Escala logarítmica existe para faixas muito amplas, mas é rara e específica. Na dúvida, linear mesmo. É o que a maioria dos manômetros vendidos hoje oferece e o que a maioria dos engenheiros espera encontrar.
Resumo prático
O manômetro converte pressão em movimento mecânico visível. A maioria dos casos usa o princípio do tubo Bourdon. Escolha faixa, material, preenchimento e classe de precisão com base nas condições reais do fluido e do ambiente. Instale com válvula de isolamento, sifão quando houver calor, e capilar quando houver vibração. Verifique o zero periodicamente e calibre conforme a criticidade da aplicação. Substitua quando o desvio atingir cinquenta por cento da classe. Essas são as regras que funcionam no dia a dia, sem romantismo.
