Entendendo resistores e geradores na prática

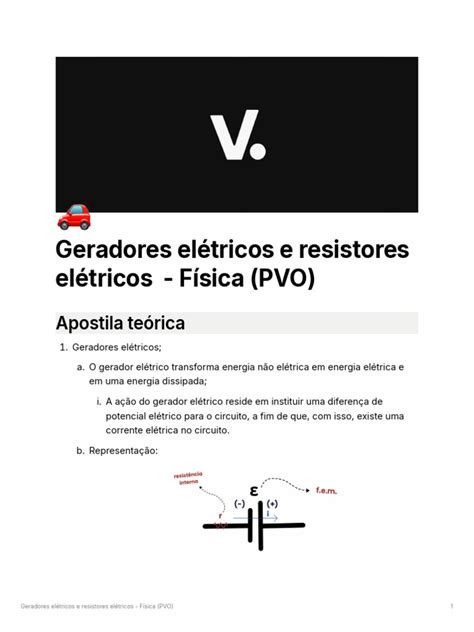

A maioria dos problemas com questões sobre resistores e geradores começa quando se tenta resolver tudo por fórmulas sem visualizar o que realmente está acontecendo no circuito. Eu já vi gente passar horas em exercícios de circuitos elétricos porque não entendia uma coisa simples: um gerador real não é igual a um gerador ideal. A diferença é a resistência interna. Vamos direto ao que importa. Num circuito com um gerador de força eletromotriz E e resistência interna r ligado a um resistor de carga R, a tensão nos terminais não é igual a E. Ela cai conforme a corrente que passa pelo gerador. A equação é V = E - r.i. Parece fácil, mas a confusão aparece quando se pede a tensão nos terminais em diferentes condições de operação.
Questões sobre resistores e geradores: o que todo mundo erra
O erro mais comum é confundir força eletromotriz com tensão nos terminais. A FEM E é uma propriedade do gerador, o trabalho por unidade de carga que ele consegue fornecer. Já a tensão V é o que você realmente mede com um voltímetro nos polos. Quando o circuito está aberto, não passa corrente e V = E. Quando há corrente circulando, V = E - r.i. Simples, mas em provas e exercícios esse detalhe faz toda a diferença. Outro ponto que as pessoas não levam a sério é a potência dissipada pela resistência interna. Quando a corrente aumenta, parte da potência gerada é perdida dentro do próprio gerador. A potência útil entregue ao resistor externo é P = V.i = (E - r.i).i. Isso significa que existe uma corrente para a qual a potência no resistor de carga atinge um máximo. Esse máximo acontece quando R = r. A potência máxima transferida é Pmax = E²/(4r). Eu já usei esse conceito pra resolver um problema real em uma instalação industrial onde um gerador estava superaquecendo e queimando componentes por causa de uma incompatibilidade de impedância.
Como resolver questões na prática
O primeiro passo sempre é identificar os elementos do circuito. Tem um gerador com FEM E e resistência interna r. Tem resistores externos organizados em série, em paralelo ou em associações mistas. O segundo passo é calcular a resistência equivalente vista pelos terminais do gerador. O terceiro passo é usar a lei de Ohm generalizada para achar a corrente total: i = E/(Req + r). Vou dar um exemplo concreto. Considere um gerador com E = 12 volts e r = 1 ohm, ligado a dois resistores de 3 ohm cada um, um em série e outro em paralelo com o conjunto. A resistência equivalente externa seria 3 + (3/2) = 4,5 ohms. A corrente total seria i = 12/(4,5 + 1) = 12/5,5 2,18 ampères. A tensão nos terminais seria V = 12 - 1.2,18 = 9,82 volts. Se você tivesse ignorado a resistência interna, cairia em 12/4,5 = 2,67 ampères. A diferença é significativa.
Em questões sobre resistores e geradores que envolvem curtos circuitos, preste atenção. Quando os terminais do gerador são ligados diretamente por um fio com resistência desprezível, a corrente de curto é icc = E/r. Essa corrente pode ser enorme. No exemplo acima, seria 12/1 = 12 ampères. Numa instalação real, isso equivaleria a um disjuntor disparando ou um cabo derretendo. Eu já precisei refazer o projeto elétrico de um painel porque o projetista não havia considerado a resistência interna dos geradores na calculation de correntes de falta.
Geradores em associação
Quando se associam geradores em série, as FEMS se somam e as resistências internas também. Dois geradores idênticos com FEM E e resistência r em série fornecem Etotal = 2E e rtotal = 2r. Em paralelo, a FEM permanece E e a resistência interna cai para r/2. Essa configuração em paralelo é muito usada quando se precisa de maior corrente sem aumentar a tensão. Um detalhe importante sobre associações em paralelo: os geradores precisam ter FEMs iguais ou muito próximas. Se você ligar dois geradores com FEMS diferentes em paralelo, uma corrente circulará entre eles, indo do de maior FEM para o de menor FEM, mesmo sem carga externa conectada. Essa circulação de corrente pode danificar os geradores. A corrente de circulação seria i = (E1 - E2)/(r1 + r2). Se E1 = 12V, E2 = 11V e ambos têm r = 0,5 ohm, a corrente de circulação seria (12-11)/(0,5+0,5) = 1 ampère. Isso parece pequeno, mas em bancos de geradores industriais com dezenas de unidades, o efeito se multiplica.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Pontos que a teoria não mostra
A resistência interna de um gerador não é constante. Ela varia com a temperatura. Quando um gerador trabalha sob carga intensa, o aquecimento aumenta a resistência interna, o que reduz ainda mais a tensão nos terminais. Em baterias de chumbo-ácido, por exemplo, a resistência interna pode aumentar cerca de 20% quando a temperatura sobe de 25 para 60 graus Celsius. Em questões teóricas isso é ignorado, mas na prática é um fator decisivo. Outro problema real é a queda de tensão em cabos de ligação. Entre o gerador e a carga, os fios têm resistência própria. Um cabo de cobre de 2,5 mm² por metro tem aproximadamente 7,4 miliohm por metro. Se você tiver 10 metros de cabo em cada sentido, isso adiciona 0,148 ohm ao circuito. Em correntes altas, essa queda é relevante. Para uma corrente de 10 ampères, a queda seria 1,48 volt. Isso pode fazer um motor funcionar mal ou uma placa eletrônica travar.
Existe também o fenômeno da polarização em baterias. Em ciclos de carga e descarga, a composição química dos eletrodos muda, alterando a resistência interna ao longo do tempo. Uma bateria nova pode ter r = 0,05 ohm, mas após centenas de ciclos essa resistência pode triplicar. A FEM também cai gradualmente. Em problemas de questões sobre resistores e geradores, isso raramente é considerado, mas em manutenção de sistemas de energia insustentada é o tipo de coisa que para o serviço.
Medições e instrumentação
Para medir a resistência interna de um gerador na prática, o método mais simples é fazer duas medições de tensão: uma em circuito aberto e outra com uma carga conhecida conectada. A diferença entre as tensões dividida pela corrente que circula pela carga dá a resistência interna. Por exemplo, se Vaberto = 12,6V e com uma carga de 5 ohm a tensão cai para 11,4V, a corrente é 11,4/5 = 2,28A. A resistência interna é (12,6-11,4)/2,28 0,53 ohm. Um voltímetro ideal tem resistência interna infinita, mas voltímetros reais têm resistências da ordem de megaohms. Quando você mede a tensão nos terminais de um gerador com alta resistência interna, o próprio voltímetro drena uma corrente pequena que altera a leitura. Em geradores de laboratório com resistências internas da ordem de megaohms, esse efeito é mensurável. Um miliômetro com resistência de entrada de 10 megaohms ligado a um gerador com r = 1 megaohm e E = 10V vai medir na verdade V = 10.10/(10+1) 9,09V, e não 10V como seria esperado.
Em questão sobre resistores e geradores envolvendo medições, sempre verifique a impedância de entrada dos instrumentos. Um amperímetro ideal tem resistência zero, mas amperímetros reais têm uma queda de tensão pequena, geralmente na faixa de milivolts. Essa queda subtrai tensão do circuito e pode alterar significativamente os resultados em circuitos de baixa tensão.
Aplicações e limitações
Fontes chaveadas modernas usam reguladores de tensão que mantêm a saída constante independente da carga, efetivamente reduzindo a resistência interna aparente a valores próximos de zero. Isso resolve muitos problemas práticos, mas introduz outras complexidades, como ruído de comutação e necessidade de filtros LC na saída. Para questões acadêmicas sobre resistores e geradores, esse modelo é geralmente simplificado. Células fotovoltaicas são outro exemplo interessante. Uma célula solar comporta-se como um gerador de corrente com uma forte dependência da irradiância. O modelo equivalente inclui uma fonte de corrente em paralelo com um diodo e resistências série e shunt. A resistência série reduz a tensão de circuito aberto, enquanto a resistência shunt causa perdas por fuga. Em módulos comerciais, a resistência série típica é da ordem de 0,5 ohm por watt, e a shunt pode variar de 200 a 1000 ohm por watt. Essas resistências determinam a eficiência do módulo e são fatores críticos no dimensionamento de instalações solares.
Em baterias de íon-lítio, a resistência interna é extremamente baixa, na faixa de dezenas de miliohm. Isso permite correntes de descarga muito altas, úteis para ferramentas elétricas e veículos elétricos. Mas essa mesma característica torna-as perigosas em caso de curto-circuito. Uma bateria de 40Ah com resistência interna de 30 miliohm e tensão de 3,7V pode fornecer até 123 ampères em curto. A potência dissipada seria de quase 450 watts concentrados num volume pequeno. Sem proteção adequada, isso gera calor suficiente para iniciar um incêndio. Quando se trabalha com fontes de precisão, como aquelas usadas em instrumentação analógica, a estabilidade da tensão de saída é mais importante que a potência entregue. Fontes dessa categoria têm resistência interna menor que 10 miliohm e regulação de carga inferior a 0,01%. Isso garante que a variação de tensão nos terminais seja desprezível mesmo quando a carga varia de 10% para 100% da corrente nominal. Em questões sobre resistores e geradores de alta precisão, esses valores são frequentemente assumidos como ideais.
