Representação De Janela Em Planta Baixa

Como desenhar janelas em planta baixa sem perder a cabeça

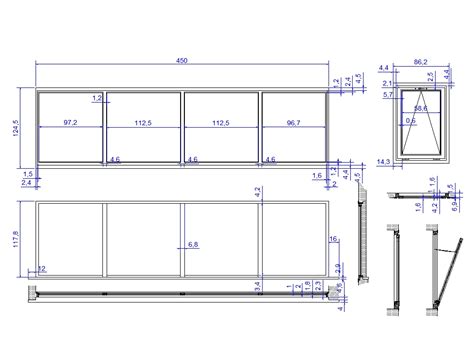

Janelas em planta baixa são linhas de eixo com simbologia de batente e linhas paralelas para o vidro. A norma que rege isso no Brasil é a NBR 6492, mas na prática quase todo mundo improvisa porque os softwares já fazem 80% do trabalho por você. O problema é quando o software não faz os outros 20% e você precisa resolver na unha. Vou explicar primeiro o método, porque é mais útil do que começar com definições. A representação padrão é simples: você traça duas linhas paralelas espaçadas pela espessura da parede entre os batentes, coloca um símbolo de abertura de janela (geralmente duas linhas diagonais ou curvas dentro do vão), e identifica com sigla como J1, J2, etc. O detalhe que os manuais esquecem de mencionar é que a altura do peitor em relação ao piso acabado deve constar obrigatoriamente nas Anotações de Intervencao ou na tabela de esquadrias. Sem isso, a planta baixa não serve pra nada pra quem vai executar.

O que a representacao de janela em planta baixa realmente exige

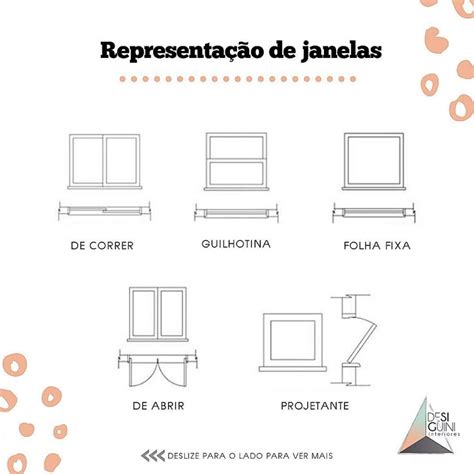

Existem basicamente tres tipos de representacao que voce vai encontrar no dia a dia: janela envidracada padrao, janela com veneziana e janela tipo sacada ou varanda. Cada uma tem uma regra de desenho. A janela envidracada usa linhas paralelas ao eixo da parede, a veneziana se diferencia pela hachura ou linhas mais grossas indicando as lamellas, e a sacada exige mostrar o parapeito com alvenaria ou vidro conforme o projeto. O erro mais comun que eu vejo em projetos novos e misturar as simbologias sem criterio, principalmente quando o desenhista copia blocos de arquivo antigo sem verificar se a janela existe de fato naquele local. No Revit, por exemplo, voce insere a janela pelo comando de esquadria e o simbolo e gerado automaticamente. Mas o Revit nao indica a altura do peitor por padrao na vista de planta. Voce precisa adicionar o parametro de altura ou criar uma annotacao de texto. Eu passei uma semana inteira corrigindo isso num projeto de renovacao quando percebi que o arquiteto original tinha deixado todas as janelas como padrao sem especificar o peitor, e o engenheiro estrutural acabou posicionando os vergalhoes de reforco no mesmo nivel do peitor mal definido, gerando uma incompatibilidade que parou a obra por tres dias.

Uma solucao pratica e criar uma familia propria no Revit com os parametros de peitor, largura e altura ja predefinidos, ou ento exportar a tabela de esquadrias diretamente das propriedades do modelo e usar como documento complementar. No AutoCAD, o mais comum e usar blocos preparados com campos de texto dinamicos. Se voce trabalha com DWG puro, considere usar a extensao de bloco dinamico que permite variar a largura sem refazer o simbolo cada vez. Isso economiza roughly 40 minutos por dia em um projeto medio de apartamento. Agora, sobre a questao que a NBR 6492 exige e que muita gente ignora: a representacao da abertura da janela deve indicar o sentido de abertura, seja para dentro ou para fora do ambiente. Isso e critical quando se trata de passagem de pessoa, area de servico, ou quando a janela abre sobrearea molhada como cozinha e banheiro. Janela que abre para dentro de cozinha e incompativel com balcao de pia. Ja vi projeto onde a janela de 80cm abria contra o balcao, obrigando o cliente a refazer o moveis planejado. A correcao foi simplesmente inverter o sentido de abertura e ajustar o batente, mas isso so apareceu quando entrou o detalhamento executivo.

Outro ponto que quase todo mundo erra e a escala de representacao. Planta baixa em escala 1:50 ou 1:100 mascara detalhes criticos. Para projetos de interiores ou renovacoes, usar escala 1:20 nos detalhamentos de esquadria faz toda a diferenca. A diferenca entre representar uma janela com batente de aluminio standard e uma janela com perfis especiais pode ser de 5 a 8cm de largura total, e em escala 1:100 isso parece insignificante mas na execucao gera folga excessiva ou impossibilidade de instalacao. Ha ainda a questao das janelas que sao na verdade portas de acesso a varanda ou sacada. Tecnicamente elas sao esquadrias de abrir mas funcionalmente sao portas. A NBR permite representar como janela quando a largura for inferior a 2,10m e a altura do peitor acima de 0,90m do piso. Acima disso, o ideal e tratar como porta de varanda para fins de dimensionalizacao e resistencia estrutural do caixo. Nao e uma questao semantica, e de seguranca. Janela tratada erroneamente como porta pode ter vao estrutural dimensionado de forma inadequada.

Se voce esta com dificuldades especificas, como representar janelas em paredes curvas ou esquadrias que atravessam vigas de cobertura, ai a coisa fica mais complexa. Nesse caso, eu recomendo fazer um desenho auxiliares separados em escala 1:20 e vincular ao documento principal como prancha de detalhe. Nao tente forcar a representacao automatica do software nesses casos porque o resultado costuma ficar ilegivel e errado.
