Como ler um resistor de três bandas na prática
Resistor laranja laranja marrom é um resistor de 330 ohms com tolerância padrão, assumindo a banda dourada padrão que muitos fabricantes aplicam mas não colocam na descrição. O código de cores segue a sequência: primeira banda laranja (3), segunda banda laranja (3), terceira banda marrom (multiplicador 10¹). O resultado é 33 × 10 = 330 . Sem complicação. O problema real é que muita gente trava na hora de confirmar se o valor está correto quando o resistor está montado em uma placa. A banda dourada de tolerância nem sempre aparece marcada, e a leitura ao contrário pode ser feita sem perceber, levando a confusões como ler 13 no lugar de 330 . Eu vi isso acontecer em uma protoboard há alguns anos quando estava substituindo um componente numa fonte chaveada. O resistor que eu peguei pra trocar tinha as bandas muito próximas umas das outras e a tolerância estava desgastada pelo calor. Eu li como marrom laranja laranja (13 × 10² = 1300 ) em vez do correto, e só percebi o erro quando a medição com multímetro na placa indicou algo completamente diferente do esperado.

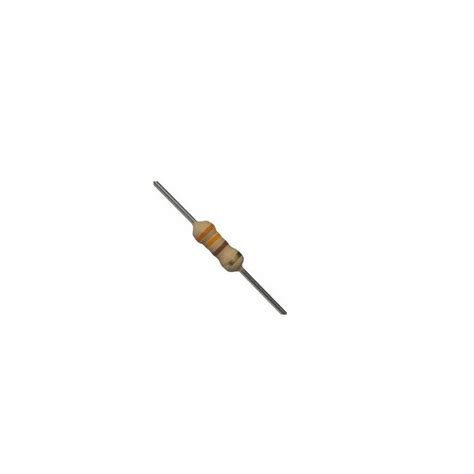

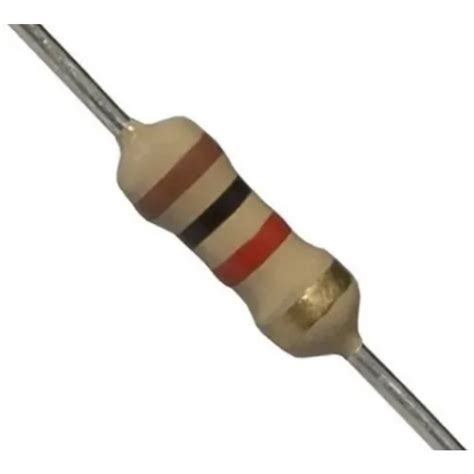

Resistor laranja laranja marrom: o valor exato e o que ele faz no circuito
330 ohms é um valor muito comum em vários tipos de circuito. Ele aparece frequentemente como resistor de pull-up, como limitador de corrente para LEDs, e como divisor de tensão em estágios de entrada de amplificadores operacionais. O fator mais ignorado por iniciantes é a potência dissipada. Um resistor de 330 com 20 mA passando por ele dissipa P = I² × R = 0,02² × 330 = 0,132 W. Isso significa que um resistor de 1/4W (0,25W) aguenta tranquilamente, mas se a corrente subir para 50 mA, a dissipação pula para 0,825 W e o resistor de 1/4W vai superaquecer rapidamente. A escolha do encapsulamento importa tanto quanto a cor das bandas. Outro detalhe prático que poucos mencionam: resistores de carbono (os mais baratos, geralmente com corpo bege ou cinza) têm coeficiente de temperatura relativamente alto comparado aos de filme metálico. Isso significa que o valor de 330 pode variar significativamente com a temperatura ambiente. Em uma aplicação de precisão, como um divisor de referência para um conversor A/D, essa variação pode ser crítica. A solução comum é usar resistores de filme metálico na faixa de 1% de tolerância em vez dos genéricos de 5%.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Se você precisa de uma referência rápida para consulta, existe um site chamado resistorcolorcodes.com que tem uma calculadora visual de código de cores muito prática. Basta selecionar as cores e ele mostra o valor nominal, a faixa de tolerância e a potência típica associada ao tipo. A medição em circuito também merece atenção. Se você medir um resistor de 330 soldado na placa, o valor que o multímetro mostrar provavelmente será menor que 330 porque outros componentes paralelos afetam a leitura. O procedimento correto é dessoldar pelo menos uma das extremidades antes de medir, ou isolá-lo do circuito com adesivo térmico temporariamente. Eu costumo usar um soprador térmico na temperatura média e levantar apenas uma perna com pinças finas — leva cerca de 30 segundos e evita danificar o trilho da placa.
Resistores de valor tão baixo quanto 330 podem apresentar efeito indutivo residual em frequências acima de 1 MHz, especialmente os modelos de fio enrolado. Para circuitos RF ou de comutação rápida, prefira modelos de filme metálico ou de óxido metálico, que têm comportamento mais previsível nessa faixa. Isso é algo que eu aprendi na prática depois de notar oscilações parasitas em um amplificador de áudio que eu estava construindo — o resistor de 330 que eu havia escolhido para o estágio de entrada estava introduzindo ruído porque o modelo de fio enrolado não era adequado para a frequência de operação do circuito. O mais importante é manter a calma na hora da leitura. As bandas sempre ficam mais espaçadas do lado da tolerância. Se as três primeiras cores estiverem juntas e houver uma quarta banda mais afastada, essa quarta banda é a tolerância. Laranja, laranja, marrom e dourado = 330 ±5%. Laranja, laranja, marrom e prata = 330 ±10%. Se não houver quarta banda, o valor nominal continua sendo 330 , mas a tolerância é indeterminada e o componente provavelmente é de qualidade inferior.
Em resumo, saber decodificar as cores é o mínimo. O que diferencia um técnico experiente de um iniciante é saber quando o valor nominal não é suficiente para decidir o componente certo, e considerar tolerância, potência, coeficiente de temperatura e tipo de construção antes de soldar qualquer coisa na placa.
