O que é uma rosa dos ventos e por que ela aparece em praticamente todo relatório técnico no Brasil
A rosa dos ventos é uma representação gráfica da distribuição de frequência e intensidade dos ventos a partir de uma estação de medição. No Brasil, ela é usada em avaliações de impacto ambiental, projetos eólicos, simulações de dispersão de poluentes, conforto térmico em arquitetura e até na agricultura. A versão brasileira segue basicamente os mesmos princípios internacionais, mas com particularidades operacionais que todo mundo que trabalha na área acaba descobrindo na prática.
Como construir uma rosa do vento Brasil passo a passo

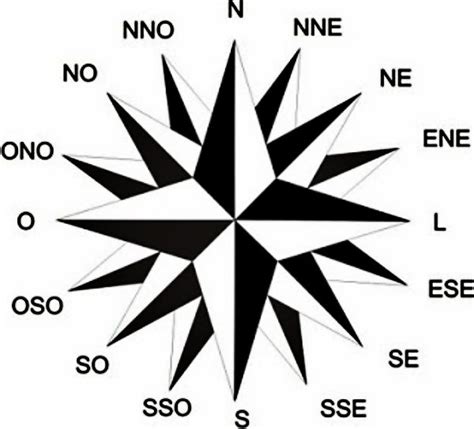

Você começa com dados brutos. Série horária de direção e velocidade do vento, mínimo seis meses de medição ininterrupta, preferencialmente um ano completo. Se você tiver menos que isso, o gráfico vai ter confiança questionável e todo engenheiro que olhar vai notar. Dados diários funcionam mas perdem resolução. O ideal é coletar em intervalos de 10 minutos e fazer média horária, que é o padrão da WMO e da ABNT NBR 15575 para energia eólica. Depois você separa por setores de direção. O padrão brasileiro mais usado divide em 16 setores de 22,5 graus cada, começando do norte verdadeiro e indo no sentido horário. Norte, norte-nordeste, nordeste, leste-nordeste, leste, e assim por diante. Cada setilha corresponde a uma faixa angular específica. A direção do vento é sempre reportada como vindo de, não indo para, e esse é um erro comum de quem está começando. Ventos de nordeste vêm do nordeste em direção ao sudoeste. Trocar isso erra toda a análise.
Em seguida você cruza direção com velocidade. Divide os intervalos de velocidade em classes, geralmente de 0 a 1, 1 a 2, 2 a 3, 3 a 4, 4 a 5, 5 a 6, 6 a 7, 7 a 8, 8 a 10, 10 a 12, 12 a 15, 15 a 20 e acima de 20 metros por segundo. A roseta final mostra, para cada direção, quantas vezes o vento soprou em cada faixa de velocidade. O resultado visual parece um pétala assimétrica, com a maior extensão apontando para o setor de maior frequência combinada com as velocidades mais relevantes. Para gerar o gráfico em si, existem opções. O software Windographer é o mais usado no meio acadêmico e técnico. A ferramenta livre Wind Rose Plot do MATLAB, scripts Python com matplotlib e rose plots também funcionam. Para quem quer algo pronto e gratuito, o programa WRPlot disponível no site do Laboratório Nacional de Engenharia Civil em Portugal gera rosas compatíveis com normas brasileiras. Não tem download direto no Brasil, mas você baixa e roda localmente.
Eu passei duas semanas ajustando a calibração de uma estação anemométrica em Minas Gerais porque os dados de direção estavam oscilando entre o norte verdadeiro e o norte magnético. A bússola da estação estava descalibrada em cerca de 3 graus para leste, o que parecia irrelevante até eu cruzar com simulações de CFD. A correção foi simples: aplicar o ângulo de declinação magnética local de 2,8 graus ao inverso e rodar os dados de novo. Se você está usando dados de terceiros sem saber se foram corrigidos para norte verdadeiro, faça essa verificação antes de confiar no gráfico.
Insights que não aparecem nos manuais
A primeira coisa que poucos mencionam é que a rosa dos ventos esconde um viés importante quando você usa estação única. Ventos de direção dominante podem estar sendo capturados porque a estação está perto de um obstáculo, e não porque o regime eólico regional realmente sopra muito daquele setor. Um exemplo prático: em uma usina no RS, a rosa indicava predominância de ventos do sul com velocidades acima de 12 m/s, mas a simulação de micro-siting mostrou que o setor sul tinha aceleração topográfica artificial devido a uma elevação a 800 metros a sotavento. O projeto original teria superestimado a energia em cerca de 7 por cento se confiasse apenas na rosa da estação. Outro ponto é a confusão entre rosa dos ventos e rosa de velocidades. A rosa dos ventos mostra frequência direcional. A rosa de velocidades mostra energia disponível por direção, pesando o cubo da velocidade. Para energia eólica, a rosa de velocidades é mais relevante, porque a potência do vento escala com v ao cubo. Um setor que tem 30 por cento de ocorrência mas ventos fracos pode contribuir menos para a geração que um setor com 10 por cento de ocorrência e ventos consistentemente acima de 8 m/s. Os dois gráficos precisam ser olhados juntos.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Limitações reais que todo mundo ignora
A rosa dos ventos não mostra rajadas. Ela trabalha com médias horárias ou diárias, então a variabilidade de curta duração fica fora do gráfico. Se o seu projeto depende de cargas estruturais por rajada, a rosa sozinha não resolve. Você precisa complementar com análise estatística de picos, normalmente usando a distribuição de Weibull por setor direcional. Também não captura eventos extremos isolados. Um tropical baixo que gera ventos violentos de leste durante duas horas numa temporada de três anos pode aparecer como uma fatia minúscula na rosa ou nem aparecer dependendo da resolução. Para dimensionamento estrutural de turbinas eólicas conforme a IEC 61400-1, você precisa de análise de eventos extremos separada, não da rosa.
Se os dados têm gaps, a interpolação distorce a rosa. Preencher falhas com a média horária do mesmo setor anterior mascara a real variabilidade. O melhor workaround é usar interpolação linear entre pontos válidos mais próximos e registrar explicitamente a porcentagem de dados válidos. Abaixo de 90 por cento de cobertura anual, a ABNT recomenda não usar a série para projeto eólico de escala utility.
Aplicações no contexto brasileiro
No licenciamento ambiental, a norma CONAMA 001/86 e as resoluções do IBAMA exigem caracterização climática do local, e a rosa dos ventos é o item padrão. Projetos de dispersão de efluentes gasosos usam o software AERMOD, que pede como entrada exatamente a frequência direcional e as classes de velocidade. Sem a rosa pronta, o software não aceita os dados. Na aviação, os aeródromos brasileiros calculam ventos cruzados a partir da rosa para definir a orientação das pistas. A ANAC pede relatórios com dados de pelo menos dez anos para novos aeroportos. A rosa mostra de forma imediata se a pista existente tem problemas de ventos cruzados frequentes em determinado setor.
Em arquitetura, a NBR 15575 exige análise de ventilação natural, e a rosa dos ventos é a base para definir aberturas e corredores de ventilação cruzada. Um erro comum é usar dados de uma estação meteorológica distante 20 quilômetros sem considerar o efeito de rugosidade urbana. Ventos em área urbana perdem velocidade e mudam direção com edifícios. Sempre prefira medição in loco ou dados de estação com perfil de superfície semelhante ao projeto. Para quem quer baixar um gerador gratuito de rosa dos ventos compatível com normas brasileiras, o pacote pyrose no repositório do GitHub do grupo de meteorologia da USP aceita arquivos CSV com colunas data, hora, direção_em_graus_e_verdadeiros e velocidade_em_metros_por_segundo. O script gera a rosa em PNG em cerca de 3 segundos. Você encontra executando pip install pyrose e consultando a documentação no readme.
Na prática, construir uma rosa do vento Brasil confiável leva entre 4 e 6 horas de trabalho para quem já tem os dados organizados, incluindo validação de outliers, correção de norte e ajuste visual final. Quem faz pela primeira vez gasta mais tempo limpando os dados do que gerando o gráfico. Dedique metade do tempo à qualidade da entrada, não à ferramenta de saída.
