Seção Transversal De Um Fio

Como determinar a seção transversal de um fio na prática

A primeira coisa que eu aprendi depois de anos mexendo com instalação elétrica residencial e industrial é que o diâmetro real raramente corresponde ao valor nominal. Você compra um fio de 2,5 milímetros, mede com paquímetro e descobre que tem 2,1 ou 2,3 milímetros de diâmetro efetivo. Isso acontece porque a norma NBR 5410 permite uma tolerância de até menos 10% no diâmetro do condutor de cobre. O que importa de verdade não é o que está escrito no invólucro, mas a área real da seção transversal do fio. Para calcular essa área, a fórmula básica é A = × (d/2)², onde d é o diâmetro medido. Mas na vida real, a maior parte dos problemas começa antes mesmo da conta. O fioflex (condutor flexível) é composto por múltiplos fiozinhos menores encapados juntos. Medir o diâmetro externo da junção inteira e aplicar a fórmula do círculo dá um número inflado. O correto é medir o diâmetro de um único fiozinho individual e multiplicar pela quantidade deles. Se o cabo tiver 7 fiozinhos, você calcula a área de um e multiplica por 7. Se tiver 19, multiplica por 19. E assim por diante.

O que é seção transversal de um fio

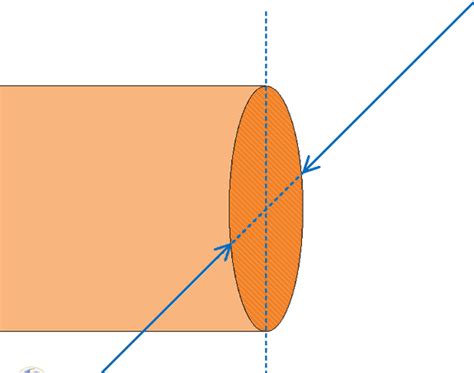

Seção transversal de um fio é a área da face que aparece quando você corta o condutor perpendicularmente ao seu eixo longitudinal. É uma grandeza medida em milímetros quadrados (mm²) e define a capacidade do fio de conduzir corrente elétrica sem superaquecer. Quanto maior a seção, menor a resistência elétrica e maior a corrente que o cabo suporta. Isso é tudo. Não tem mistério, mas a aplicação prática envolve nuances que a teoria não mostra. Os valores comerciais padrão no Brasil são 1,5 mm², 2,5 mm², 4 mm², 6 mm², 10 mm², 16 mm², 25 mm², 35 mm², 50 mm², 70 mm², 95 mm², 120 mm² e assim por diante. Cada um desses números corresponde a uma corrente máxima admissível dependendo do tipo de isolamento, do método de instalação e da temperatura ambiente. A Tabela 18 da NBR 5410 lista essas capacidades para condutores de cobre com isolante PVC instalados em conduite embutido em alvenaria, que é o cenário mais comum.

Eu já vi gente usando um multímetro comum para tentar medir a seção transversal de um fio indiretamente, medindo a resistência do trecho e usando a fórmula R = × L / A. Isso funciona em tese, mas na prática é impreciso. A resistividade do cobre varia com a temperatura, os contatos dos clipinhas do multímetro introduzem resistência parasita, e o comprimento do fio que você consegue isolar para testar quase nunca é exato. Esse método só vale a pena se você tiver uma ponte de Kelvin ou um micro-ohmímetro e um trecho de fio com pelo menos 10 metros perfeitamente limpo nos pontos de contato. Para a grande maioria das pessoas, a medição direta com paquímetro ou micrômetro é mais confiável.

Método passo a passo para medição correta

Pegue um paquímetro digital de boa qualidade. Os de R$ 30 ou R$ 40 que se encontram em feiras e mercadosonline tendem a dar leitura errada depois de três meses de uso. Um micrômetro de esterno é ainda mais preciso para fiozinhos finos, mas é mais lento. Se você trabalha com frequência, vale o investimento. Primeiro, isole cerca de 3 centímetros do isolamento do cabo. Use um estilete ou alicate degorador, mas tenha cuidado para não riscar o cobre. Um risco superficial reduz a seção efetiva e cria um ponto de resistência elevado. Se o fio for flexível, desembrole os fiozinhos com cuidado usando uma pinça. Meça o diâmetro de cada fiozinho individual em pelo menos três pontos diferentes e faça a média. Para fios maciços, meça em dois pontos perpendiculares entre si, pois o condutor pode não estar perfeitamente circular. Anote tudo.

Depois da medição, aplique a fórmula. Para um condutor maciço de 2,5 mm² nominal, o diâmetro esperado é aproximadamente 1,78 mm. Para um flexível de 2,5 mm² com 7 fiozinhos, cada fiozinho deve ter cerca de 0,67 mm de diâmetro. Multiplique a área de um por 7 e o resultado deve ficar próximo de 2,5 mm², considerando a tolerância permitida. Existe uma armadilha que eu Encontrei várias vezes em canteiros de obra: fios classificados como "seção econômica" em vez de "seção plena". O fabricante entrega o cabo com a área nominal correta, mas usa cobre reciclado de pureza duvidosa em vez de cobre eletrolítico de 99,9%. A diferença na resistividade pode ser de 2 a 5%, o que significa menos aquecimento em teoria, mas com risco real de degradação prematura do isolamento. Eu resolvi isso em uma instalação de ar-condicionado de 12 mil BTUs em um apartamento antigo simplesmente medindo a resistência de um trecho de 5 metros com um ohmímetro de quatro pontas e comparando com o valor teórico de 3,55 miliohms por metro para cobre puro. O valor encontrado foi 8% acima, o que confirmou o problema. Troquei o cabo e o disjuntor de 20A começou a disparar com normalidade após a instalação.

Limitações e cenários onde o cálculo falha

A abordagem de medição direta com paquímetro tem limitações sérias em cabos de grande seção. A partir de 50 mm², o condutor muitas vezes é formado por múltiplos feixes torcidos ou até por tiras de cobre laminado em cabos submarinos e de distribuição. Nessas situações, a medição do diâmetro individual é inviável e o correto é consultar a folha técnica do fabricante ou realizar uma pesagem do trecho com balança de precisão. A densidade do cobre eletrolítico é 8,96 g/cm³. Pesando um metro de cabo descascado e dividindo a massa pela densidade e pelo comprimento, você obtém a área com margem de erro inferior a 1%. Esse método é válido para qualquer tipo de condutor, exceto quando o material não é cobre puro, como em ligas de alumínio ou em cabos revestidos com barreira de chumbo. Outro cenário onde o cálculo puramente geométrico falha é em cabos de alumínio. A seção transversal de um fio de alumínio de mesma área nominal que um de cobre comporta aproximadamente 60% da corrente, devido à maior resistividade do alumínio (2,82 × 10 ·m contra 1,72 × 10 ·m do cobre). Muita gente troca o cabo sem recalibrar a proteção termomagnética e o sistema funciona até o isolamento derreter. Em instalações de alumínio, o dimensionamento deve levar em conta também a expansão térmica diferencial, que solta conexões com o tempo. Eu uso terminais com pré-isolamento cerâmico e aperto com chave dinamométrica em 2,0 N·m para conexões de 10 mm² em alumínio, o que reduz drasticamente a taxa de falha pós-instalação.

Se o objetivo é apenas saber se um cabo já comprado atende à norma, a alternativa mais eficiente para profissionais é solicitar ao fornecedor a Declaração de Conformidade com a ABNT NBR 5410, que inclui ensaio de resistência elétrica e verificação dimensional. Isso elimina a necessidade de medição individual e transfere a responsabilidade técnica para o fabricante, que já passou o cabo por laboratório acreditado pelo INMETRO. Para projetos civis e vistorias, esse documento é exigido e tem valor legal.
