Entendendo a diferença na prática
Você já conectou um cabo de áudio e ouviu aquele zumbido característico? Isso é interferência electromagnética actuando num sinal analógico. O mesmo cabo, se fosse digital, simplesmente cortaria o som ou transmitiria perfeito — sem meio termo. Essa é a diferença fundamental entre sinal digital e sinal analógico, e é por isso que toda a indústria de telecomunicações migrou para o digital há décadas. Sinal analógico é uma onda contínua que varia proporcionalmente à informação original. Se você grava uma voz num gravador de fita magnética, a tensão eléctrica no cabeçote replica exatamente as variações da pressão sonora. Não há discrepância, mas também não há margem para erro. Qualquer ruído introduzido no caminho — um campo magnético próximo, uma fonte de alimentação barulhenta — entra na gravação e fica lá para sempre.

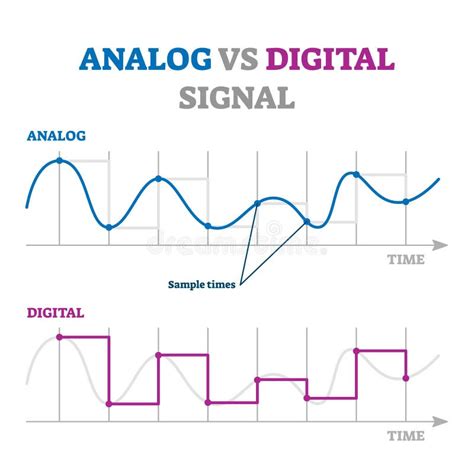

Sinal digital converte essa informação em valores discretos, geralmente em bytes de 0 e 1. O processo de conversão envolve duas etapas: amostragem, que captura o valor do sinal analógico em intervalos regulares, e quantização, que arredonda cada amostra para o nível digital mais próximo. Uma taxa de amostragem de 44,1 kHz com resolução de 16 bits, como no CD áudio, gera cerca de 700 KB por faixa de 4 minutos. É muita informação, mas o ganho em fidelidade e resistência a ruídos compensa amplamente.
Diferença entre sinal digital e sinal analógico
A distinção técnica mais importante é que o sinal analógico pode assumir qualquer valor dentro de um intervalo contínuo, enquanto o digital só existe em estados discretos definidos pelo sistema. Na prática, isso significa que um sinal analógico de 2,347891 volts é perfeitamente representável, mas um sistema digital de 10 bits só consegue distinguir entre 1024 níveis, o que num intervalo de 0 a 5 volts dá uma precisão de aproximadamente 4,88 mV por nível. Esse valor se chama LSB, least significant bit, e define o ruído de quantização intrínseco do sistema. Quando eu trabalhava com medição de sensores industriais, precisei monitorar uma vávula proporcional que operava com sinal analógico de 4 a 20 mA. O problema era que o cabo de transmissão passava junto com um inversor de frequência de 15 kW, e o ruído de comutação do IGBT gerava variações de até 2 V no circuito de medida. Um multímetro comum mostrava leituras oscilando entre 12,3 e 14,8 mA num processo que deveria estar estável em 13,0 mA. A solução foi instalar um filtro RC passivo de corte baixo em 10 Hz logo na entrada do PLC, somado a um transformador isola dor de sinal. O custo total foi cerca de R$ 87,00, e as leituras estabilizaram com variação inferior a 0,1 mA. Isso poderia ter sido evitado desde o projecto escolhendo transmissão digital com protocolo Modbus RTU, mas o sistema existia antes dessa alternativa ser economicamente viável.
Um detalhe que poucos mencionam: a conversão analógico-digital introduz um erro que não existe no mundo analógico puro. Esse erro de quantização é inevitável e sua magnitude depende directamente da resolução do conversor. Um ADC de 12 bits num range de 0 a 10 V tem resolução de 2,44 mV. Um de 24 bits, típico de sistemas de audio profissional, chega a 0,6 µV. Para a maioria das aplicações industriais, 16 bits basta, mas medições de strain gauge ou termopares tipo K exigem 24 bits porque os sinais úteis estão na faixa de microvolts. O ruído térmico em um resistor de 1 k à temperatura ambiente ocupa cerca de 4 µV RMS numa banda de 100 kHz. Isso significa que um ADC de 16 bits num range de 10 V tem um SNR teórico de 98 dB, mas se o circuito de condicionamento de sinal não for bem desenhado, o ruído próprio da electrónica pode tornar inúteis vários bits da resolução. É o que chamamos de effective number of bits, ENOB, e na prática um conversor de 16 bits raramente entrega mais que 14 bits úteis sem técnicas como oversampling e averaging.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Na área de áudio, a diferença se sente mesmo. Gravações analógicas de fita tape possuem um "calor" característico porque a saturação magnética da fita comprime suavemente os picos, um comportamento não-linear que muitos engenheiros consideram musical. A conversão A/D de alta qualidade preserva a pureza do sinal, mas alguns artistas reclamam que o resultado soa "frio" ou "cirúrgico". A resposta é que não há necessariamente algo errado — o cérebro humano está simplesmente habituado ao artefacto da saturação analógica e confunde distorção harmónica com qualidade. A migração para o digital não foi só sobre qualidade. A capacidade de processar, comprimir e reproduzir cópias perfeitas mudou a economia inteira. O formato MP3, com compressão com perda, reduziu o tamanho dos ficheiros em cerca de 90% mantendo qualidade aceitável. Sem a digitalização, streaming de vídeo seria impensável. Um filme em DVD analógico ocuparia uma quantidade absurda de banda, enquanto um ficheiro H.264 comprimido cabe num smartphone.
Se você está montando um sistema de aquisição de dados, comece definindo a largura de banda do sinal que precisa medir. Um sensor de vibração em motores elétricos típicos opera até 5 kHz, o que exige taxa de amostragem de pelo menos 10 kHz pelo teorema de Nyquist, mas na prática 50 a 100 kHz é mais seguro para capturar harmónicos relevantes. Para temperatura, que varia lentamente, 10 a 50 amostras por segundo são suficientes. Definir isso antes de escolher o ADC evita gastar dinheiro com hardware desnecessário ou, pior, adquirir dados insuficientes para a aplicação. O ruído de terra-loop é outro problema frequente em sistemas híbridos, onde partes analógicas e digitais coexistem na mesma placa. O corrente de retorno digital, com bordas de frente na ordem de nanossegundos, cria quedas de tensão no plano de terra que se acoplam ao trajeto analógico. A solução padrão é separar fisicamente os planos de terra e conectá-los num único ponto, perto do conversor ADC. Em placas de duas camadas isso exige cuidado extra com o roteamento, mas em multicamadas basta usar planos dedicados.
Quando o analógico ainda faz sentido
Não é tudo preto no branco. Sinais analógicos permanecem superiores em aplicações de muito alta frequência, acima de 1 GHz, onde a conversão A/D tornaria o sistema prohibitivamente caro e complexo. Rádios definidos por software (SDR) de última geração operam directamente na banda de RF com ADCs de taxa directíssima, mas o custo por canal ainda limita o uso a aplicações especiais. Para comunicação Wi-Fi, Bluetooth e redes celulares, a parte de RF permanece analógica por necessidade física. Sensores de imagem em câmeras fotográficas também operam com princípio analógico no fotorreceptor, convertendo fótons em carga eléctrica proporcional. A leitura é feita linha por linha de forma analógica e só então convertida para digital. A vantagem é que o processo de aquisição mantém a relação directa entre luz recebida e sinal eléctrico, sem o ruído de clock que um ADC introdusiria directamente no domínio óptico.
Para transmissão de longa distância por fibra óptica, o sinal luminoso pode ser modulativo de forma analógica ou digital. Sistemas CATV que usam fibra até o bairro (FTTN) mantêm portadoras analógicas de TV porque a infraestrutura existente foi construída nessa padrão. A migracao para digital nesse contexto depende de factores económicos, não técnicos, já que a qualidade do sinal digital bem projectado é objectivamente superior. Um exemplo prático de onde o digital falha miseravelmente é em ambientes com interferência electromagnética extrema. Um forno industrial de indução de 50 kW gera campos magnéticos da ordem de Tesla nas proximidades. Cabo USB conectado directamente à electrónica de controle sofreria erros de bit níveis inaceitáveis. Um enlace óptico isolado galvânicamente, que basicamente converte o sinal digital para luz e retorna na outra ponta, resolve o problema completamente. Isso é uma aplicação onde a natureza imune a EMI do sinal digital se combina com a isolamento galvânico da fibra para obter robustez que nenhum par trançado ou cabo coaxial conseguiria.
O custo de manutenção também é factor decisivo. Um sistema analógico bem calibrado pode operar por anos sem manutenção, mas deriva com o tempo — capacitores secam, resistores mudam de valor, transistores envelhecem. Um sistema digital, uma vez validado, mantém as mesmas características por toda a vida útil do hardware. A calibração periódica necessária, mas é muito mais simples: aplica-se um referência conhecida e ajusta-se um coeficiente no software. Em sistemas analógicos, essa mesma operação exigiria ajuste de componentes físicos na placa. Se você está estudando para uma prova ou mountando um projecto, o ponto chave para reter é este: o sinal analógico é contínuo e fiel ao original, mas acumula erros ao longo do caminho. O sinal digital é discreto e introduce um erro fixo de quantização, mas permite correção de erros, compressão, processamento e cópias perfeitas. Nenhum dos dois é universalmente melhor — a escolha depende de frequência do sinal, ambiante electromagnético, custo e distância de transmissão.
