O que é a tabela verdade do E

A tabela verdade do E é simplesmente uma representação tabular de todas as combinações possíveis de valores de entrada para uma porta lógica AND, junto com o respectivo resultado de saída. Se você tem duas entradas, A e B, cada uma podendo assumir valor 0 ou 1, o operador E retorna 1 apenas quando ambas as entradas são 1. Fora disso, o resultado é sempre 0.

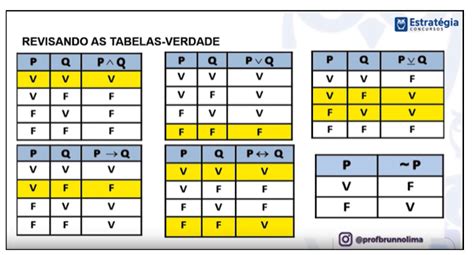

Como montar sua tabela verdade do e passo a passo

A construção em si é direta, mas há alguns detalhes que costumam confundir quem está começando. O processo básico é: Comece listando todas as combinações possíveis de entrada. Para dois operandos binários, isso gera quatro linhas: 00, 01, 10 e 11. Se você tiver três variáveis, são oito linhas. quatro variáveis, dezesseis. A sequência segue uma ordem binária crescente. Preencha cada linha calculando A AND B. O resultado é 1 somente quando ambas as entradas são 1. Em todos os outros casos, é 0. O padrão de saída para duas entradas fica assim: 0 e 0 = 0 0 e 1 = 0 1 e 0 = 0 1 e 1 = 1 A coluna de saída sempre terá mais zeros do que uns. Isso não é um bug, é uma propriedade fundamental do operador. Ele é extremamente restritivo por desenho. Em termos práticos, eu já vi gente perder tempo tentando decorar a tabela inteira em vez de entender a regra. A regra é uma só: saída só é alta se tudo estiver alto. Se qualquer entrada cair, a saída cai junto.

Um problema que eu encontrei na prática

Num projeto de hardware, precisei validar um circuito de seleção de canal usando portas AND encadeadas para três sinais de controle. A tabela clássica funcionava perfeitamente no papel, mas na simulação o resultado não batia. O problema era timing: as portas tinham atrasos diferentes e, em uma transição específica onde duas entradas mudavam simultaneamente, surgiu um glitch de alguns nanômetros na saída. Nada que um filtro RC não resolvesse, mas levaria tempo pra identificar sem saber que isso acontecia. Se você estiver simulando circuitos reais, não confie cegamente na tabela verdade como única fonte de verdade. Ela é uma abstração lógica. Na prática, atrasos de propagação e condições de corrida podem gerar comportamentos que a tabela não captura.

Pontos que poucos mencionam

A tabela verdade do e funciona bem para dois ou três operandos. A partir de quatro, o número de linhas cresce exponencialmente e a utilidade prática cai rápido. Para cinco entradas, você já tem trinta e duas linhas. Para seis, sessenta e quatro. Ninguém desenha isso à mão de propósito. Nesses casos, usa-se álgebra booleana, mapas de Karnaugh ou ferramentas de síntese automática. Outro detalhe importante: o operador AND é comutativo e associativo. A ordem não importa. A e B é igual a B e A. Isso permite simplificar expressões complexas ao agrupar termos de forma arbitrária. Existe também a propriedade de aniquilação com zero e identidade com um. Qualquer coisa AND 0 dá zero. Qualquer coisa AND 1 permanece inalterada. Essas duas regras resolvem metade das simplificações manuais que aparecem em exercícios.

Quando a tabela verdade do E não resolve seu problema

Se o seu objetivo é analisar circuitos sequenciais com memória, a tabela verdade sozinha não é suficiente. Você precisa de uma tabela de estado, que inclui variáveis de flip-flop e condições de transição. A tabela verdade trata apenas da parte combinacional. Se você está lidando com sinais analógicos ou ruído significativo em um sistema digital, a abstração binária da tabela verdade não reflete o comportamento real do hardware. Portas lógicas têm margens de ruído, níveis de tensão não perfeitamente definidos e regiões de transição onde o comportamento é indeterminado. A tabela verdade assume um mundo ideal que não existe fora do papel. Para sistemas grandes, como um processador de 32 bits, escrever a tabela verdade completa seria uma tarefa impraticável. A abordagem correta é decompor o problema em partes menores, analisar cada bloco separadamente e usar ferramentas como VHDL, Verilog ou até planilhas para gerenciar a complexidade.
