O que acontece quando o calor se move: uma explicação sem frescura

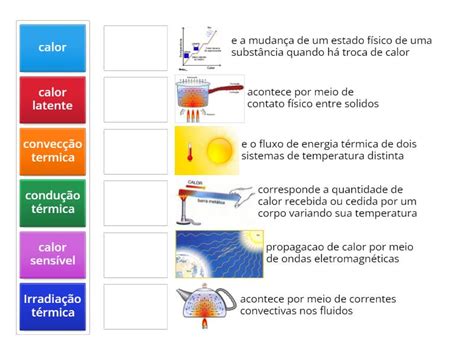

A maioria dos livros didáticos apresenta os tipos de propagação de calor como se fossem categorias estanques, definidas de forma limpa e separada. Na prática, raramente você encontra uma situação em que apenas um dos mecanismos atua isoladamente. Quando trabalho com transferência de calor em projetos reais — dimensionamento de trocadores, análise térmica de componentes eletrônicos, isolamento de tubulações — o primeiro erro que vejo gente cometer é tentar classificar tudo numa única categoria. O fenômeno quase nunca é tão simples. A condução acontece quando a energia térmica se propaga através de um meio material, sem transporte macroscópário de matéria. As moléculas e átomos adjacentes transferem energia cinética umas às outras. A lei que rege isso é a lei de Fourier, expressa por q = -k * A * (dT/dx), onde k é a condutividade térmica do material, A é a área de seção transversal e dT/dx é o gradiente de temperatura na direção do fluxo. Materiais como cobre e alumínio têm condutividades da ordem de 200 a 400 W/(m·K). Já materiais isolantes como lã de vidro e poliuretano expandido ficam na faixa de 0,03 a 0,04 W/(m·K). Essa diferença de quatro ordens de grandeza é o que define se algo serve para conduzir ou para isolar.
Erros práticos ao analisar tipos de propagação de calor
Uma situação que encontrei repetidamente em campo envolve medição de temperatura em juntas parafusadas. O contato entre duas superfícies metálicas nunca é perfeito, mesmo quando aparenta estar bem apertado. microsasperezas geram microvãos preenchidos por ar ou oxidação, criando uma resistência térmica de contato significativa. Em testes com junta de cobre sobre alumínio, a queda de temperatura medida na interface foi de cerca de 12 °C, representando mais de 30% da resistência térmica total do caminho. A solução prática foi aplicar composto térmico à base de óxido de zinco entre as superfícies, reduzindo essa queda para aproximadamente 3 °C. O composto preenche os vazios e substitui o ar, que tem condutividade de apenas 0,026 W/(m·K).A convecção envolve o transporte de calor por movimento de um fluido. Aqui a coisa se divide entre convecção natural, quando o movimento do fluido é causado por diferenças de densidade decorrentes de gradientes térmicos, e convecção forçada, quando um ventilador, bomba ou similar impõe o fluxo. A equação fundamental é a lei de resfriamento de Newton: q = h * A * (Ts - Tf), onde h é o coeficiente convectivo de transferência de calor. O problema é que h não é uma propriedade do material. Ele depende da geometria, das propriedades do fluido, da velocidade do fluxo e do regime — laminar ou turbulento. Valores típicos de h variam enormemente. Convecção natural em ar parado fica entre 5 e 25 W/(m²·K). Convecção forçada em ar com ventilador sobe para 10 a 100 W/(m²·K). Em líquidos, como água circulando, o coeficiente pode chegar a 500 a 10.000 W/(m²·K). É por isso que um radiador de computador com ventoinha funciona bem, mas sozinho seria ineficiente. O coeficiente convectivo em configurações complexas geralmente é obtido por correlações empíricas envolvendo números adimensionais como Reynolds, Prandtl e Nusselt. Usar a correlação errada para o regime de fluxo é um erro comum que leva a subdimensionamentos sérios.
A radiação e o que os manuais não enfatizam
A propagação de calor por radiação não requer meio material. Qualquer corpo com temperatura acima do zero absoluto emite radiação eletromagnética. A potência radiante é dada pela lei de Stefan-Boltzmann: q = * * A * (T - T_amb), onde é a constante de Stefan-Boltzmann (5,67 × 10 W/(m²·K)), é a emissividade da superfície e T está em Kelvin. O fato crucial que muitos ignoram é a dependência da quarta potência da temperatura absoluta. A baixas temperaturas, como em equipamentos eletrônicos operando entre 25 e 75 °C, a radiação representa uma fração pequena da transferência total. Mas a partir de 300 °C, ela se torna dominante. Fornos industriais e sistemas de exaustão operam quase exclusivamente por radiação.👉 Clique no botão abaixo para saber mais sobre o assunto!
A emissividade é outro ponto onde erros são frequentes. Superfícies metálicas polidas têm emissividade baixa, na faixa de 0,05 a 0,1. Superfícies oxidadas ou pintadas podem alcançar 0,8 a 0,95. Um dissipador de calor anodizado em preto irradia muito mais eficiência do que um dissipador de alumínio polido, mesmo que ambos tenham geometria idêntica. Eu já vi projetos onde a solução para superaquecimento foi simplesmente pintar o dissipador de preto fosco, em vez de dimensionar um ventilador maior. O ganho em emissividade compensou a diferença. Quando se trata dos tipos de propagação de calor em cenários reais, o caso mais desafiador é quando os três mecanismos atuam simultaneamente. Um tubo de vapor isolado perde calor por condução através da parede do tubo e da camada de isolamento, por convecção natural na superfície externa do isolamento e por radiação com o ambiente. Resolver analiticamente esse problema é praticamente impossível em geometrias complexas. A abordagem padrão na indústria é usar elementos finitos ou diferenças finitas em software de simulação térmica. Programas como ANSYS, COMSOL ou até soluções open-source como OpenFOAM permitem acoplar os três modos em uma única malha computacional.
Um problema específico que encontrei envolve a análise de um equipamento eletrônico embutido em um gabinete hermético. O calor gerado pelos componentes precisava ser removido através das paredes do gabinete. Inicialmente, calculei apenas por condução através da parede de alumínio e convecção natural no exterior. O resultado apontava para uma temperatura de operação de cerca de 85 °C, dentro dos limites. Porém, ao montar o protótipo, a temperatura real era de 110 °C. O erro estava em negligenciar a radiação interna entre os componentes e a parede interna do gabinete. Os componentes emitem radiação para as paredes, que por sua vez irradiam de volta. Esse efeito de cavidade radiante eleva significativamente a temperatura de equilíbrio. A correção foi modelar a troca radiativa com fatores de forma adequados, o que reduziu a diferença entre simulação e medição para menos de 5 °C.
Limitações e armadilhas comuns
A principal limitação prática ao trabalhar com transferência de calor é a incerteza nos coeficientes e propriedades dos materiais. A condutividade térmica varia com a temperatura. Para a maioria dos metais, k diminui levemente com o aumento da temperatura. Para isolantes, o comportamento pode ser inverso. Coeficientes convectivos dependem de condições de contorno que raramente são conhecidas com precisão. Ventilação natural em um compartimento fechado é altamente sensível à disposição dos componentes e à orientação do equipamento. Outra limitação importante é que a abordagem clássica de resistências térmicas em série funciona bem apenas para geometrias simples e problemas unidimensionais. Em configurações tridimensionais com fontes de calor distribuídas, como placas de circuito impresso, a análise analítica perde validade. Nesse caso, a simulação numérica é necessária, mas exige validação experimental. Sem dados de referência, os resultados da simulação podem sermente errados sem que seja óbvio onde está o erro.
Para problemas simplificados de múltipla escolha ou estudo básico, a separação em condução, convecção e radiação permanece útil como ferramenta didática. O importante é reconhecer que essa divisão é uma idealização. No mundo real, os três mecanismos estão sempre presentes, cada um com sua importância relativa dependendo das condições de temperatura, geometria e propriedades dos materiais envolvidos. Medir, simular e corrigir continua sendo o caminho mais confiável para qualquer projeto que envolva controle térmico sério.
