Como construir um sistema de eixos cartesiansos que não fique uma bagunça
A maior parte dos tutoriais que você vê pela internet pula direto para a teoria e esquece de mencionar o problema real: quando você vai traçar os eixos no papel ou na lousa, as coisas costumam sair tortas se você não tiver um método consistente. Eu já vi aluno desenhar um eixo Y com inclinação diferente do eixo X sem perceber, e daí toda a escala de valores fica distorcida.
Por que o eixo Ox é chamado de eixo das abscissas

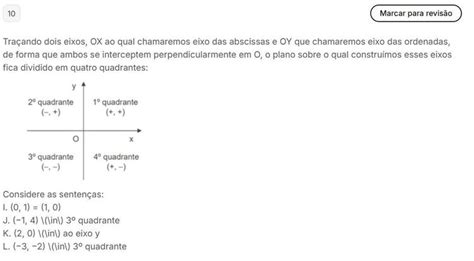

Antes de falarmos de técnica, vale entender a nomenclatura, porque isso evita confusão depois. Quando traçamos dois eixos ox ao qual chamaremos eixo das abscissas, estamos nos referindo ao eixo horizontal do sistema cartesiano, aquele em que se situam os valores de x. O eixo vertical, perpendicular a ele, recebe o nome de eixo das ordenadas (eixo Oy). A convenção vem da geometria analítica clássica e é universal, mas notei que muitos estudantes começam a trabalhar com coordenadas antes de internalizar essa divisão básica, o que gera erro na hora de interpretar gráficos.
O passo a passo prático
O procedimento em si é simples, mas a execução exige atenção em três pontos específicos que a maioria dos manuais não destaca. Primeiro, trace uma linha horizontal suave usando régua. Esta será a base do seu eixo Ox. Marque o ponto zero no centro ou ligeiramente à esquerda do centro, dependendo de quão larga é a área disponível. A posição da origem define tudo que vem depois, então pense onde os valores positivos e negativos vão caber antes de fazer qualquer marcação.
Segundo, a partir da origem, levante uma linha vertical perpendicular ao eixo horizontal. Aqui é onde a maioria erra. Use o esquadro, não tente avaliar a olho nu. Um ângulo de 90 graus impreciso propaga erro em cada unidade que você marca nos dois eixos. Se estiver desenhando digitalmente, use a ferramenta de grade ou construa uma perpendicular com compasso e régua. Terceiro, defina a escala. Escolha um intervalo razoável — 1 cm por unidade costuma funcionar bem para folhas A4 — e marque os valores com traços pequenos e uniformes. Os valores negativos ficam à esquerda e abaixo da origem; os positivos, à direita e acima. Não esqueça as setas nas extremidades para indicar que os eixos se prolongam indefinidamente, embora na prática você só desenhe o trecho necessário.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Eu tive um problema específico uma vez trabalhando com dados experimentais que ia de -0,05 a +0,03. Usei a escala padrão de 1 cm por unidade e quase não tinha espaço útil no gráfico. A solução foi trocar a origem para dentro da faixa de dados, digamos -0,02, e marcar os eixos com incrementos de 0,01 em vez de 1. Isso se chama quebra de escala ou deslocamento da origem e é totalmente válido enquanto você deixar claro no desenho onde a ruptura acontece, senão o leitor pode interpretar mal a proporção entre os pontos.
Pegadinhas que ninguém conta
O eixo Ox nem sempre precisa ser perfeitamente horizontal em contextos aplicados. Em gráficos de funções, sim. Em representações técnicas como perfis topográficos ou diagramas de tensão, o eixohorizontal pode representar tempo, distância ao longo de um percurso ou qualquer variável independente que você escolher. O importante é que o eixo das abscissas seja sempre o da variável independente, não necessariamente o eixo visualmente mais baixo na página. Outro detalhe: quando você trabalha com gráficos em papel milimetrado, alinhe a origem com uma interseção de linhas da grade. Isso elimina a maior fonte de erro de posicionamento. Eu já perdi horas recalculando points porque marrei a origem entre duas linhas e toda a leitura ficou deslocada meio milímetro, o que em gráficos ampliados vira centímetros de distância.
Existe ainda a questão dos eixos não começarem necessariamente em zero. Isso é comum em séries temporais ou dados que variam numa faixa estreita. O eixo Ox pode ter sua origem deslocada para o início do intervalo de interesse, desde que você indique claramente no desenho onde começam os valores e mantenha a proporção uniforme. Gráficos que cortam abruptamente o eixo sem aviso visual são armadilhas de interpretação.
O que funciona e onde esse método falha
Construir os eixos manualmente com régua e esquadro funciona bem para anotações em aula, rascunhos rápidos e provas. Leva cerca de 3 a 5 minutos e dá controle total sobre a escala. Para trabalho profissional ou publicação, contudo, a precisão manual tem limites claros. A variação humana na marcação de escala e no traço de linhas retas introduz ruído que afeta a leitura precisa de coordenadas, especialmente quando você precisa extrair valores numéricos do gráfico. Nesses casos, o ideal é usar software como o GeoGebra, Python com Matplotlib, ou até o Excel configurado com eixos adequados. Ferramentas digitais permitem ajuste fino de escala, labels automáticos e exportação em resolução adequada. O tempo cai de minutos para segundos e a precisão melhora significativamente. Mas o conhecimento do processo manual continua sendo necessário, porque quando o software mostrar algo estranho no gráfico, você precisa saber diagnosticar se é erro de escala, de origem ou de orientação dos eixos. Eu já vi colegas travados em problemas simples porque só sabiam clicar botões e não conseguiam explicar por que o eixo X estava invertido ou fora da faixa esperada.
Se você está começando, treine primeiro no papel. Desenhe cinco sistemas de eixos diferentes, cada um com origens e escalas distintas. Depois migre para o digital e compare os resultados. A experiência prática de colocar o lápis no papel é o que garante que você vai conseguir ler e construir gráficos com confiança em qualquer contexto.
