Convecção na prática: o que realmente acontece quando você tenta resfriar algo

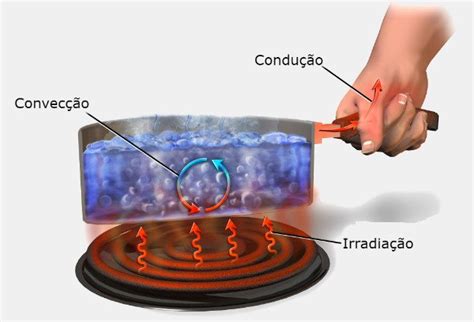

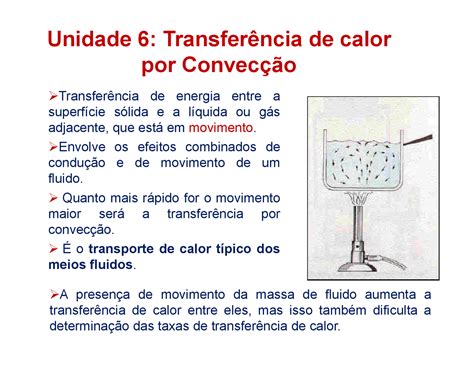

A transferência de calor por convecção é simplesmente o transporte de energia térmica entre uma superfície e um fluido em movimento. Não é mágica, não é abstrato. É o ar ou a água tocando algo quente, aquecendo, e indo embora. O resto é engenharia. Existem dois tipos principais que você vai encontrar no mundo real. A convecção natural ocorre quando o próprio fluido se move por diferenças de densidade — o ar perto da superfície aquece, fica mais leve, sobe, e o ar frio entra no lugar. Não precisa de ventilador, não precisa de bomba. Já a convecção forçada envolve um mecanismo externo empurrando o fluido: um ventilador, uma bomba, o vento. Os coeficientes de convecção (h) na forçada são tipicamente de 10 a 100 vezes maiores que os da natural, e isso faz diferença real no tamanho dos dissipadores que você precisa projetar.
Entendendo a transferência de calor por convecção sem decorar fórmula
A lei do resfriamento de Newton governa tudo aqui, mas o nome impressiona mais do que a realidade. É basicamente q = h · A · T. Calor transferido igual ao coeficiente de convecção vezes a área de superfície vezes a diferença de temperatura entre a superfície e o fluido longe dela. A dificuldade não está na equação. Está em descobrir o valor correto de h, que raramente é conhecido a priori. Para convecção natural em ar ambiente, valores de h ficam na faixa de 5 a 25 W/(m²·K) para placas verticais e superfícies horizontais comuns. Para convecção forçada com ar movido por ventilador, você facilmente alcança 25 a 250 W/(m²·K). Com líquidos como água, os números pulam para 50 a 10.000 W/(m²·K). Observe a amplitude. Especificar um dissipador sem entender essa variação é o erro mais frequente que eu vejo em projetos térmicos.
O que poucos entendem de verdade é que o coeficiente h não é uma propriedade do material. Ele depende da geometria, da velocidade do fluido, da viscosidade, da condutividade térmica do próprio fluido, e do regime de escoamento. Isso significa que tabelas genéricas servem como ponto de partida, mas raramente como resposta final. Você quase sempre precisa calcular números de Nusselt a partir de correlações específicas para sua geometria e condições de contorno. Para placas verticais em convecção natural, a correlação de Churchill-Chu é amplamente usada. Ela funciona bem para uma faixa razoável de números de Rayleigh e não exige iteração complexa. O procedimento básico envolve calcular Ra a partir das propriedades do fluido avaliadas na temperatura do filme — a média entre a temperatura da superfície e a do fluido livre. Aí você insere Ra no correlacionamento adequado e extrai Nu, que dividido pela condutividade térmica do fluido e multiplicado pelo comprimento caractéristico te dá h.
Para escoamento forçado em, a correlação de Dittus-Boelter é o padrão para fluxos turbulentos com números de Prandtl entre 0,7 e 160 e números de Reynolds acima de 10.000. A forma simples é Nu = 0,023 · Re^0,8 · Pr^n, onde n é 0,4 para aquecimento do fluido e 0,3 para resfriamento. A limitação mais importante: ela pressupõe entrada totalmente desenvolvida e paredes com temperatura constante ou fluxo uniforme. Se seu sistema tiver mudanças bruscas de direção, curvos, ou entradas curtas, o coeficiente pode ser significativamente diferente do previsto. Um problema que eu enfrentei diretamente envolve um projeto de gabinete eletrônico para equipamentos de campo. Eu calculei a convecção natural usando correlações padrão para placas verticais e cheguei a uma capacidade de dissipação de cerca de 15 W para uma superfície de alumínio anodizado. Na prática, o equipamento atingia temperaturas 40 graus acima do esperado. O problema não estava na equação. Estava na montagem real: os módulos eletrônicos geravam fluxo ascendente de ar quente que colidia com placas adjacentes, criando zonas de recirculação e estreitamento do camada limite. O efeito combinado reduzia o coeficiente efetivo de h pela metade do valor teórico.
A solução que funcionou foi prática e quase óbvia depois que eu vi o dado. Eu adicionei aberturas de ventilação estrategicamente posicionadas na parte inferior e superior do gabinete, criando um caminho de fluxo direcionado em vez de depender do ar subir aleatoriamente. Depois disso, os temperaturas caíram para dentro da margem de projeto. A lição é que modelos teóricos de convecção natural funcionam para superfícies isoladas. Em sistemas reais, a interação entre múltiplas fontes de calor e a geometria do espaço confina o escoamento de maneiras que as correlações simples não capturam. Outro detalhe que causa confusão recorrente: a influência do acabamento superficial. Muitos engenheiros assumem que tratamento superficial afeta a convecção de forma significativa. Para convecção natural em ar, a rugosidade superficial tem efeito pequeno no coeficiente h. O que realmente importa é a emissividade quando radiação está presente, mas isso é outro mecanismo. A rugosidade só começa a fazer diferença considerável em convecção forçada com fluxo laminar e números de Reynolds muito baixos, geralmente abaixo de 2.300.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Quando você trabalha com líquidos, a situação muda completamente. A água tem condutividade térmica cerca de 25 vezes maior que o ar e capacidade térmica específica muito maior. Isso transforma radicalmente os coeficientes de convecção. Um sistema de resfriamento a água pode remover calor com uma fração do tamanho de um sistema a ar equivalente. O contraponto é a complexidade: vazamentos, corrosão, tratamento de água, bombas, manutenção. A escolha entre ar e líquido depende do orçamento de espaço, do nível de confiabilidade exigido e do custo total de propriedade ao longo da vida do equipamento. Para convecção forçada em aletas, existe umaarmadilha comum que vejo acontecer frequentemente. Você calcula a eficácia das aletas individualmente e assume que o conjunto inteiro se comporta como a soma das partes. Em arranjos densos de aletas, as camadas limite de aletas adjacentes se sobrepõem e bloqueiam o fluxo de ar entre elas. O coeficiente de convecção cai drasticamente no interior do pacote de aletas. O resultado prático é que dissipadores com muitas aletas finas podem ter desempenho inferior a um dissipador com menos aletas mais espaçadas, mesmo tendo área superficial total maior.
A regra prática que eu uso como limite inicial: para aletas de alumínio em convecção forçada com ar, o espaçamento mínimo entre aletas deve ser pelo menos o dobro da espessura da camada limite esperada. Se você não sabe a camada limite, comece com 4 a 6 mm de espaçamento para ventiladores de baixa a média velocidade. Para convecção natural, o espaçamento pode ser maior porque as camadas limite crescem mais devagar, mas o coeficiente é menor, então o trade-off é diferente. O cálculo da resistência térmica total de um sistema convectivo combina resistência de condução através do material, resistência de contato entre superfícies e resistência convectiva na interface fluido-superfície. Na maioria dos casos práticos, a resistência convectiva é a dominante. Isso significa que melhorar a qualidade do contato térmico entre componente e dissipador — usando pasta térmica adequada, pressionando corretamente, garantindo planicidade — traz ganhos muito menores do que melhorar a convecção do lado do fluido. Transferir melhor o calor para o dissipador é inútil se o dissipador não consegue entregar esse calor ao fluido de forma eficiente.
Uma ferramenta útil que economiza tempo é o uso de softwares de simulação CFD para geometrias complexas. Para problemas simples de placas, finletes, tubos, as correlações analíticas são suficientes e mais rápidas. Para configurações com obstáculos, curvas, múltiplas fontes de calor em espaços confinados, a simulação numérica evita erros de superestimativa que correlações isoladas introduzem. O tempo de configuração varia: um modelo 2D simples leva cerca de 30 minutos para ser montado e rodado em uma estação de trabalho comum, enquanto um modelo 3D completo de um gabinete pode levar várias horas. O erro mais caro que eu já vi cometido envolvia a avaliação das propriedades do fluido na temperatura errada. Alguns cálculos manuais avaliam viscosidade, condutividade térmica e coeficiente de expansão térmica na temperatura ambiente, quando na verdade devem ser avaliados na temperatura do filme. Para diferenças de temperatura grandes — o que é comum em dissipação de potência elevada — essa diferença pode alterar o número de Rayleigh em 30 a 50 por cento, e consequentemente o coeficiente h calculado. Refazer esses cálculos com as propriedades corretas na temperatura do filme ajustou minhas previsões para dentro de 10 por cento dos valores medidos em testes.
Se você precisa de dados de referência para propriedades de ar em diferentes temperaturas, tabelas padrão estão disponíveis em manuais de transferência de calor como os de Incropera e DeWitt. Para água, o Handbook of Chemistry and Physics tem dados confiáveis. O importante é sempre verificar em qual temperatura as propriedades estão tabuladas e avaliar na temperatura do filme, não na temperatura ambiente. A convecção mista, onde forças de empuxo e forças inerciais têm magnitudes comparáveis, aparece em situações específicas. Quando o número de Grashof é da mesma ordem de grandeza que o quadrado do número de Reynolds, nem a convecção natural nem a forçada dominam isoladamente. Correlações para esse regime existem, mas são menos padronizadas e mais dependentes da geometria específica. Nesses casos, simulação numérica ou dados experimentais são recomendados em vez de tentar aplicar correlações de regimes puros.
Na prática industrial, a transferência de calor por convecção é frequentemente o gargalo em projetos de gerenciamento térmico. Materiais com alta condutividade térmica como cobre e alumínio resolvem o problema da condução dentro do dissipador, mas não fazem nada pelo problema convectivo na interface com o fluido. O investimento mais eficaz em otimização térmica geralmente está em melhorar o escoamento do fluido — redesenhar dutos, escolher ventiladores com curva de pressão adequada, eliminar obstáculos no caminho do fluxo — do que em trocar materiais ou aumentar espessuras de forma indiscriminada.
