Como lidar com transistor bipolar de junção na prática
O transistor bipolar de junção é um componente que você encontra em qualquer placa de circuito eletrônico. Não é complicado de entender no papel, mas o mundo real é outra coisa. A ficha técnica promete linearidade, mas a temperatura muda tudo. O que funciona na bancada aquecida pode falhar no gabinete fechado.
Entendendo transistor bipolar de junção pelo avesso

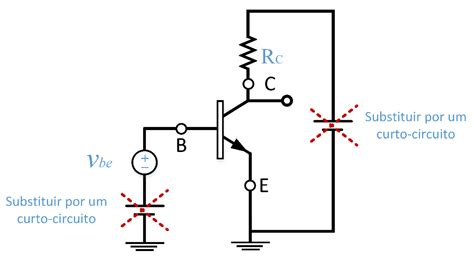

A maioria dos cursos começa pela definição teórica. Em vez disso, vou mostrar o que realmente importa quando você está montando algo que precisa funcionar. O BJT tem três terminais: emissor, base e coletor. O princípio básico é que uma pequena corrente na base controla uma corrente muito maior entre o coletor e o emissor. Isso parece simples até você tentar projetar um amplificador que não distorça. O beta, essa tal de ganho de corrente, varia de transistor para transistor mesmo do mesmo lote. Um BC547 pode ter beta de 100 ou 800. Se você projetar sua baseira confiando num valor fixo, o circuito vai oscilar ou saturar de forma imprevisível. A solução que eu uso é polarização por divisor de tensão com resistor de emissor. Você calcula a corrente de emissor baseado na tensão de emissor e no resistor, não no beta. Assim, mesmo que o beta varie por fator de oito, o ponto de operação se mantém razoavelmente estável.
Um detalhe que quase ninguém menciona: a corrente de fuga do coletor dobra a cada 10 graus Celsius de aumento. Em temperaturas mais altas, isso pode deslocar o ponto quiescente de forma significativa. Se seu circuito opera em ambientes quentes, precisa levar isso em conta desde o início.
Projeto prático de polarização
Vamos fazer um exemplo concreto. Suponha que você quer polarizar um BJT NPN para funcionar como amplificador classe A com carga de coletor ligada a 12 volts. Quero uma corrente de coletor de 2 mA e uma tensão coletor-emissor de cerca de 6 volts para ter a máxima folga simétrica. Escolhi um resistor de coletor de 3 quilohms. Com 2 mA passando por ele, a queda é de 6 volts, deixando 6 volts no coletor. Perfeito para o ponto médio. Agora o emissor: coloquei um resistor de 390 ohms. Com 2 mA, a tensão no emissor fica em torno de 0,78 volts. A tensão na base precisa ser aproximadamente 1,38 volts considerando a queda base-emissor de 0,6 volts em regime ativo.
Para o divisor de tensão na base, usei dois resistores: 68 quilohms ligado a 12 volts e 10 quilohms ligado ao terra. A tensão no nó intermediário fica perto dos 1,59 volts. Dá uma margem boa com o valor desejado de 1,38 volts. A corrente pelo divisor é da ordem de 150 microamperes, bem maior que a corrente de base esperada de talvez 20 microamperes, o que garante estabilidade. Esse método de projeto leva cerca de 10 minutos quando você já tem prática. Na primeira vez, pode levar meia hora porque você vai conferir as contas três vezes. Aí você faz de novo e percebe que errou o beta assumption em algum lugar. É normal.
Problemas reais que aparecem no campo
Num projeto de um amplificador de áudio de baixa potência, encontrei um problema interessante com um BC548. A especificação dizia beta mínimo de 110, mas na prática, quando aquecia, a corrente de coletor subia progressivamente. O ponto de operação migrava para a saturação. O circuito funcionava frio, mas depois de alguns minutos entrava em colapso térmico. O workaround foi adicionar um resistor termistor PTC em série com o emissor, além do resistor de 390 ohms que já existia. Quando a temperatura sobe, a resistência do termistor aumenta, reduzindo a tensão no emissor e contra-ativamente fechando o laço de realimentação. Em vez de usar um componente separado, eu simplesmente aumentei o resistor de emissor para 680 ohms. A potência dissipada no resistor era suficiente para criar a estabilização térmica natural que eu precisava.
Outro problema comum é a oscilação em altas frequências. Um BJT mal compensado pode começar a oscilar acima de 100 MHz mesmo sem intenção. Colocar um pequeno capacitor de compensação na base, da ordem de alguns picofarads, entre a base e o terra, resolve. Também ajuda colocar um resistor de 100 ohms em série com a base para isolar a capacitância parasita do estágio anterior.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Quando usar BJT e quando fugir dele
O transistor bipolar de junção tem desvantagens sérias que precisam ser consideradas. A entrada é uma junção PN, o que significa impedância de entrada relativamente baixa. Para aplicações onde a fonte de sinal tem impedância alta, isso pode causar carregamento excessivo e perda de sinal. Em comparação, um FET de efeito de campo oferece impedância de entrada muito maior. O BJT também consome corrente de base continuamente. Em circuitos alimentados por bateria, isso pode ser significativo. Se sua aplicação exige baixo consumo em standby, considere um MOSFET. Para um amplificador de áudio de pequena potência, o consumo de corrente de base pode representar 5 a 10% da corrente total do circuito, dependendo do beta.
A linearidade do BJT é boa para certas aplicações. Em amplificadores de RF de baixa potência, o BJT ainda é preferível por sua resposta em frequência e ruído inferior ao de muitos MOSFETs similares. Mas para chaveamento de alta velocidade, o MOSFET geralmente vence porque não tem o problema de carga armazenada nos terminais.
Testando um transistor bipolar de junção na bancada
Antes de soldar qualquer coisa, teste o transistor com o multímetro. Use a função diodo. Coloque a ponta vermelha no coletor e a preta no emissor. Deverá abrir circuito. Inverta os terminais e mede novamente. Agora conecte a ponta vermelha na base e a preta no emissor. Deve haver uma queda de cerca de 0,6 a 0,7 volts. A mesma coisa base-coletor. Se qualquer medida der curto ou aberto total fora do esperado, o transistor está defeituoso. Uma verificação mais completa envolve medir o beta com o multímetro na função hFE, se disponível. Coloque o transistor no soquete apropriado e anote o valor. Se estiver muito abaixo da especificação mínima do datasheet, descarte. Um beta baixo significa que você precisa de mais corrente de base para o mesmo nível de coletor, o que compromete todo o projeto de polarização.
Para medições mais precisas, monte um circuito simples com um resistor de base de 100 kilohms ligado a 5 volts, um resistor de coletor de 1 kilohms e alimente com 5 volts também. Meça a tensão no coletor e calcule a corrente de coletor. A corrente de base será aproximadamente (5 - 0,7) / 100k = 43 microamperes. O beta estimado é Ic dividido por Ib. Se o beta resultante for inferior a 50, provavelmente o transistor está ruim.
Limitações que todo mundo ignora
Existe um limite prático para a frequência de operação de um BJT comum. Transistores como o 2N3904 têm fT na faixa de 300 MHz. Acima disso, o ganho cai rapidamente. Para RF de alta frequência, considere transistores específicos para RF, como os da série BF ou os transistores de heterojunção (HBT), que oferecem melhor desempenho nessas faixas. Outra limitação importante é a potência dissipada. Um BC547 tem potência máxima de 500 mW. Se você projetar um circuito onde a dissipação se aproxima desse valor, o transistor vai superaquecer. A tabela de derating diz que acima de 25 graus Celsius a potência máxima cai linearmente. A 100 graus Celsius, a potência permitida é praticamente zero. Na prática, use um dissipador ou escolha um transistor com maior capacidade de potência.
O ruído também é um fator crítico em estágios de entrada. BJTs produzem ruído térmico e ruído shot. Em amplificadores de baixo nível, como pré-microfone, o ruído do BJT pode ser significativo. Nesse caso, considere um JFET ou um opamp de baixo ruído como alternativa.
Alternativas modernas
Se o seu projeto não exige especificamente as características únicas do BJT, um MOSFET pode substituí-lo em muitas aplicações. O MOSFET tem impedância de entrada mais alta, não consome corrente de gate em DC e comuta mais rapidamente. Para chaveamento de carga, o MOSFET é quase sempre a escolha certa. No entanto, para amplificadores lineares de pequena, o BJT ainda tem vantagens em termos de linearidade e ganho de tensão. A escolha depende do objetivo. Se você está fazendo um amplificador de áudio Hi-Fi, um par diferencial de BJTs ainda oferece desempenho excepcional. Se está fazendo um chaveador para um motor DC, vá de MOSFET.
Em resumo, o transistor bipolar de junção é um componente fundamental que exige respeito pelas suas limitações térmicas e de variabilidade. Entender como polarizá-lo corretamente, prever os efeitos da temperatura e saber quando substituí-lo por outra tecnologia faz toda a diferença entre um circuito que funciona e um que não funciona. O investimento inicial em aprender a usar bem esse componente se paga rapidamente quando você para de depender de simulações perfeitas e passa a entender o que acontece no mundo real.
