Como funciona a transmissão de movimento circular na prática

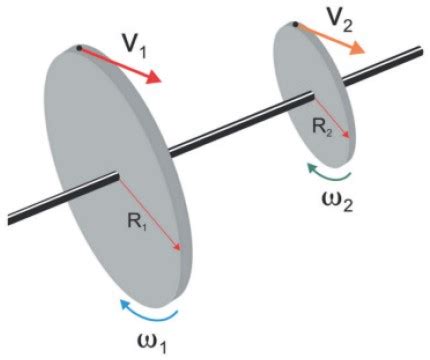

A transmissão de movimento circular é basicamente a forma como um sistema mecânico leva a rotação de um ponto a outro sem perder a relação entre velocidade angular e torque. Parece simples até você tentar dimensionar uma correia ou engrenagem e perceber que a teoria do livro não considera folga, deslizamento ou variações de carga. O princípio central é a conservação da velocidade linear na interface de contato. Se você tem duas polias ligadas por uma correia, a velocidade linear da correia é a mesma em ambos os eixos. Daí vem a relação básica: 1 × r1 = 2 × r2, onde é a velocidade angular e r o raio. Para engrenagens, o mesmo conceito se aplica, mas com o módulo das dents determinando a razão de transmissão.
Entendendo a transmissao de movimento circular no dia a dia
Acho importante começar pelo que as pessoas costumam errar: confundir velocidade angular com velocidade linear. Um eixo pequeno girando rápido pode transmitir mais força do que um eixo grande girando devagar, dependendo da razão de transmissão. A chave é calcular o torque de saída, não apenas a rotação. Na prática, existem três métodos principais de transmissão circular: correias e polias, correntes e coroas, e engrenagens diretas. Cada um tem vantagens e desvantagens que não aparecem nas tabelas.
Correias são baratas e silenciosas, mas sofrem com escorregamento quando a carga aumenta. Correntes não escorregam, mas precisam de lubrificação e geram vibração em altas velocidades. Engrenagens são as mais eficientes, chegando a 98% de eficiência por estágio, mas exigem alinhamento preciso e lubrificação constante. Uma coisa que ninguém ensina é sobre o ângulo de encosto nas polias. Em transmissão por correia, o ângulo de abraçamento determina quanta força de atrito você tem disponível. Se o ângulo for muito pequeno, a correia vai patinar mesmo com tensão adequada. Em sistemas com polias de diâmetros muito diferentes, o ângulo de encosto na polia menor pode cair abaixo de 120 graus, o que é perigoso. A solução prática é usar um tensor ou aumentar a distância entre centros.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Outro detalhe que causa dor de cabeça: a correia não é um corpo rígido. Ela estica com o calor e com o tempo. Depois de cerca de 24 horas de funcionamento, a maioria das correias novas precisa de reajuste de tensão. Se você não fizer isso, a transmissão perde eficiência e a correia começa a vibrar. Eu já vi gente trocar correia todo mês sem entender o porquê, quando o problema era simplesmente a falta de um tensor automático. Para dimensionar, você precisa de três informações: potência requerida, velocidade de entrada e razão de transmissão desejada. A partir disso, calcula-se o torque de saída e seleciona-se o tipo de transmissão adequado. Não adianta escolher engrenagens se o espaçamento entre eixos é imprevisível, ou correias se a carga é variável e agressiva.
Um erro comum é subdimensionar a largura da correia ou o módulo das engrenagens achando que "vai funcionar". A vida útil cai drasticamente quando o fator de serviço não é considerado. Fator de serviço é o multiplicador que leva em conta o tipo de máquina acionada, as cargas de partida e a duração do funcionamento. Para uma esteira contínua, o fator pode ser 1,3. Para um britador, sobe para 1,8 ou mais. Se você está começando e quer praticar os cálculos, existem simuladores online gratuitos que ajudam a visualizar como as grandezas se relacionam. Basta pesquisar por "transmissao de movimento circular simulador" que encontra várias opções. O importante é testar com números reais, não com valores ideais.
O que eu diria para quem está aprendendo é: domine a relação entre torque, velocidade e potência antes de qualquer coisa. Potência é torque vezes velocidade angular. Se um dos valores sobe, o outro desce proporcionalmente, mantendo a potência constante (desprezando perdas). Isso resolve a maior parte dos problemas de entendimento. Finalmente, preste atenção nos mancais e no alinhamento. A maioria das falhas em transmissão circular não é culpa do elemento transmissor em si, mas sim de montagem inadequada. Eixo desalinhado consome correia em semanas. Mancal travado aumenta o torque de partida e pode quebrar um eixo. Verifique tudo antes de fechar o sistema.
