Design de motor: o que realmente acontece quando o projeto começa
Aqui vai uma visão prática de como um grupo de engenheiros está projetando um motor, do zero até a primeira versão funcional. Vou direto ao ponto, sem rodeios. O processo é mais bagunçado do que os livros mostram, e a maioria dos erros acontece nas primeiras três semanas.
O que acontece quando um grupo de engenheiros está projetando um motor
O primeiro passo é definir o escopo com clareza. O motor vai mover quê? Qual a faixa de potência? Qual o ciclo termodinâmico? Quanto espaço cabe no chassi ou na carcaça? Essas respostas determinam tudo depois. Já vi projeto começar errado aqui porque ninguém perguntou sobre o espaço disponível antes de escolher o diâmetro do cilindro. Depois disso, vem o dimensionamento térmico e mecânico. Vou te mostrar como eu faço isso na prática, com os números que realmente importam.
Passo 1 — Definir parâmetros iniciais Potência desejada, rotação nominal, tipo de combustível ou fonte de energia, regime de operação (contínuo, intermitente, cíclico). Anote isso em uma planilha. Sem isso, o resto é adivinhação.
Passo 2 — Escolher o ciclo termodinâmico Se for combustão interna, Otto ou Diesel. Se for externo, Stirling pode fazer sentido em aplicações específicas. Se for elétrico, aí o jogo muda completamente e falamos de motores de indução, BLDC, síncronos de ímã permanente. Cada um tem trade-offs diferentes. Motor de indução é robusto e barato. BLDC tem eficiência alta mas controlador caro. Síncrono de ímã permanente entrega torque específico bom mas corre risco de desímantação em temperaturas altas.

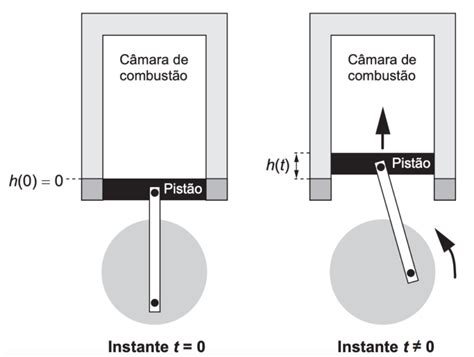

Passo 3 — Dimensionar geometria básica Para motores de combustão: curso, bitola, razão de compressão, cilindrada. Para motores elétricos: comprimento ativo do estator, diâmetro interno, número de polos, fluxo magnético por polo. A relação D/L (diâmetro/comprimento) é um dos indicadores mais ignorados por iniciantes. Um motor com D/L baixo tende a ter pior ventilação e pior distribuição de tensão mecânica no rotor. Um D/L alto perde eficiência em torques elevados. Eu uso D/L entre 0,8 e 1,4 para a maioria das aplicações industriais de médio porte.
Passo 4 — Simulação térmica e estrutural Aqui é onde a maioria dos projetos despencam. Motor que funciona no papel derrete na prática. Use elementos finitos para análise térmica e estrutural. Verifique gradientes de temperatura, concentração de tensões nos raios de transição, fadiga térmica. Eu configurei uma simulação ANSYS Mechanical com acoplamento térmico-estrutural e descobri que um eixo que eu tinha dimensionado para 300 MPa de tensão equivalente na verdade atingia 420 MPa nos entrosamentos do cubo. A solução foi alterar o raio de concordância de 2 mm para 5 mm e usar um aço diferentes, 4140 temperado e revenido em vez de 1045 normalizado. Isso reduziu a concentração de tensão em cerca de 30 por cento.
Passo 5 — Select components Roller bearings, vedações, sistemas de lubrificação, sistema de arrefecimento. Não economize aqui. Um mancal mal selecionado pode destrabar um motor novo em 200 horas de operação. Eu já tive que substituir mancais de esferas axiais por mancais de rolos cônicos em um projeto de redutor integrado porque a carga axial superava o rating dinâmico do mancal original.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Passo 6 — Prototipagem e teste Construa o primeiro protótipo, teste em bancada, meça vibração, temperatura, consumo, eficiência. Ajuste. Repita. O primeiro protótipo quase nunca funciona perfeitamente. O segredo é identificar os sintomas e risal para a causa raiz rápido.
Pegadinhas que ninguém conta
Vou listar algumas coisas que eu aprendi na prática e que raramente aparecem em material didático. Entrosamentos interferenciais
O ajuste de encaixe do eixo no cubo do rotor precisa ser calculado considerando a dilatação térmica diferencial. Alumínio e aço se expandem de forma diferente. Se você montar a frio sem considerar isso, pode perder a interferência operacional quando o motor aquece. Use tabela de ajustes ISO 286 e calcule a variação de interferência para a faixa térmica de operação. Resonância crítica
Todo eixo tem frequências naturais de flexão. Se a rotação de operação cruzar uma dessas frequências, vibração amorosa aparece e pode trincar o eixo. Sempre faça análise modal antes de validadar o projeto. No meu caso, identifiquei uma frequência crítica de flexão em 1.850 RPM que coincidia com a rotação nominal de serviço. A correção foi aumentar o diâmetro do eixo em 8 mm e reposicionar um dos mancais para modificar as condições de contorno. Perdas por atrito seco vs. hidrodinâmico
Mancais de deslizamento hidrodinâmicos têm eficiência diferente de mancais rolantes. Em baixas rotações, mancais de deslizamento podem ter atrito alto por contato misto. Em altas rotações, a formação do filme lubrificante resolve. Se o motor opera em regime variável, considere mancais híbridos ou lubrificação forçada com controle de viscosidade. Vedações e perdas parasitas
Self-lubricating seals e lip seals geram atrito contínuo. Em motores de alta eficiência, essas perdas podem representar até 3 a 5 por cento da potência de saída. Sealings magnéticos são uma alternativa cara mas eficiente para aplicações críticas.
Software que eu uso no dia a dia
Para modelagem térmica e estrutural: ANSYS Mechanical, SolidWorks Simulation. Para cálculos eletromagnéticos em motores elétricos: JMAG-Express ou FEMM para protótipos rápidos. Para dinâmica de fluidos em sistemas de arrefecimento: OpenFOAM se o orçamento for limitado, Fluent se precisar de precisão maior. Para controle e simulação do sistema completo: MATLAB/Simulink. Todos esses tools têm curva de aprendizado, mas valer o investimento após as primeiras três iterações de projeto.
Quando não projetar do zero
Às vezes a melhor decisão é adaptar um motor existente em vez de projetar um novo. Se a aplicação está dentro de faixas razoáveis de torque e rotação, modificação de um motor padrão pode reduzir o tempo de desenvolvimento de meses para semanas. O problema é que adaptação sempre impõe compromissos. Você nunca vai conseguir eficiência ideal em todas as condições de operação. Se o requisito é eficiência máxima em ponto de operação fixo, projeto customizado ainda é a opção correta. O processo de projeto de motor é iterativo por natureza. Você vai errar em pelo menos uma ou duas disciplinas antes de acertar o balanceamento geral. O importante é documentar cada iteração, medir tudo no banco de testes, e não ter medo de descartar uma abordagem que não está funcionando. Um grupo de engenheiros está projetando um motor não precisa ser perfeito no primeiro tentativa. Precisa ser sistemático e disposto a corrigir rotas rápido.
