Como identificar e calcular áreas de trapézios na prática
Achei que sabia tudo sobre trapézios quando comecei a trabalhar com projeto estrutural. Acontece que a geometria teórica é diferente da realidade quando você precisa calcular volumes de concreto para uma fundação em rampa. O um quadrilátero com um par de lados paralelos é o que a gente chama de trapézio, mas o nome não muda o fato de que erros de cálculo nesse tipo de forma geométrica já me custaram material e tempo demais pra contar.
o que é um quadrilátero com um par de lados paralelos

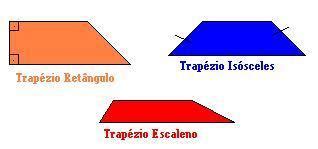

Um trapézio é um polígono de quatro lados onde exatamente dois lados são paralelos entre si. Esses lados paralelos são chamados de bases — a maior recebe o nome de base maior (B) e a menor de base menor (b). Os outros dois lados, que não são paralelos, são chamados de lados não paralelos ou laterais. A altura (h) é a distância perpendicular entre as duas bases, não o comprimento dos lados inclinados. Esse detalhe as pessoas confundem com frequência. O trapézio isósceles tem os dois lados não paralelos congruentes. O trapézio escaleno tem todos os lados diferentes. O trapézio retângulo tem dois ângulos retos adjacentes à mesma base. Cada variação tem implicações práticas que vou mostrar agora.
A área se calcula com a média das bases multiplicada pela altura. A fórmula é (B + b) × h dividido por 2. Simples na teoria. Na prática, o problema é medir a altura correta quando você está numa obra ou num desenho técnico sem escala adequada. Já medi a diagonal achando que era a altura e erre por causa disso. A diagonal nunca é a altura, a menos que o trapézio seja um retângulo, que tecnicamente é um caso particular de trapézio. Para encontrar a área de um trapézio irregular quando você só tem os quatro lados e nenhuma informação sobre ângulos, a coisa complica. Não existe uma fórmula direta com apenas os lados. Você precisa decompor a figura. O método que eu uso é o seguinte: trace uma paralelo a um dos lados inclinados a partir do vértice oposto à base menor. Isso divide o trapézio em um triângulo e um paralelogramo. A área do paralelogramo é base menor vezes a altura do triângulo formado. Para a altura desse triângulo, use a fórmula de Heron. Some as duas áreas. Funciona, mas é trabalhoso.
Outro método mais direto envolve usar coordenadas. Se você tiver as coordenadas dos quatro vértices, pode usar o método da shoelace (sapatinha). Isso elimina a necessidade de descobrir a altura explicitamente. Coloque os vértices em ordem ou anti-horária, multiplique cruzado e calcule. É mais confiável quando você trabalha com dados digitais ou CAD. O comprimento da base média — aquela linha que conecta os pontos médios dos lados não paralelos — é sempre a média aritmética das duas bases. Ou seja, (B + b)/2. A área também pode ser calculada como base média vezes altura. Essa propriedade é útil porque às vezes você consegue medir a base média diretamente no campo sem precisar medir as duas bases separadamente.
problemas reais que ninguém conta
Aqui vai um caso específico que me aconteceu. Estava calculando a área de uma laje de cobertura em forma de trapézio para um projeto residencial. As plantas mostravam base maior de 8,40 metros, base menor de 5,20 metros e dois lados inclinados com 3,80 metros cada. Parecia um trapézio isósceles. Achei que bastava achar a altura pelo teorema de Pitágoras. A diferença entre as bases é 3,20 metros. Metade disso, 1,60 metros, seria o trecho horizontal do triângulo retângulo formado pela altura, o lado inclinado e a projeção horizontal. Apliquei Pitágoras: h ao quadrado igual a 3,80 ao quadrado menos 1,60 ao quadrado. O resultado deu aproximadamente 3,43 metros de altura. Até aí tudo certo.
Mas quando fui verificar na obra, a laje não era isósceles. Os lados pareciam iguais na planta, mas na execução um tinha 3,65 metros e o outro 3,95 metros. O erro de assentamento dos formularos tinha distorcido a forma. Minha suposição de isósceles estava errada e a altura que calculei não era a real. A área calculada tinha cerca de 23,69 metros quadrados, mas a área real era diferente porque a altura perpendicular efetiva era menor. A solução foi medir as diagonais in situ. Com as duas bases e as duas diagonais, usei a fórmula de Bretschneider adaptada para quadriláteros com um par de lados paralelos. O cálculo ficou mais longo, mas a precisão compensou. A diferença foi de aproximadamente 1,4 metro quadrado, que em concreto traduzido para sacos de cimento e mistura significa bastante material.
Depois desse episódio, passei a sempre verificar a perpendicularidade da altura antes de confiar em qualquer cálculo de área de trapézio. A regra prática é: se você não tem a altura medida perpendicularmente entre as bases, não confie em suposições sobre simetria.
👉 Clique no botão abaixo para saber mais sobre o assunto!
propriedades que importam fora da sala de aula
Os ângulos internos consecutivos entre cada base e um lado não paralelo somam 180 graus. Isso porque os lados não paralelos atuam como transversais cortando linhas paralelas. Essa propriedade é útil para checar se um quadrilátero realmente tem lados paralelos. Meça os ângulosadjacentes a um dos lados. Se a soma não for 180, pelo menos um par de lados não é paralelo. O segmento que conecta os pontos médios dos diagonais de um trapézio tem comprimento igual à metade da diferença entre as bases. Isso é verdade e raramente ensinado nos livros didáticos, mas é prático. Se você precisa verificar rapidamente a proporção entre as bases sem medir diretamente, pode usar esse segmento como referência.
A diagonal de um trapézio divide a figura em dois triângulos. A razão entre as áreas desses dois triângulos é igual à razão entre as bases. Ou seja, se a base maior é o dobro da base menor, o triângulo apoiado na base maior tem o dobro da área do outro triângulo. Isso vale independentemente do tipo de trapézio. Existe ainda a propriedade do baricentro. O baricentro de um trapézio está localizado no segmento que conecta os pontos médios das bases, a uma distância da base maior igual a h × (B + 2b) dividido por 3 × (B + b). Parece complicado, mas em estruturas isso é relevante quando se calcula centros de gravidade de peças com seção trapzoidal.
erros comuns que destroem seus cálculos
O erro mais frequente é confundir o comprimento do lado inclinado com a altura. Isso acontece porque visualmente o lado inclinado parece ser a "altura" da figura. Não é. A altura é estritamente a distância perpendicular entre as bases. Se o trapézio não é retângulo, o lado inclinado será sempre maior que a altura. Outro erro comum é aplicar a fórmula da área do triângulo (base vezes altura dividido por dois) diretamente no trapézio inteiro. A fórmula do trapézio já inclui essa divisão por dois, mas ela se aplica à média das bases, não a uma única base. Confundir isso gera resultados com metade do valor correto ou o dobro, dependendo de como a confusão acontece.
Pessoas também tentam usar a média dos quatro lados como se fosse uma base média. Isso não funciona. A base média do trapézio é especificamente a média das bases paralelas, não a média de todos os lados. Se você calcular errado aqui, toda a área será comprometida. Quando se lida com trapézios em softwares de desenho, há um problema adicional. Alguns programas definem trapézio de forma diferente do que a geometria elemental define. Certos CADs aceitam paralelogramos como trapézios, enquanto outros exigem que exatamente dois lados sejam paralelos. Verifique a convenção do software que você está usando, senão seus imports e exports podem gerar geometria incorreta sem aviso.
quando o trapézio simplesmente não funciona
Existem situações em que modelar uma área como trapézio leva a erros significativos. Terraplenagem de terrenos naturais raramente produz faces perfeitamente planas com bases paralelas exatas. O solo se comporta de forma irregular, e assumir um trapézio perfeito num corte de terra pode subestimar ou superestimar volumes em até 15 por cento dependendo da rugosidade do terreno. Nesse caso, o modelo triangulado (TIN) é mais adequado, mesmo sendo mais trabalhoso. Outro cenário problemático é quando os lados paralelos não são claramente identificáveis. Em levantamentos topográficos antigos feitos com equipamento manual, a precisão angular pode ser insuficiente para confirmar paralelismo. Se a margem de erro angular é de meio grau ou mais, a suposição de paralelismo pode ser inválida. Nesse caso, trate a figura como um quadrilátero qualquer e use métodos gerais para quadriláteros não paralelogramos.
Para trapézios extremamente achatados — onde a diferença entre as bases é muito grande em relação à altura — a sensibilidade a pequenos erros de medição explode. Um erro de dois centímetros na medida da altura pode representar mais de um por cento de erro relativo na área quando a altura é pequena. Nessa situação, invista em medições de alta precisão ou use métodos fotogramétricos. O principal limitador prático do trapézio é que ele é uma idealização. Na realidade, vigas de concreto têm fissuras, superfícies de corte em terra têm irregularidades, e elementos arquitetônicos raramente são perfeitamente geométricos. O trapézio é uma aproximação útil, não uma descrição perfeita. Use-o quando a precisão exigida permitir, e migre para modelos mais complexos quando não permitir.
Para quem precisa trabalhar com esse tipo de forma com frequência, a recomendação é simples: domine o cálculo por coordenadas via método da shoelace, saiba decompor trapézios em triângulos e paralelogramos, e sempre verifique a perpendicularidade da altura antes de confiar em suposições visuais. O resto é prática.
