Unités de medida de pressão: o que realmente importa na prática

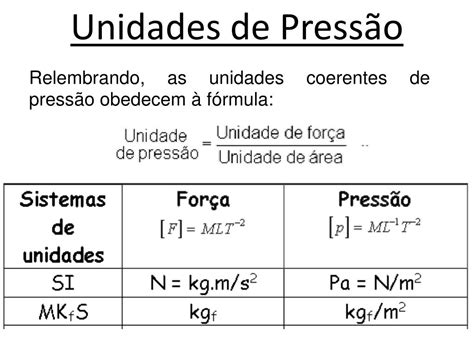

Muita gente entra num projeto de instrumentação e para na primeira conversão de unidade. O problema não é a matemática em si. É saber qual convenção está sendo usada no papel do fabricante, no equipamento instalado ou na norma do cliente. As unidades de medida de pressão existem em várias famílias, e a confusão acontece principalmente entre absoluta e relativa, e entre escala métrica e imperial. Vou explicar pela base de cálculo primeiro, porque é onde a maioria erra sem perceber. Pressão é força por área. A relação fundamental é P = F/A. Quando você vê 1 bar, isso significa 100.000 Newtons distribuídos sobre 1 metro quadrado. O número parece grande, mas na verdade é uma conveniência prática. Usar Pascal puro em processos industriais gera valores absurdos, por isso as pessoas migraram para múltiplos como bar, kPa e psi.
Conversão prática de unidades de medida de pressão
A tabela abaixo resume os valores mais usados. Se você precisa de precisão, use os fatores exatos. Para estimativa rápida em campo, os arredondamentos funcionam. 1 atm = 101325 Pa = 1,01325 bar = 14,696 psi = 760 mmHg = 10,332 mca
1 bar = 100000 Pa = 0,98692 atm = 14,504 psi = 750,06 mmHg = 10,197 mca 1 psi = 6894,76 Pa = 0,0689476 bar = 0,068046 atm = 51,715 mmHg = 0,70307 mca
1 mmHg (torr) = 133,322 Pa = 0,00133322 bar = 0,0193368 psi 1 mca (metro de coluna de água) = 9806,65 Pa = 0,0980665 bar = 1,42233 psi
O erro mais comum que eu vejo na prática é confundir kgf/cm² com bar. Os valores numéricos são tão próximos que parece igual. 1 kgf/cm² equivale a 0,980665 bar. A diferença é de cerca de 2%. Em sistemas hidráulicos de alta precisão, isso não passa despercebido. Já em medições de pressão atmosférica para ajustes de altitude, essa margem é irrelevante.
Pressão absoluta versus pressão relativa: onde tudo desmonta
Isso aqui é o que causa mais problema no campo. O sensor que você comprou pode estar configurado para medir pressão relativa (gauge), mas o sistema que você está instrumentando exige referência absoluta. Se você não verificar essa distinção antes de instalar, vai ler valores errados e ainda vai demorar para perceber porque o erro é constante em toda a faixa de medição. Pressão relativa, indicada pelo sufixo "g" em alguns instrumentos, compara a pressão do meio com a pressão atmosférica local. Pressão absoluta usa o vácuo perfeito como referência zero. Um barômetro mede pressão absoluta. Um manômetro de gás combustível geralmente mede pressão relativa. Transmissores de pressão para controle de processos muitas vezes permitem configuração de ambos os modos, mas a configuração inicial define tudo.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Na minha experiência, o caso mais chato que tive foi com um transmissor de pressão diferencial configurado para gauge em uma aplicação de vácuo parcial. O controlador da planta esperava leitura absoluta para fazer o balanço de massa correto. O sensor entregava valores negativos em relação à atmosfera, enquanto o PLC interpretava como zero abaixo de 1 atm. O resultado era uma leitura completamente deslocada na faixa de operação. A solução foi trocar o transmissor por um modelo com referência absoluta e recalibrar o scale span no controlador. Antes disso, passei duas semanas tentando ajustar offset no laço de controle sem entender por que a malha nunca estabilizava.
Unidades imperial versus métrica: o campo de minas
Se você trabalha com equipamentos importados dos Estados Unidos ou de países que seguiram o sistema imperial, vai encontrar psi, psia, psig e inches de coluna de água. A nomenclatura parece óbvia, mas tem pegadinhas. Psig é pressão relativa. Psia é pressão absoluta. A diferença entre eles é exatamente a pressão atmosférica padrão, que é 14,696 psi. Se um fabricante americano especifica 100 psig, isso equivale a 114,696 psia. Se alguém na sua equipe confundir os dois, a seleção do equipamento pode ficar completamente fora da faixa. No sistema métrico, as equivalências são mais diretas, mas ainda assim têm armadilhas. O bar é amplamente usado na Europa, mas muitos fabricantes europeus antigamente usavam atoxferência técnica com a atmosfera técnica (at), que é 1 kgf/cm². Um cliente meu precisou substituir um transdutor em uma linha de nitrogênio pressurizado. A documentação original dizia 8 at. A equipe de manutenção interpretou como 8 bar e instalou um sensor com faixa até 10 bar. O sistema operava a 7,845 bar reais. Parecia seguro porque 8 bar estava dentro da faixa, mas o ponto de operação real ficou abaixo do recomendado pelo fabricante do transdutor paraidade ótima. Substituímos por um modelo com faixa inferior e melhoramos a precisão em cerca de 15% na faixa de trabalho.
Unidades de medida de pressão mais utilizadas no Brasil
No Brasil, o cenário é híbrido por causa da influência industrial histórica. kPa e bar dominam a indústria de processos químicos e petroquímica. psi aparece em equipamentos de origem norte-americana, especialmente em óleo e gás. mmHg e torr são padrão em laboratórios e aplicações médicas. mca é comum em projetos hidraulicos e bombeamento de água. A tabela a seguir mostra a relação direta entre as mais encontradas em projetos reais. 1 kPa = 0,01 bar = 0,145038 psi = 7,50062 mmHg = 0,101972 mca
100 kPa = 1 bar 1 atm 14,5 psi Essa equivalência prática de 1 bar 1 atm economiza tempo em estimativas rápidas. Não use essa aproximação quando precisar de exatidão, porque a diferença é de 1,3%. Para dimensionamento de vasos de pressão e seleção de válvulas de segurança, a margem de erro deve ser sempre calculada com os fatores exatos.
Pegadinhas avançadas que iniciantes ignoram
Aqui vão duas situações que não aparecem em livro didático mas acontecem todo dia em projeto de campo. A primeira é a variação da pressão atmosférica com a altitude e o clima. Um sensor absoluto Mede automaticamente essa variação. Um sensor gauge ignora completamente. Se você tiver um sistema que opera em diferentes altitudes, como veículos ou plataformas móveis, a leitura gauge permanece a mesma para a mesma pressão interna, mas a pressão absoluta muda significativamente. Para processos que dependem de pontos de ebulição ou equilíbrio termodinâmico, usar gauge quando deveria usar absoluto causa erro sistemático crescente com a altitude.
A segunda é a dependência da temperatura nas unidades de medida de pressão baseadas em coluna de líquido. mmH2O, mca e inch of water mudam de valor conforme a temperatura do fluido de referência. A densidade da água varia com a temperatura, então 1 mca a 4°C não é exatamente igual a 1 mca a 25°C. A diferença é pequena, cerca de 0,2%, mas em medições de baixa pressão com tubulações de ventilação e extratores, esse desvio aparece como ruído no sinal. Se o seu transmissor tiver compensação térmica interna, esse problema desaparece. Se não tiver, você precisa corrigir pela temperatura ambiente no cálculo.
Ferramenta útil para conversões
Para conversões pontuais, uso a calculadora online do NIST (National Institute of Standards and Technology) que oferece fatores com até 10 casas decimais. Também recomendo o programa libre de conversão de unidades do GNU, que roda em terminal e permite scripts automatizados. A URL direta é calculator.nist.gov/cac/WMPD/UnitConversion.html. Para quem trabalha com planilhas, a função DOBS() do Google Sheets converte unidades de pressão nativamente. Por exemplo, =CONVERT(100; "Pa"; "bar") retorna 0,001 com precisão de referência NIST. A regra prática que resta é: verifique sempre se a unidade especificada no desenho é absoluta ou relativa, confirme o sistema métrico ou imperial, e chegue se há compensação térmica no equipamento. Dois minutos nessa verificação evitam horas de troubleshooting depois.
