O que realmente são os vértices de um polígono na prática
Na maioria dos tutoriais, você vai ler que vértices de um polígono são simplesmente os pontos onde os lados se encontram. Isso está certo, mas é a definição que parece útil até você tentar programar algo com isso. A definição técnica não te prepara para o momento em que o software te devolve coordenadas flutuantes com precisão limitada e seu polígono fecha com um gap de 0,003 metros. Achei isso pela primeira vez há uns anos trabalhando com modelagem CAD para arquitetura. Estava gerando a planta baixa de um pavimento irregular com cerca de 47 vértices. O resultado vinha com vértices quase sobrepostos — dois pontos separados por menos de um décimo de milímetro — porque o processo de digitalização da prancha original introduziu erros de arredondamento. O visor mostrava tudo certo, mas a exportação para o software estrutural falhava porque interpretava esses pares como arestas de comprimento zero, o que quebra a lógica de qualquer motor geométrico.

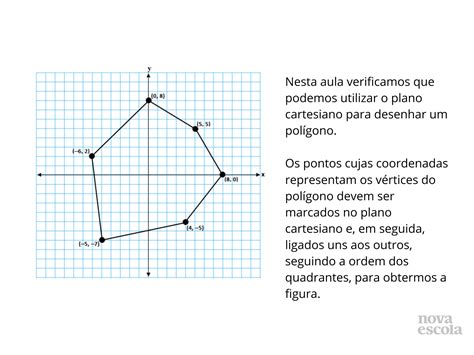

Encontrando vértices de um polígono em arquivos digitais
Se o seu polígono vem de um arquivo DWG, DXF ou até mesmo de uma importação de GIS (GeoJSON, Shapefile), os vértices estão geralmente em uma estrutura de array ou lista de coordenadas. Em Python, com shapely, por exemplo, você acessa diretamente: geom.geom.xy retorna duas tuplas — uma com todos os X e outra com todos os Y. A ordem segue o sentido do polígono (horário ou anti-horário, dependendo de como foi criado).
Em ambientes como QGIS ou AutoCAD, cada vértice é um objeto independente que você pode selecionar, editar e exportar. O problema é que a interface visual nunca mostra a verdade numérica. Você vê um ângulo fechado, mas nos dados brutos pode haver uma diferença de subtração ou arredondamento que fecha o polígono de forma errada. Minha solução prática para o caso dos 47 vértices foi usar um threshold de snapping. Se a distância entre dois vértices consecutivos fosse menor que 0,001 metros, eu fundia os dois em um único ponto, calculando a média ponderada das coordenadas. Isso reduziu o conjunto de 47 para 43 vértices distintos e o arquivo exportou sem erro. Levei cerca de 15 minutos para escrever o script de limpeza, depois disso rodava em menos de 2 segundos para qualquer planta subsequente.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Pegadinhas que ninguém menciona em cursos introdutórios
Uma coisa que causa confusão constante é a diferença entre vértices de um polígono simples e vértices em polígonos com furadas internas — aqueles anéis que representam ruas, pátios ou lagos dentro de uma quadra. Cada anel interno tem seus próprios vértices, mas eles precisam estar em ordem de orientação oposta ao anel externo. Se você tratar todos os vértices como pertencentes a um único conjunto, qualquer algoritmo de area calculation ou triangulação vai produzir resultados absurdos. Outro detalhe técnico importante: a ordem dos vértices determina o "lado direito" do polígono. Na Convenção de (direita) do sistema cartesiano comum, vértices em ordem anti-horária produzem área positiva, enquanto horário produz área negativa. Se você está trabalhando com múltiplas bibliotecas que usam convenções diferentes — GeoJSON usa coordenadas latitude/longitude no formato (lon, lat) com sentido horário definido como positivo para áreas, enquanto Shapefile segue o oposto —, basta inverter a ordem dos vértices entre elas para evitar que seu polígono seja interpretado como um buraco em vez de uma área preenchida.
Isso já me custou uma manhã inteira debuggando um sistema de zoneamento municipal que importava dados de três fontes diferentes sem padronizar a convenção de orientação. A correção foi adicionar uma função de normalização que detectava automaticamente o sentido de rotação e reordenava os vértices antes de qualquer processamento.
Limitações reais que você precisa saber antes de confiar cegamente
Vértices de um polígono são uma representação discreta de uma forma contínua. Isso significa que, por mais pontos que você adicione, o polígono nunca será perfeitamente curvo — ele sempre será uma sequência de segmentos de reta. Curvas circulares, arcos e superfícies orgânicas precisam de uma densidade muito alta de vértices para parecerem suaves visualmente. Em projetos de usinagem CNC ou animação 3D, isso se traduz em arquivos enormes que travam softwares mais simples. A solução usual é simplificar usando o algoritmo de Douglas-Peucker, que remove vértices redundantes mantendo a forma geral dentro de uma tolerância especificada. Com tolerância de 0,5 mm, costumo reduzir a quantidade de pontos em 60 a 80% sem perda visual perceptível em desenhos técnicos. O outro limite é que vértices colineares — pontos que estão exatamente na mesma linha entre dois vértices extremos — são tecnicamente válidos, mas useless. Um segmento de reta com 10 vértices intermediários colineares ocupa 10 vezes mais espaço de armazenamento e processamento do que um segmento com apenas os dois extremos. Quando estou otimizando arquivos para web (GeoJSON compactado para mapas interativos), removo vértices colineares antes de compressão. Isso geralmente corta o tamanho do arquivo pela metade sem alterar a geometria perceptivelmente.
Nenhuma dessas técnicas substitui a validação geométrica manual quando o polígono é crítico — como em divisas fundiárias ou projetos estruturais. Dados digitais têm ruído, e nenhuma fórmula de limpeza é infalível. O que funciona para um arquivo pode não funcionar para outro. Teste sempre com dados de conhecida veracidade antes de aplicar em produção.
