Desenho Da Celula Bacteriana

Fechar as formas corretas no desenho microbiano exige prática, não apenas memorização

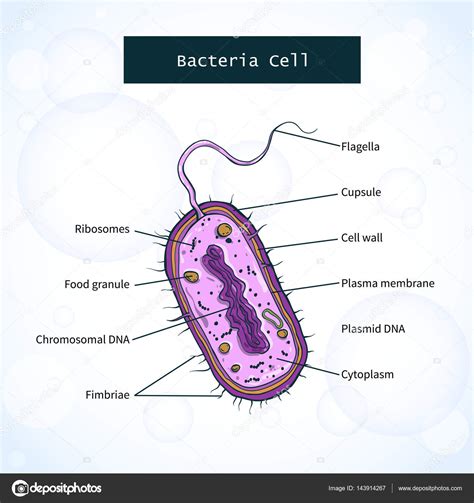

Ao desenhar uma célula bacteriana, o erro mais frequente que vejo em materiais didáticos e trabalhos acadêmicos é a proporção. As pessoas ampliam o nucleóide como se fosse um núcleo verdadeiro, esquecem que a parede celular tem espessura uniforme e colocam flagelos saindo de lugares aleatórios. A estrutura real é muito mais simples do que muitos desenhos sugerem. Um desenho preciso precisa mostrar a cápsula (quando presente), a parede celular com sua espessura relativa correta, a membrana plasmática logo abaixo, o citoplasma preenchido de forma homogênea sem organelas membranosas, o nucleóide como uma região irregular e desorganizada, e eventualmente ribossomos como pequenos pontos. Flagelos, fímbrias e plasmídeos entram dependendo do objetivo da ilustração.

Como fazer um desenho da celula bacteriana preciso e útil

Comece escolhendo a técnica. Se for para publicação ou trabalho formal, caneta nanquim sobre papel vegetal ou milimetrado é o padrão da maioria dos laboratórios de microbiologia. Lápis de grafite 2B funciona bem para rascunho, mas a tinta final deve ser aplicada com caneta de ponta fina 0,3 ou 0,5 para linhas limpas. Quem já tentou fazer isso com lápis de cor percebe rapidamente que a saturação fica irregular e as bordas perdem definição quando passa dois ou mais tons sobrepostos. O passo a passo prático é o seguinte. Desenha primeiro o contorno geral da célula como uma forma alongada oval ou bastonete, dependendo do gênero bacteriano. Bactérias em forma de bastão como E. coli têm extremidades arredondadas, não pontudas. Depois adiciona a membrana plasmática como uma linha paralela interna, deixando uma margem estreita que representa a parede celular. A cápsula, se existir, fica como uma terceira linha externa mais irregular e difusa. O nucleóide é preenchido com linhas curvas e entrelaçadas, nunca como uma forma geométrica fechada. Ribossomos são pontos discretos espalhados pelo citoplasma, nunca maiores que 1 milímetro no desenho final.

Quando incluo legendas, uso linhas de chamada finas que partem da estrutura e apontam para o texto disposto ao redor da ilustração, nunca sobrepostas ao desenho em si. Isso evita poluição visual e é algo que revisores de periódicos costumam cobrar em submissões. Uma experiência específica que tive recentemente envolveu um aluno que pediu correção de um desenho para um relatório de laboratório. Ele havia desenhado mitocôndrias dentro da célula bacteriana. Obviamente, bactérias são procariotas e não possuem organelas membranosas. Corrigimos o desenho inteiro removendo as estruturas ausentes e recalibrando as proporções do nucleóide, que estava desproporcionalmente grande. O resultado final ficou mais legível e cientificamente correto em cerca de dez minutos.

Para quem precisa de referências visuais confiáveis, o Atlas of Bacterial Cell Structure do CDC e os diagramas do Bergey's Manual são os mais utilizados em cursos de graduação. Eles estão disponíveis gratuitamente online e oferecem vistas em corte transversal e em superfície que ajudam a entender a disposição real das camadas.

Detalhes que fazem diferença e armadilhas comuns

A espessura da parede celular varia drasticamente entre gram-positivas e gram-negativas. Uma bactéria gram-positiva como Staphylococcus aureus tem uma camada de peptidoglicano muito mais espessa, que pode representar até 90% da parede. No desenho, isso significa uma faixa mais larga entre a membrana plasmática e a cápsula. Em gram-negativas como Pseudomonas aeruginosa, a camada de peptidoglicano é fina e existe um espaço periplasmático visível entre as duas membranas. Ignorar essa diferença no desenho é um erro que aparece com frequência em trabalhos iniciais de microbiologia. Outro ponto que poucos desenhos explicam bem é a polaridade dos flagelos. Bactérias com flagelo polar têm os flagelos concentrados em uma ou ambas as extremidades, não distribuídos uniformemente ao longo do corpo celular. Um desenho com flagelos distribuídos aleatoriamente transmite uma informação errada sobre a motilidade do organismo representado.

A representacao dos plasmídeos merece atenção. Eles são estruturas circulares de DNA extracromossômico e, em desenhos estilizados, costumam aparecer como pequenos círculos dentro do citoplasma. O problema é que muitos desenhos os representam como círculos perfeitamente simétricos, enquanto na realidade sua conformação pode ser superenrolada, relaxada ou em forma de laço. Para desenhos técnicos, um círculo simples é aceitável, mas para ilustrações que buscam maior precisão estrutural, vale a pena indicar a circularidade com uma linha discontinua ou um laço aberto. Quanto ao tempo gasto, um desenho bem feito de uma célula bacteriana completa, com todas as estruturas identificadas e legendas, leva em média vinte a trinta minutos para quem já tem familiaridade. Iniciantes podem levar até uma hora, principalmente na etapa de ajuste de proporções. Se o objetivo é apenas uma representação esquemática para aula, quinze minutos são suficientes.

Existem ferramentas digitais como o BioRender e o CellPAINT que aceleram o processo. O BioRender oferece bibliotecas prontas de estruturas bacterianas que podem ser combinadas e exportadas em alta resolução. O problema é que o uso acadêmico gratuito tem limitações de exportação e marcas d'água em planos básicos. Para desenhos manuais, a vantagem é o controle total sobre cada detalhe, mas a desvantagem é a necessidade de refazer tudo se cometer um erro de proporção. Nenhuma dessas abordagens substitui o entendimento funcional das estruturas. Um desenho bonito mas incorreto é pior do que um desenho simples mas fiel à realidade biológica. A precisão estrutural deve sempre prevalecer sobre a estética visual.
