O que é um escalímetro e como ele funciona na prática

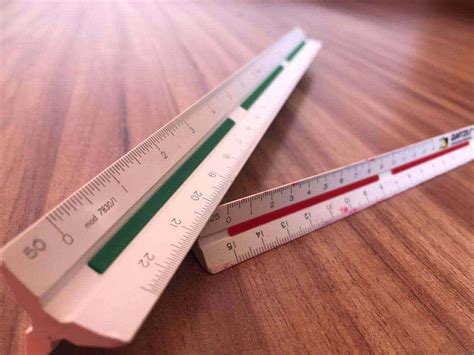

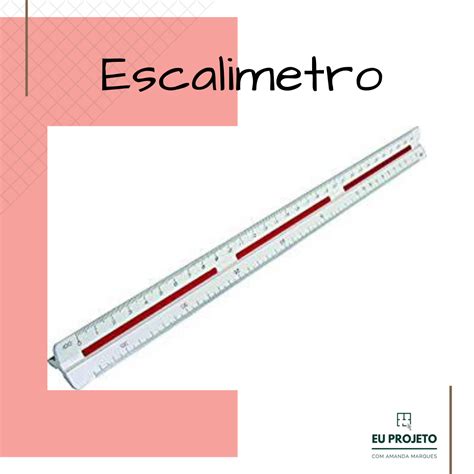

Escalímetro é uma régua triangular com faces de medida em escalas reduzidas. O formato padrão tem três faces, cada uma com quatro escalas, totalizando doze arestas graduadas. As mais comuns no Brasil são 1:25, 1:50 e 1:75, mas você também encontra escalas como 1:20, 1:100, 1:200 e 1:500 dependendo do fabricante e do segmento. Ele serve basicamente para ler e transferir dimensões de plantas e desenhos técnicos sem fazer conta de conversão toda vez. Se a planta está em 1:50 e você quer saber quanto mede uma parede que aparece com 8 centímetros no papel, basta usar a escala 1:50 do escalímetro e ler diretamente: 4 metros. É isso. Sem multiplicar por 50, sem calculadora.

o que é um escalímetro para quem está começando

Muita gente confunde escalímetro com régua comum ou paquímetro. A diferença principal é que ele não mede tamanho real direto. Ele é feito para ser usado sobre desenhos em escala. Se você tentar medir uma peça mecânica de verdade com um escalímetro, vai perder tempo. Ferramenta errada para a situação errada. O material também importa. Os baratos são de plástico ABS, que gastam as pontas rápido e empenam com o tempo. Os profissionais costumam usar fibra de vidro ou alumínio anodizado. Uma régua de fibra de vidro de boa qualidade dura anos e não deforma se deixada em cima da mesa. Plasticão barato quebra se você cair com ela no chão.

Uma coisa que todo mundo esquece de verificar antes de comprar: a precisão das marcações. Já peguei escalímetro de prateleira que vinha com as divisões levemente desalinhadas. Parece besteira, mas quando você está lendo 1:100 e cada centímetro no desenho representa 1 metro, um erro de metade de milímetro na régua vira 5 centímetros de erro na obra. Compre sempre de marca conhecida, preferencialmente de papelaria técnica ou loja especializada em materiais de engenharia e arquitetura, nunca aquele kit genérico de feira. O uso básico é simples. Você alinha a escala correspondente com a linha do desenho, lê a marca que corresponde ao início da dimensão e depois a marca do final. A diferença entre as duas leituras é o valor real. Não precisa calcular nada. O problema é que nem todo mundo sabe que existe mais de um jeito de ler, e o jeito mais comum de ler errado é esse: começar a medir a partir do zero da régua em vez de usar a escala já orientada no desenho. Na prática, você nunca deve alinhar o "zero" da régua com a extremidade do objeto quando a escala tem subdivisionções pequenas. O certo é alinhar qualquer marca inteira (como o número 5, por exemplo) e depois subtrair mentalmente. Isso evita o erro de paralaxe na ponta da régua, que muitas vezes está gastada ou arredondada pelo uso.

Escalas reversas também existem. Algumas réguas têm de um lado a escala normal e do outro a escala invertida, onde o zero fica no meio e os valores aumentam para ambos os lados. Isso foi criado para facilitar medições simétricas, como plantas de fachadas onde tudo parte de um eixo central. Pouca gente conhece e ainda menos gente usa corretamente. Quando eu precisei fazer uma leitura rápida de uma planta de fundação em 1:100 com eixo central, o escalímetro reverso cortou o tempo de medição pela metade comparado ao método tradicional. A maioria dos engenheiros que trabalha comigo ainda não sabe que essa versão existe. Vale lembrar que escalímetro não serve para tudo. Se o desenho está em escala 1:1, o que é raro mas acontece em detalhes construtivos ampliados, você não precisa dele. Régua comum resolve. Se o desenho está digital, em PDF ou DWG, o escalímetro é completamente inútil — o comando DIST do AutoCAD ou até o measure do SketchUp fazem isso em segundos. Ferramenta analógica para trabalho analógico. O mundo mudou, mas muitos escritórios ainda insistem em imprimir tudo e medir com régua triangular porque "dar mais confiança". Dá menos confiança na maioria das vezes, só gera trabalho extra.

Eu já vi gente marcar o resultado no papel com lápis de cor diferente a cada escala usada. Isso é sinal de desorganização, não de cuidado. A solução é simples: anote em uma folha à parte a escala de cada vista antes de começar a medir, e use uma caneta de punta fina para marcar apenas os pontos de leitura. Lâmina de lapiseira 0,5 é suficiente. Lápis macio B ou 2B embola a ponta e cria erro de leitura de meio milímetro fácil, o que em escala 1:50 vira 2,5 centímetros de erro no projeto final. Se você vai usar escalímetro frequentemente, compre dois: um para obra e outro para escritório. Um deles vai para o canteiro de obras, onde poeira, concreto e chuva fazem estrago. O outro fica no escritório, limpo, protegido, para leitura fina de detalhes. Não tente economizar comprando um só e levando para todo lugar. Eu fiz isso durante três anos e no final do período tinha duas réguas estragadas em vez de uma.

Para quem quer apenas saber o que é um escalímetro de forma direta, a resposta curta é: uma régua triangular graduada em escalas de redução para leitura direta de medidas em plantas e desenhos técnicos. O resto é prática e escolha de material adequado ao uso.
