Condensação: como funciona na prática
A condensação é a mudança de fase onde uma substância passa de gás para líquido. Isso acontece quando o gás perde energia térmica, reduzindo a velocidade das moléculas até que as forças intermoleculares sejam capazes de mantê-las unidas no estado líquido. O processo libera calor — o chamado calor latente de condensação — que precisa ser removido do sistema para que a transição se complete.

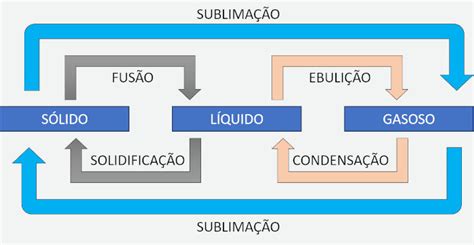

O que acontece na passagem do estado gasoso para o líquido
O gás precisa ser resfriado até atingir sua temperatura de saturação ou comprimido até que a pressão parcial ultrapasse a pressão de vapor da substância na temperatura vigente. Ambas as abordagens funcionam, mas na prática industrial e de laboratório, a abordagem escolhida depende inteiramente do contexto. Resfriamento é mais comum em trocadores de calor convencionais. Compressão é usada quando se deseja recuperar o fluido para reciclo, como em ciclos de refrigeração. Um detalhe que muita gente perde: a condensação não começa exatamente no ponto de orvalho e nem sempre termina na temperatura que você acha que deveria terminar. Se houver gases não condensáveis presentes — nitrogênio, ar, dióxido de carbono dissolvidos no vapor — a condensação só ocorre na fração do vapor que atinge a saturação, e os gases não condensáveis formam uma camada isolante na superfície de transferência de calor. Isso reduz drasticamente o coeficiente global de transferência. Em meus projetos, já vi a eficiência de um condensador cair quase 40% com apenas 2% de ar em volume no vapor de entrada. A solução prática é instalar exaustores de gases não condensáveis em pontos estratégicos do equipamento e fazer purgas periódicas.
Dimensionamento básico de um condensador
O cálculo fundamental parte da equação de transferência de calor: Q = U × A × Tml. Onde Q é a carga térmica, U é o coeficiente global, A é a área de troca e Tml é a diferença média logarítmica de temperaturas. Parece simples, mas o Tml é onde a maioria dos erros acontece. O operador normalmente quer maximizar o T para reduzir a área necessária, mas um Tml muito alto significa operação próxima às paredes do trocador, o que pode causar sub-resfriamento excessivo e problemas de expansão térmica diferencial entre tubos e carcaça. Na prática, manter o Tml entre 10°C e 20°C para água de resfriamento é uma faixa segura para a maioria dos serviços. O coeficiente U é dominado pelo lado do vapor condensando quando se trata de vapores orgânicos limpos. O filme líquido que se forma nos tubos verticalmente dispostos escorre por gravidade e renova a superfície de troca naturalmente. Em trocadores horizontais com feixe tubular, o condensado se acumula entre os tubos inferiores, aumentando a resistência térmica. Se o nível de condensado atingir metade da altura do feixe, a transferência cai cerca de 25 a 30%. A correção é garantir drenagem adequada ou operar com velocidade de vapor suficientemente alta para varrer o condensado para baixo.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Problemas reais que você vai encontrar
O primeiro problema é corrosão sob depósito. Quando o fluido condensado contém traços de cloretos, sulfetos ou outros íons agressivos, a água de condensação tende a evapora lentamente nas zonas de menor fluxo, concentrando os íons e acelerando a corrosão sob depósitos. Já tive que substituir um feixe tubular completo de um condensador de vapor de processo porque a corrosão sob depósitos tinha perfurado tubos na seção inferior do pacote. A causa raiz era a taxa de refluxo muito baixa no topo da coluna de destilação a montante. A correção foi aumentar a taxa de refluxo em 15% e instalar um filtro de melamina na linha de alimentação do condensador, que retém partículas e reduz a formação de depósitos. A vida útil do feixe dobrou. O segundo problema é golpe de aríete. Quando o vapor encontra uma seção de tubo onde o condensado se acumulou estancado, o vapor condensa rapidamente, criando uma câmara de vácuo local. O fluido ao redor é acelerado violentamente em direção ao vazio. Quando colide com uma curva ou válvula parcialmente fechada, a onda de pressão resultante pode danificar suportes e juntas. A prevenção é básica mas frequentemente ignorada: instalar sifões de drenagem a cada 15 metros de tubulação horizontal de vapor e garantir que as válvulas de drenagem sejam operadas antes do início do processo. Em instalações antigas, o uso de armadilhas termodinâmicas em locais de baixa declividade resolve o problema na maioria dos casos.
Um terceiro problema que merece atenção é a formação de películas não condensáveis em condensadores de superfície. Ar, metano, hidrogênio e outros gases dissolvidos no vapor formam uma camada na interface gás-líquido que atua como isolante térmico. O efeito é particularmente severo em sistemas de vácuo, onde a fração molar dos gases não condensáveis aumenta automaticamente. Um condensador de superfície operando a 0,1 bar absoluto com apenas 0,5% de ar em massa pode ter seu coeficiente de transferência reduzido em mais da metade. A solução é ventilar a zona de gases não condensáveis com frequência e monitorar a pressão parcial do gás no condensador.
Alternativas quando a condensação convencional falha
Se você está lidando com vapores sensíveis a altas temperaturas ou com fluidos que tendem a polimerizar durante a condensação, um condensador de imersão direta pode ser mais adequado. Nesse caso, o fluido de resfriamento entra em contato direto com o vapor, eliminando a barreira de parede e melhorando significativamente a transferência. O risco é a contaminação do produto, então essa abordagem só faz sentido quando o fluido de resfriamento é compatível ou quando o produto final permite algum grau de diluição. Para vapores com ponto de condensação muito baixo, como amônia ou Propano, a compressão do vapor seguido de resfriamento em trocadores de calor de alta pressão pode ser mais eficiente energeticamente do que o uso de fluido refrigerante separado. Ciclos de compressão de vapor convencionais operam com essa lógica, e a eficiência energética é comprovada há décadas na indústria de refrigeração.
Fatores que comprometem a eficiência
Tubos incrustados, presença de gases não condensáveis, baixa velocidade de vapor, condensado retido entre tubos e variação extrema de carga térmica são os principais fatores que degradam o desempenho. Monitorar a temperatura de saída do vapor e do fluido de resfriamento periodicamente e calcular o coeficiente de transferência atual permite detectar degradação antes que ela se torne crítica. Uma queda de 15% no coeficiente U em relação ao projeto original é o sinal de que é hora de fazer manutenção ou higienização química do trocador. Na passagem do estado gasoso para o líquido, a chave é entender que o processo não é apenas sobre temperatura e pressão, mas sobre transferência de calor, hidrodinâmica de fluidos e compatibilidade dos materiais. Ignorar qualquer um desses três pilares resulta em equipamentos que operam abaixo da capacidade projetada e com vida útil reduzida.
